LM43维米尔挖沟机燃油储油箱体结构

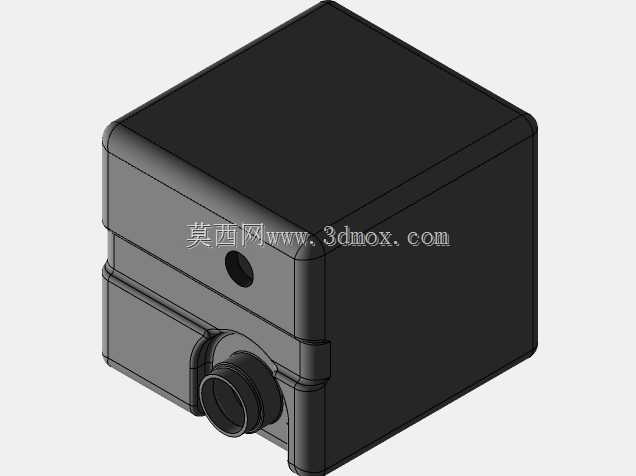

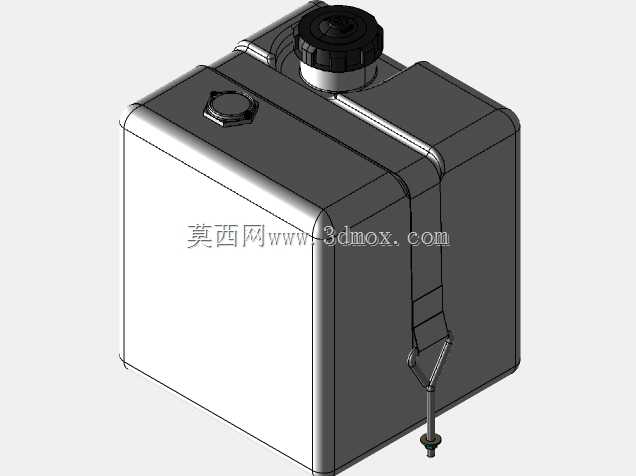

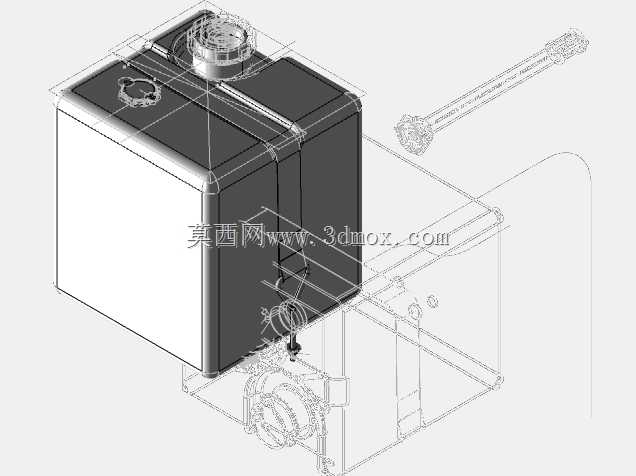

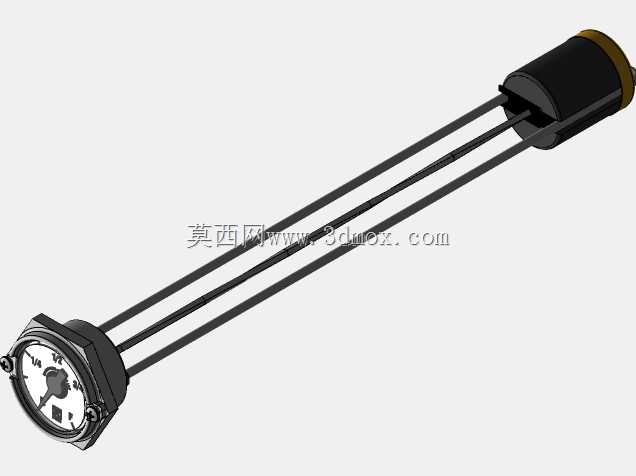

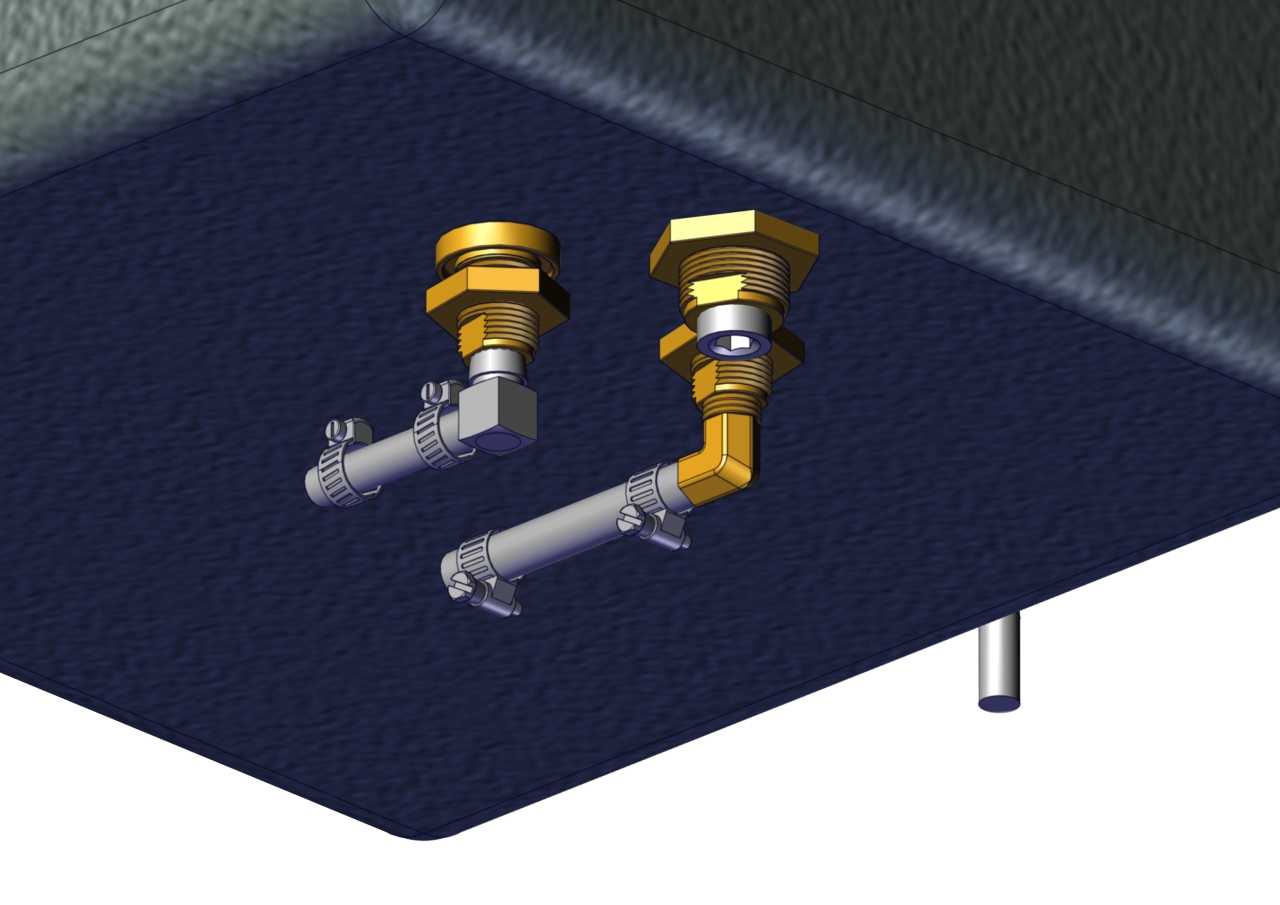

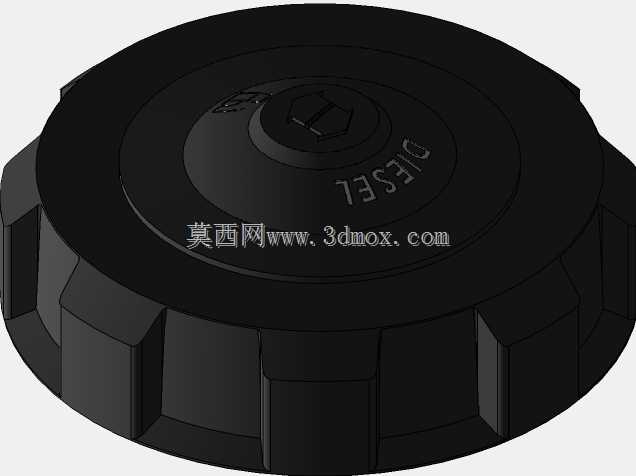

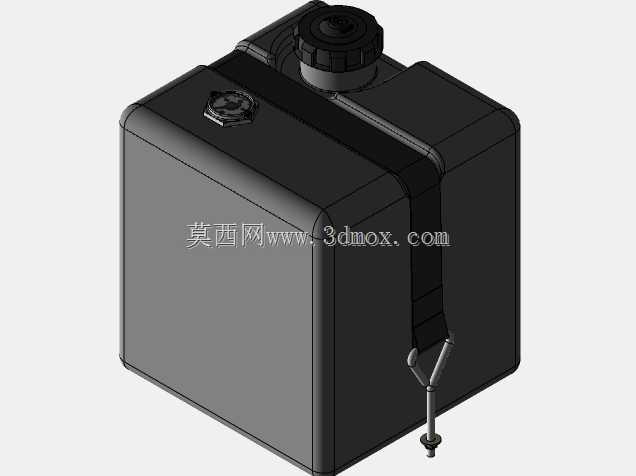

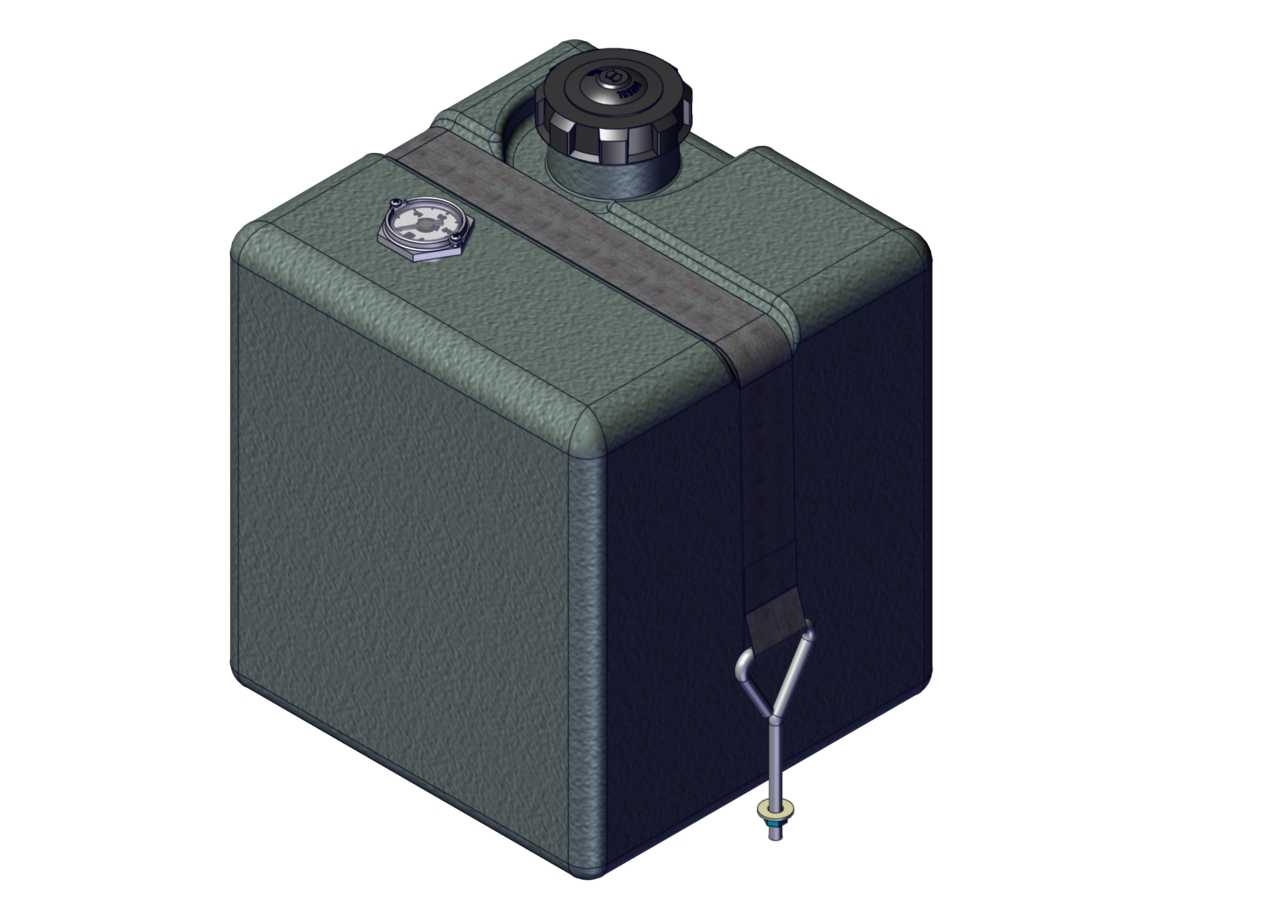

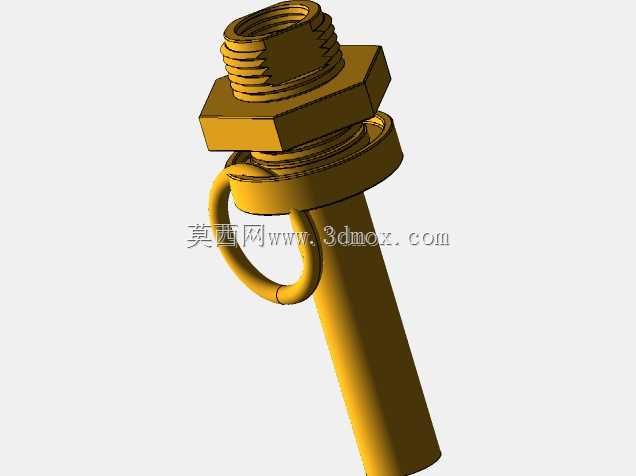

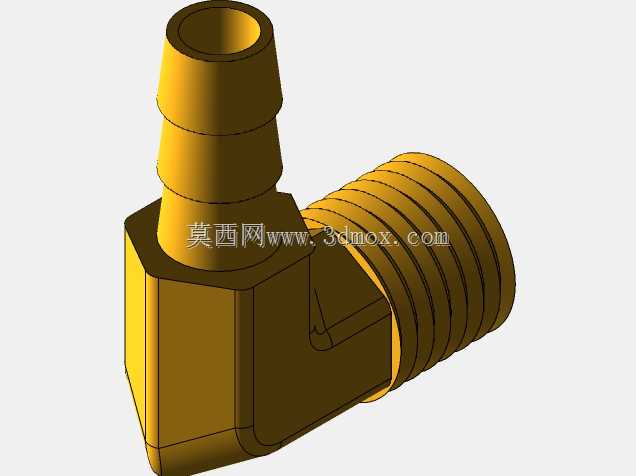

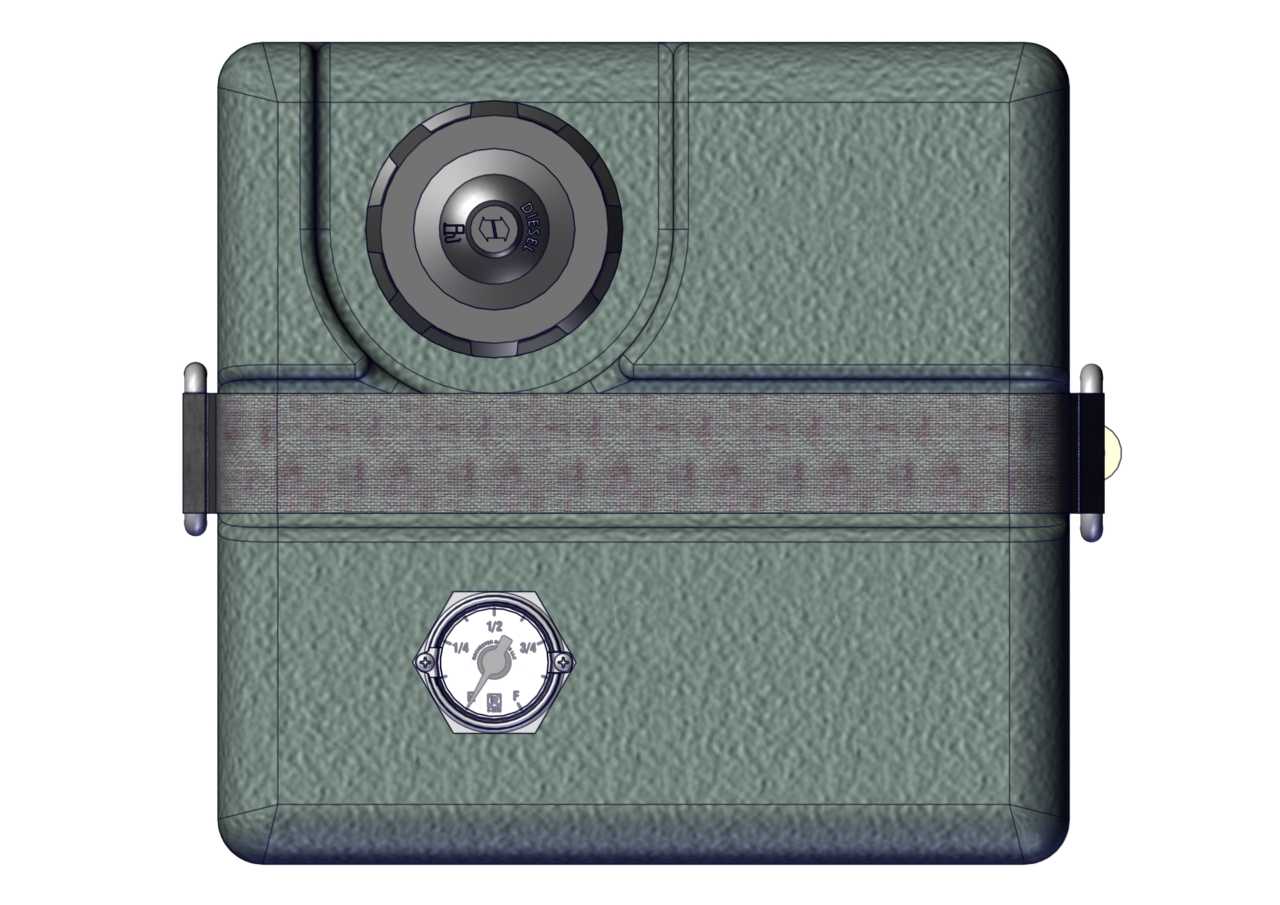

这款燃油箱是配套小型挖沟作业设备的燃油存储部件，主要适配于市政管线铺设、农田水利开沟、小型土方作业场景下的维米尔LM43型挖沟机，承担设备作业过程中的柴油存储与稳定供给功能，是整机动力系统的核心承载部件。从实际作业工况出发，这类小型挖沟设备常需在狭窄、颠簸的非铺装场地连续作业，因此箱体设计首先考虑了抗冲击与防泄漏需求，整体采用近似立方的规整外形，在边角位置做了圆弧过渡处理，避免作业过程中飞溅的碎石、硬质土块磕碰造成箱体焊缝开裂，同时规整的外形也能最大化利用设备侧部的安装空间，在有限的安装边界内提升燃油存储容积，减少设备作业过程中的补油频次。箱体顶部设置了带密封结构的加注口，加注口采用旋盖式密封结构，内置透气阀平衡箱体内外气压，避免作业过程中箱内燃油随温度变化产生压差，导致供油不畅或者燃油渗漏；加注口旁设置了油量检测传感器安装位，可实时反馈箱内剩余燃油量，方便操作人员提前规划补油时机。箱体侧部设计了内嵌式的束带安装槽，配合高强度固定束带可将箱体牢牢固定在设备机架的安装位上，束带槽的深度经过匹配设计，不会额外增加箱体的安装外廓尺寸，同时避免束带在设备长期颠簸作业中出现移位、松脱。箱体底部设置了出油接口与排污接口，出油接口位置略高于箱体底部，可避免箱底沉积的杂质进入燃油供给管路，排污接口设置在箱体最低位置，方便定期排放箱内沉积的水分与杂质，延长燃油滤清器与发动机喷油部件的使用寿命。箱体侧面预留的液位计安装位，可直观观察剩余油量，无需额外开启加注口即可快速判断燃油存量。在安装边界上，箱体的整体外廓尺寸完全匹配LM43挖沟机侧部机架的安装空间，各接口位置与设备原有燃油管路的走向完全适配，安装时无需额外改动机架结构或管路布局，可直接替换原有箱体完成装配。箱体壁厚经过受力校核，在满足轻量化要求的同时，可承受作业过程中的持续振动与偶然外力冲击，所有焊缝位置都做了密封强化处理，可适应户外高低温、多粉尘、高湿度的复杂作业环境，避免长期使用后出现渗漏问题。
