民航客机用高涵道比涡轮喷气发动机结构

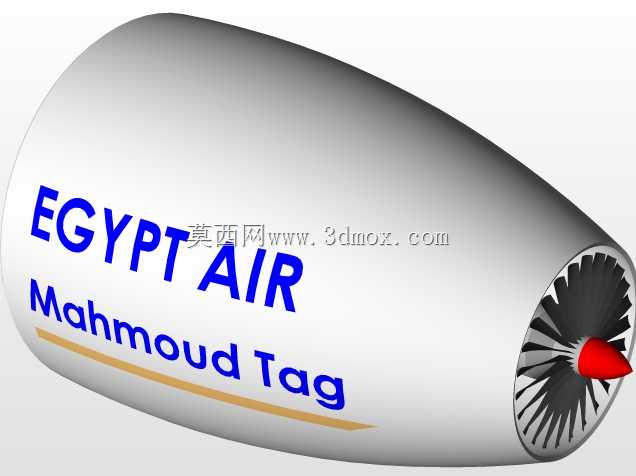

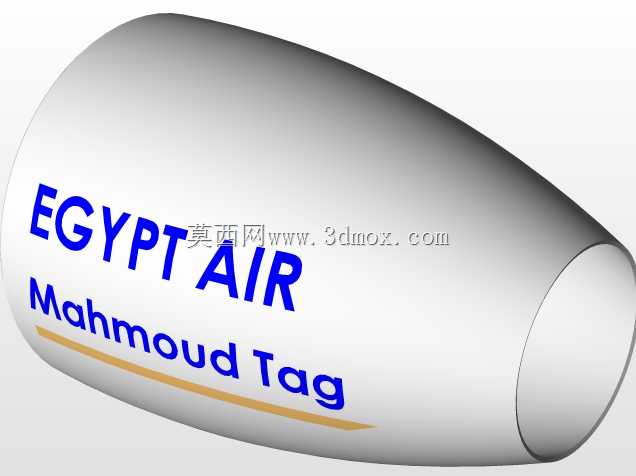

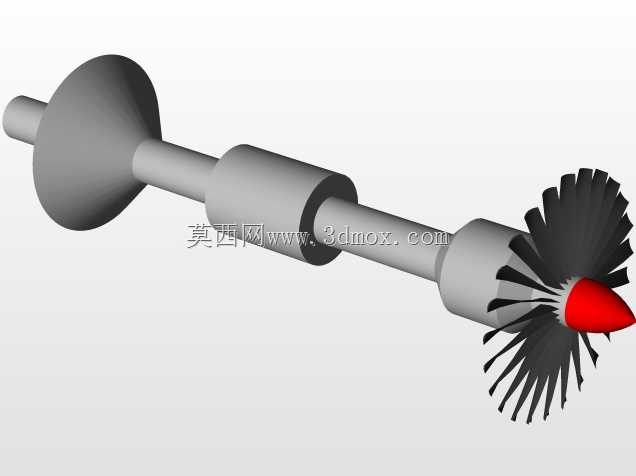

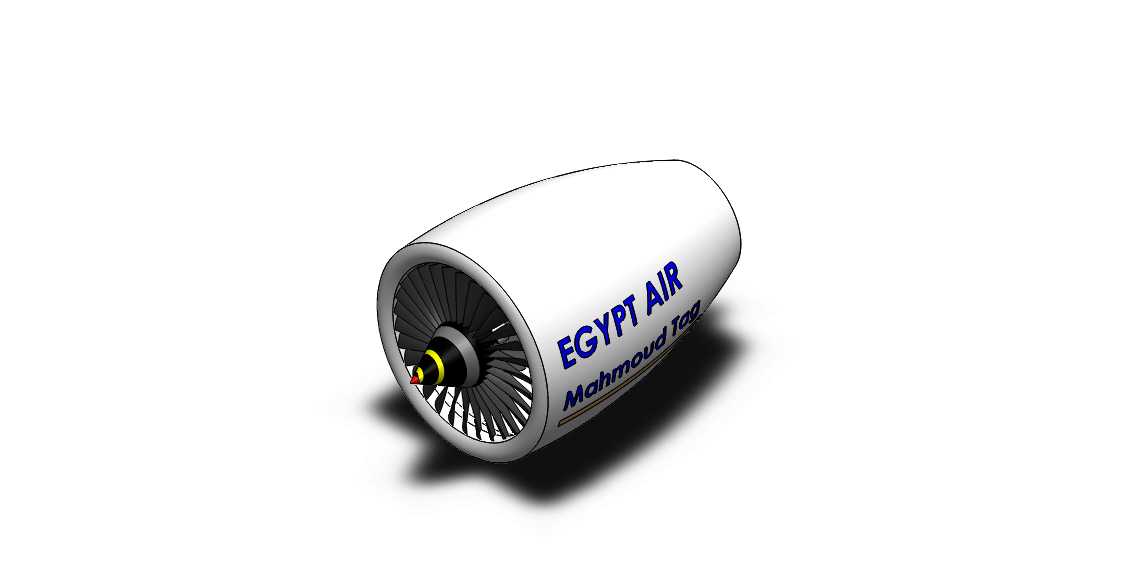

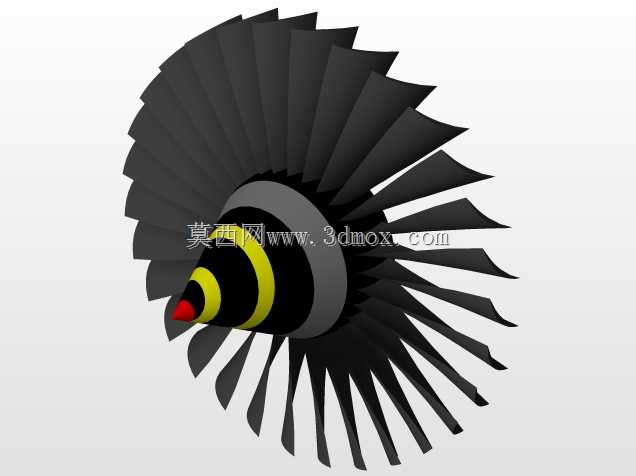

该模型还原的是民用航空领域常用的大涵道比涡轮喷气推进装置，这类动力单元是干线、支线民航客机的核心动力来源，部分衍生型号也会适配大型货运无人机、特种浮空平台的动力需求，在航空装备体系中属于直接决定飞行器航程、载荷能力与运行经济性的核心部件。从实际工程应用场景来看，这类推进装置需要在万米高空的低温低压环境下持续稳定输出推力，同时满足长航时循环作业的可靠性要求，日常运维中还要兼顾检修便捷性与部件互换性，因此结构设计上需要平衡气动效率、结构强度与重量控制三者的关系。模型呈现的短舱式外部构型，是当前民航动力的主流布局，外部整流罩采用流线型旋成体设计，能够有效降低飞行过程中的空气阻力，进气道唇口的圆弧过渡设计，能够在不同飞行迎角下保证进气气流的均匀性，避免压气机端出现气流畸变引发的喘振问题。从设计思路层面拆解，该模型还原了风扇段的核心结构，外露的大尺寸风扇叶片是高涵道比发动机的典型特征，外涵道气流占比越高，推进效率越高、燃油消耗率越低，适配亚音速巡航的民航飞行场景。短舱侧面的标识区域对应实际机型的运维标识、管路检查口预留位置，在真实结构中，短舱并非整体封闭结构，而是分块设置了可快速拆卸的维护口盖，方便地勤人员检查内部管路、线路与核心机状态。安装边界方面，这类发动机通常采用翼下吊装或者尾椎挂载的安装形式，模型还原的短舱尾部收敛段，需要匹配飞机挂架的安装接口，核心机通过安装节与挂架承力结构连接，传递推力同时缓冲运行过程中的振动载荷。从结构细节来看，风扇叶片采用宽弦设计的构型还原，能够提升抗外物损伤能力，进气道中心的锥型结构能够对来流进行预压缩，优化进入压气机段的气流流场，尾喷口的收敛构型能够对内外涵道的混合气流进行整流，提升排气效率降低运行噪音。这类三维结构模型可用于航空类专业的结构教学演示，也能作为航空类文创产品设计、飞行动画制作的参考素材，帮助从业者直观理解高涵道比喷气发动机的外部构型与布局逻辑，理清短舱、风扇段、喷口段的相对位置关系与尺寸比例，为后续的结构细化、仿真分析或者展示类设计提供基础的构型参考。
