五辐双肋运动款乘用汽车铝合金轮辋结构

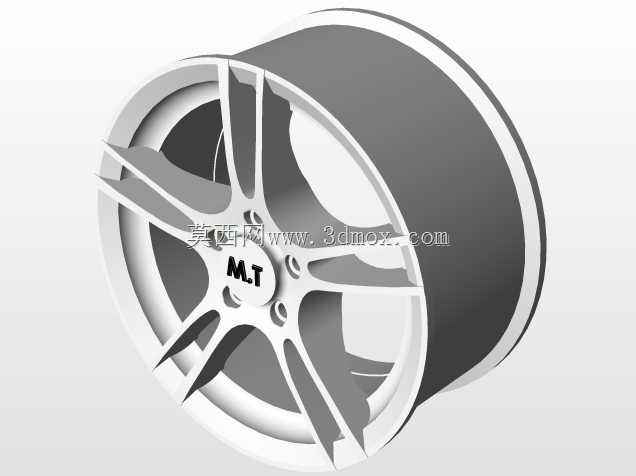

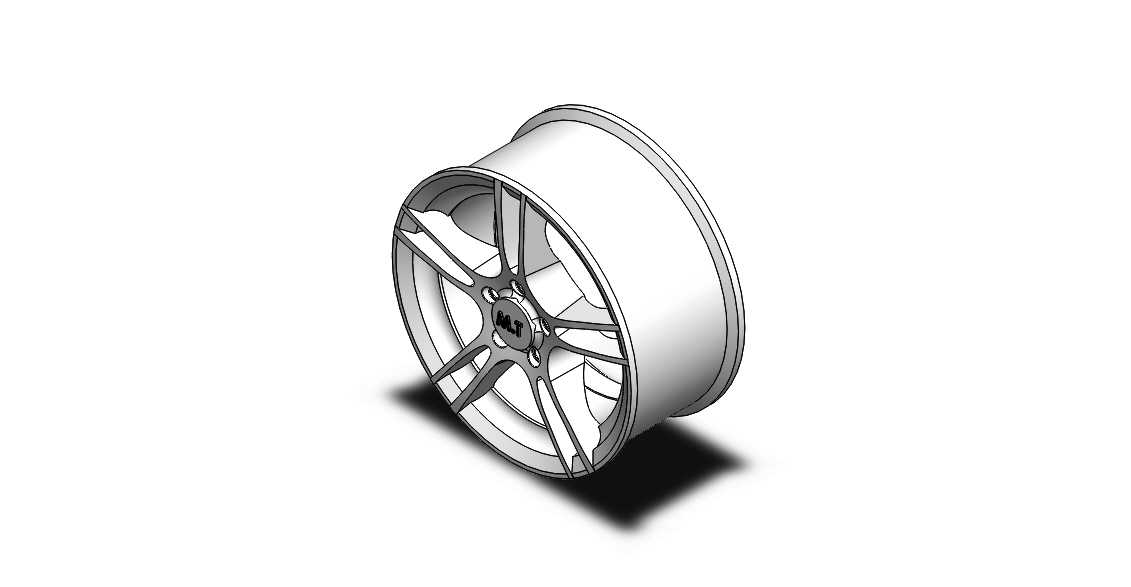

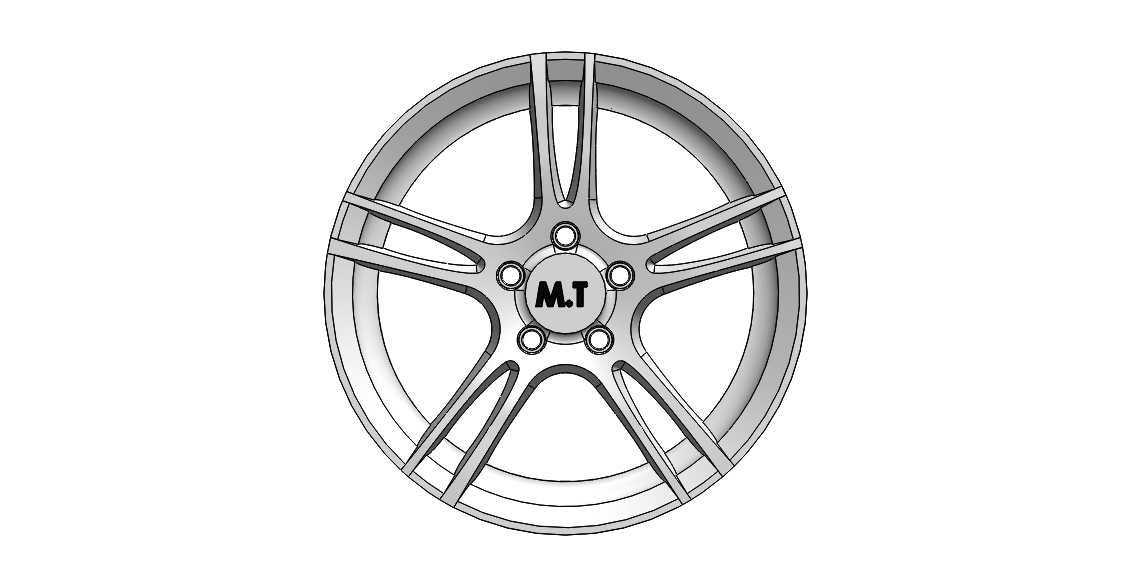

这款轮辋的结构设计首先围绕乘用车日常行驶的受力场景展开，日常铺装路面行驶时，轮辋需要同时承载车身垂直载荷、过弯时的横向侧向力，以及制动、加速过程中产生的纵向扭矩，因此辐条采用双肋分叉的五辐布局，每根主辐条从中心安装座向外延伸至轮辋边缘时拆分为两支，既可以在不额外增加整体重量的前提下，拓宽辐条与轮辋轮缘的连接接触面积，分散轮辋边缘受到的路面冲击载荷，也能避免传统等宽单五辐结构在辐条间隙处的应力集中问题，降低过坑洼路面时辐条根部出现疲劳裂纹的风险。中心安装区域采用五螺栓孔布局，螺栓孔围绕中心定位孔均匀分布，中心定位孔与车桥轴头采用间隙配合设计，安装时可先通过中心孔完成轮辋的初步同轴定位，再依次拧紧固定螺栓，能有效避免高速行驶时轮辋出现径向跳动，螺栓孔周边做了局部加厚凸台处理，可分散螺栓紧固时的压应力，防止长期使用后螺栓孔周边出现压溃变形。轮辋的轮缘部分采用标准乘用车轮辋的凸缘结构，可与轮胎胎圈紧密贴合，保证轮胎充气后的密封可靠性，轮辋中部的气门嘴预留位置设置在两辐条之间的凹陷区域，既不会被辐条遮挡影响充气操作，也能避免日常行驶中飞溅的碎石直接撞击气门嘴造成损坏。从安装边界来看，这款轮辋的偏距设计适配主流紧凑型家用乘用车的转向节安装位置，转向打满时不会与翼子板内衬、刹车卡钳发生运动干涉，辐条背面预留了足够的卡钳避让空间，可兼容同级别车型常见的浮动式刹车卡钳，不需要额外加装垫片即可完成换装。设计过程中还兼顾了日常使用的维护便利性，辐条表面的平滑曲面没有过多复杂的凹陷死角，日常清洗时可以轻松擦拭掉附着的 brake dust 与路面泥污，中心盖区域采用嵌入式安装结构，可固定品牌标识盖，同时遮挡中心螺栓，避免螺栓长期暴露在积水泥污环境中出现锈蚀，降低后期拆卸维护的难度。轮辋的整体重量控制在同尺寸铸造铝合金轮辋的合理区间，不会过多增加簧下质量，能兼顾行驶舒适性与操控响应性，适配绝大多数16-17寸轮胎规格的家用前驱、后驱乘用车型，可用于售后改装替换，也可作为同级别车型原厂配套轮辋的结构设计参考。
