带传动轮组结构的斯特林动力装置

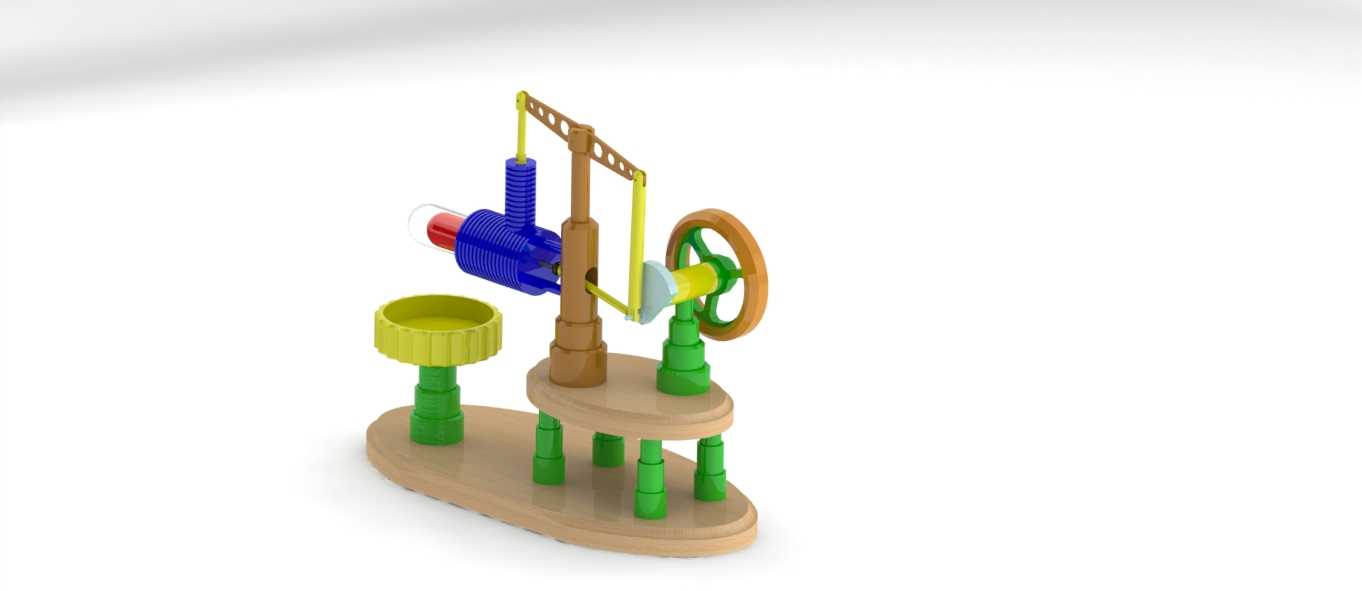

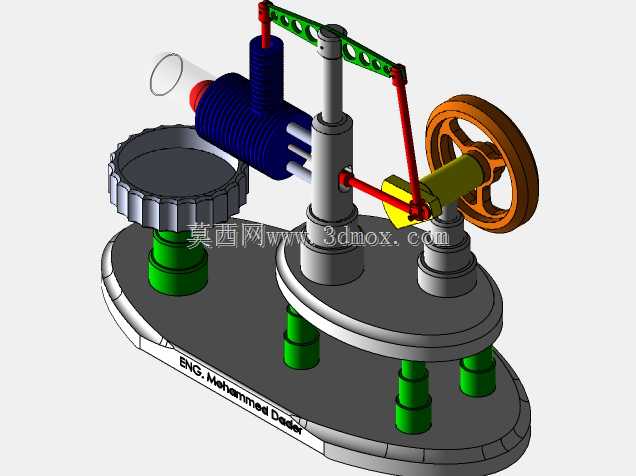

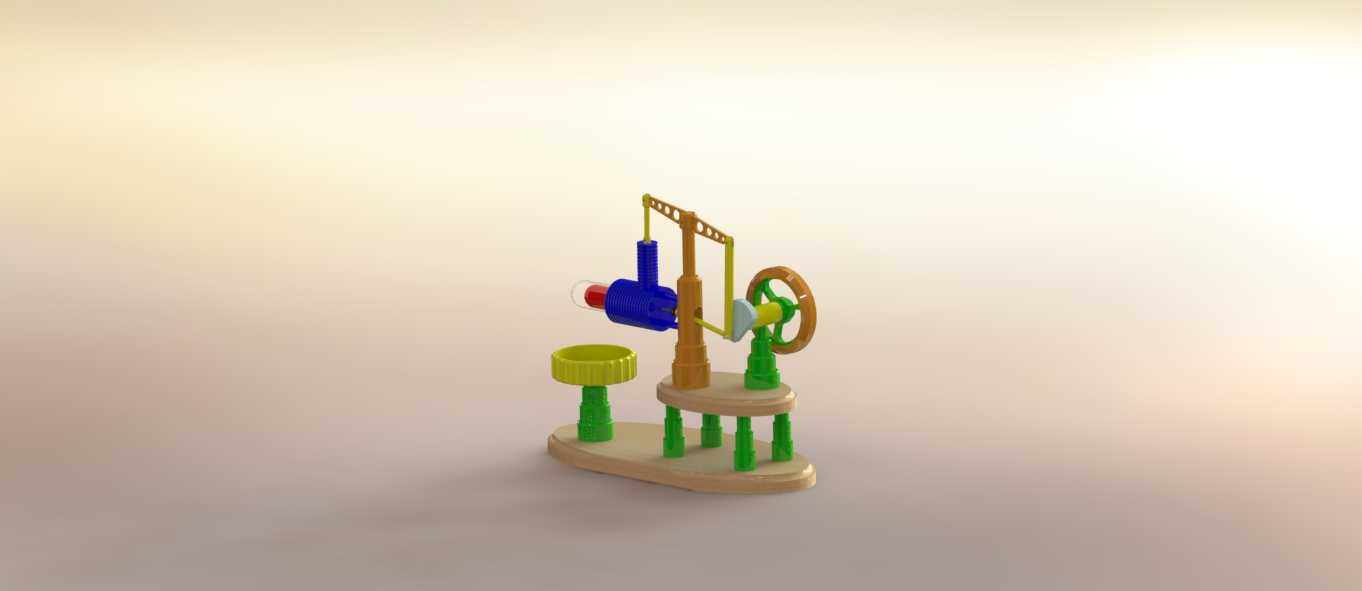

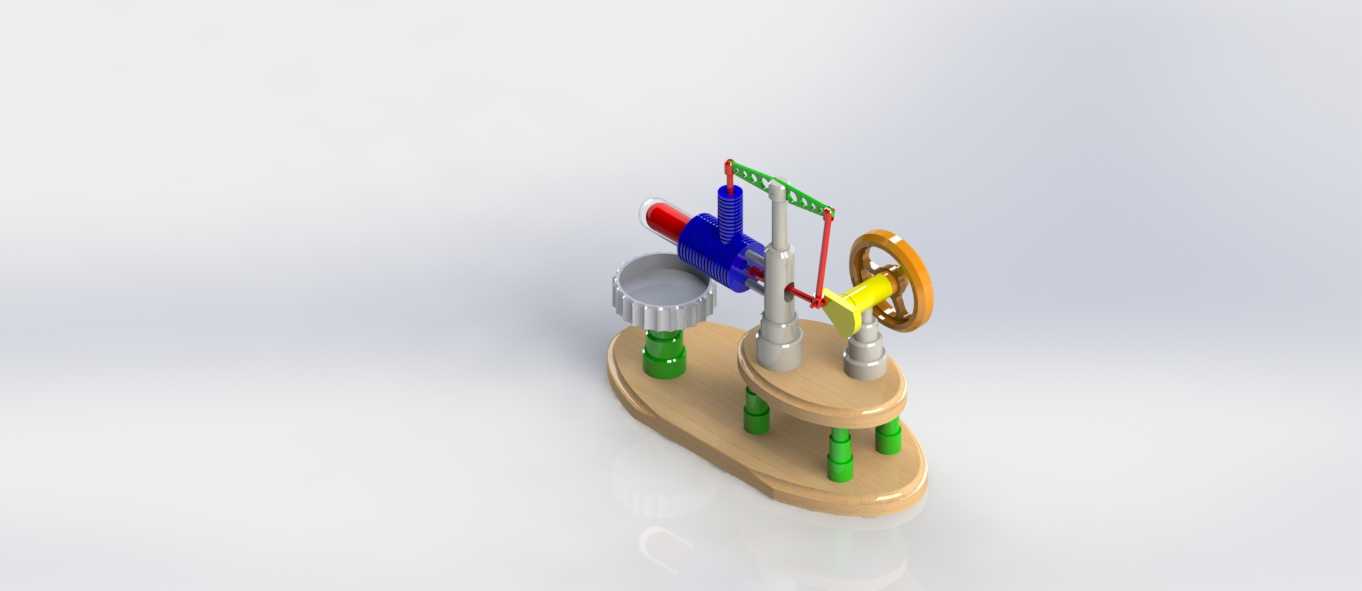

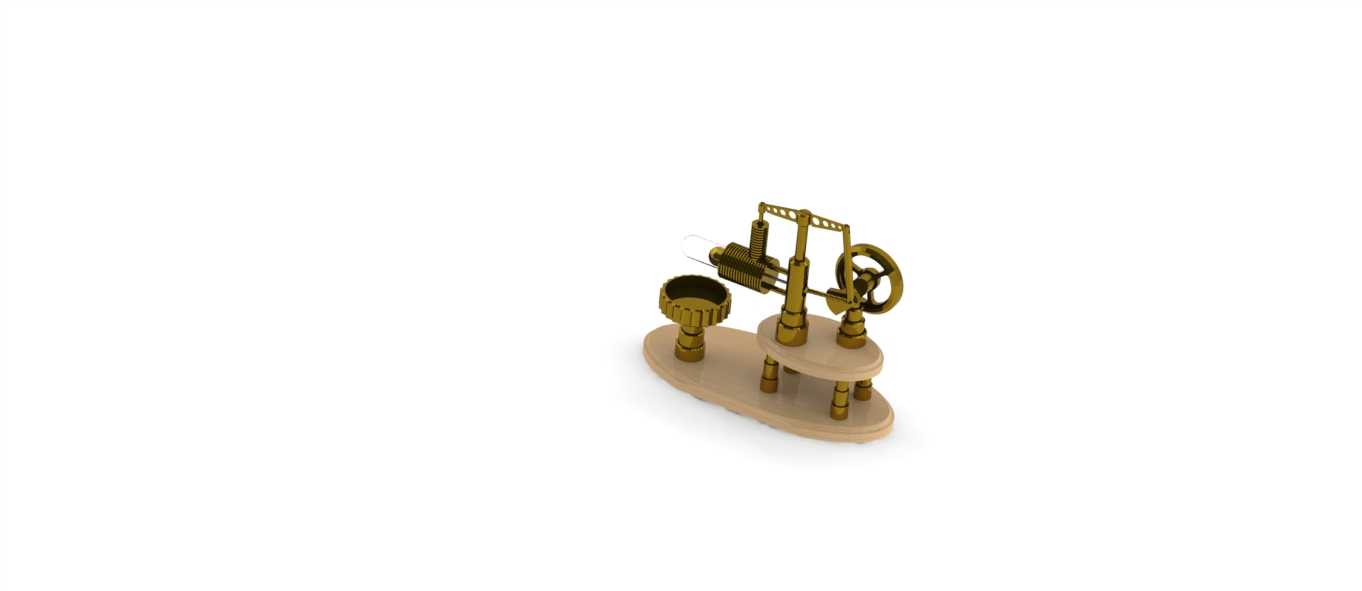

这套外燃式动力装置的结构设计完全围绕热传导做功的核心逻辑展开，区别于传统内燃机依赖燃料缸内爆燃输出动力的形式，整套装置依靠冷热端的温度差推动工质循环做功，在低品位热能回收、小型科普教学演示、偏远区域小型离网供电场景中都有明确的应用空间。从结构布局来看，装置采用一体化椭圆成型底座作为安装基准，底座上预留了三个等距分布的支撑柱安装位，支撑柱采用阶梯轴结构设计，下部与底座过盈配合定位，上部直接承托冷热缸体、传动支架与飞轮组件，所有安装面的平面度公差控制在0.05mm以内，避免装配后出现传动卡滞的问题。做功核心的冷热缸体采用错位布置，热端缸体直接对接外部热源输入位置，冷端缸体配套散热鳍片结构扩大换热面积，两者通过密闭气路连通，内部充注的工质在热端受热膨胀、冷端冷却收缩的循环过程中推动置换活塞往复运动，活塞的直线动力通过曲柄连杆机构转化为飞轮的旋转动力。传动链路的设计充分考虑了动力输出的扩展性，飞轮主轴一侧延伸出动力输出接口，可直接对接小型发电机、传动带轮等外接负载，另一侧配套的齿轮传动组可实现转速匹配调整，满足不同负载的转速需求。整套装置的外形边界控制在长180mm、宽120mm、高160mm的范围内，底座底部预留了四个M4规格的安装螺孔，可直接固定在实验台架或者小型设备机架上，不需要额外设计转接安装板。设计过程中特意将传动连杆、支架等外露运动部件做了圆弧过渡处理，既避免了运动过程中的应力集中问题，也能在教学演示场景中降低剐蹭风险。装置的做功效率与冷热端的温差直接相关，常温环境下仅需小功率热源对热端持续加热，即可带动飞轮稳定运转，整套传动结构的摩擦阻力经过反复优化，活塞与缸壁的配合间隙控制在0.02mm，既保证了气密性要求，又不会因为配合过紧增大运动阻力，不需要额外加注润滑脂即可长时间稳定运行。在余热回收场景中，这套结构可直接对接工业设备的废热排放端，将原本直接散失的低品位热量转化为旋转动力，驱动小型散热风扇或者传感监测模块工作，不需要额外接入外部电源；在教学场景中，外露的传动结构可以直观展示外燃机的做功循环过程，帮助学习者理解热功转换的核心原理，相比封闭外壳的同类演示装置，结构可视性更强，也方便拆解观察各个部件的配合关系。
