带刹车平板万向家具脚轮三维模型

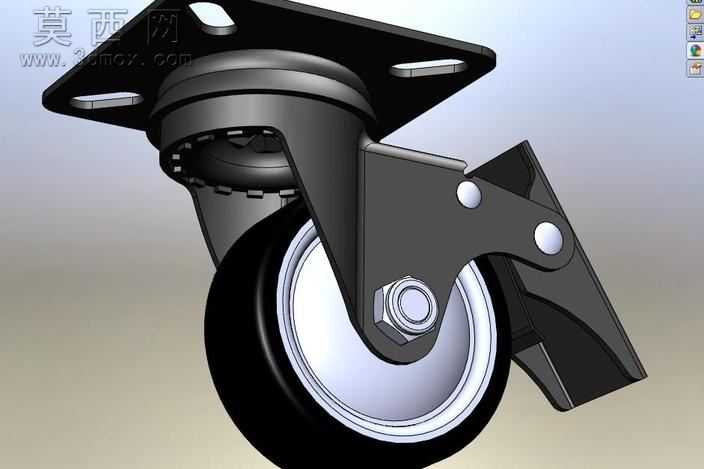

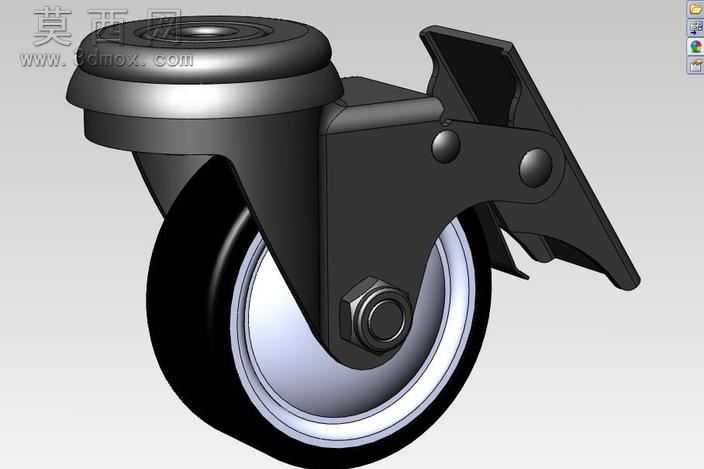

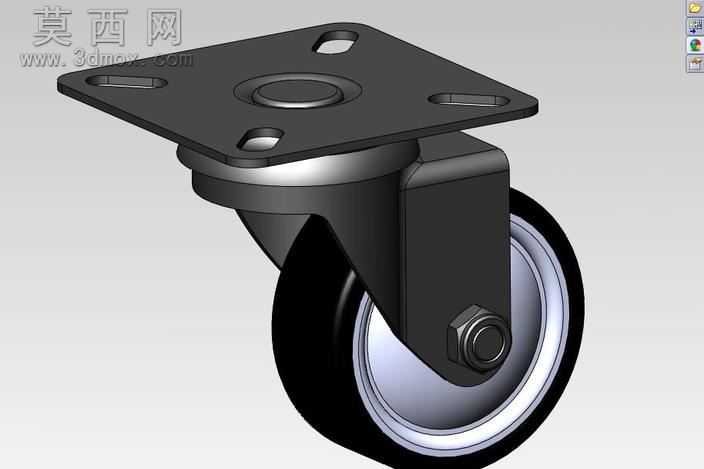

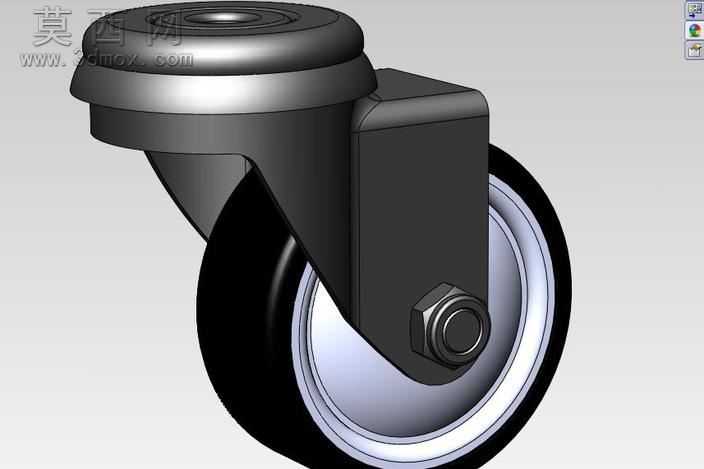

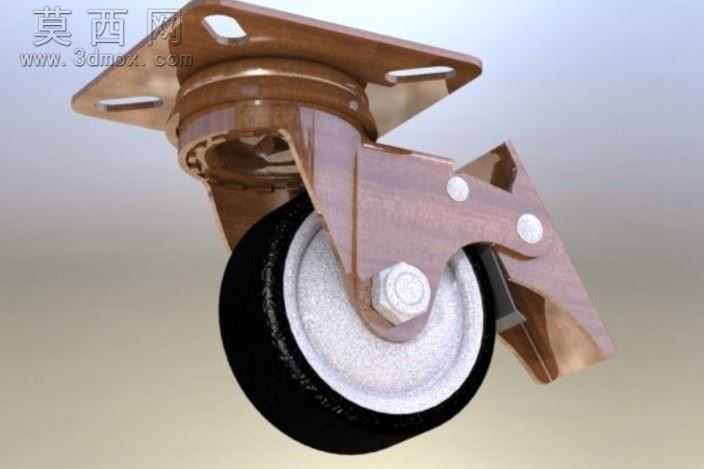

本款带刹车平板万向家具脚轮采用三维参数化建模完成，建模过程严格遵循工业脚轮的实际生产尺寸规范，完整还原了产品的每一处结构细节。模型整体分为顶部安装法兰、回转支承结构、刹车制动组件、轮架支撑结构、滚轮主体五大核心模块，各模块之间的装配关系完全符合实际产品的装配逻辑，可直接用于后续的工程出图、运动仿真、产品渲染等工作。建模阶段对金属结构件采用了实体拉伸、切除、倒角、镜像等特征命令完成，保证了零件壁厚、安装孔位、铰接轴孔的尺寸精度，其中顶部安装法兰预留的四个长圆形安装孔，可适配不同孔距的家具底部安装位，提升了脚轮的安装适配性。回转支承结构还原了内置的滚珠回转槽结构，可实现360度水平方向的自由回转，保证脚轮转向顺滑无卡顿。刹车组件采用了踏板式制动结构，建模时完整还原了刹车踏板、制动顶块、锁止齿圈的配合关系，踩下刹车踏板时，制动顶块会同时卡紧轮架的回转齿圈与滚轮侧面，实现转向与滚轮转动的双重锁止，避免家具放置时出现移位、滑动的问题。滚轮部分采用了双层结构设计，外层为软质防滑轮面，内层为硬质支撑轮毂，建模时通过不同的材质外观区分了两层结构，外层轮面做了细微的纹理处理，还原软质橡塑材质的质感，内层轮毂做了光亮的金属质感处理，金属支架部分统一做了哑光黑色喷塑的材质外观，金属铰接螺栓、螺母做了镀锌亮面金属质感，整体渲染效果贴近真实工业产品的视觉效果。模型设置了四个不同的配置，可对应不同安装高度、不同轮径的同系列脚轮产品，方便设计师在不同的家具设计场景中直接调用，无需重复调整尺寸参数。整个模型的结构设计充分考虑了家具使用场景的承重需求与静音需求，轮架采用加厚钢板弯折成型的结构设计，铰接位置均设置了衬套安装位，可有效降低转动过程中的磨损与异响，软质轮面也可避免划伤木质、瓷砖等家居地面，完全满足民用家具、办公家具的移动使用需求。
