十字轴式可拆万向传动连接结构

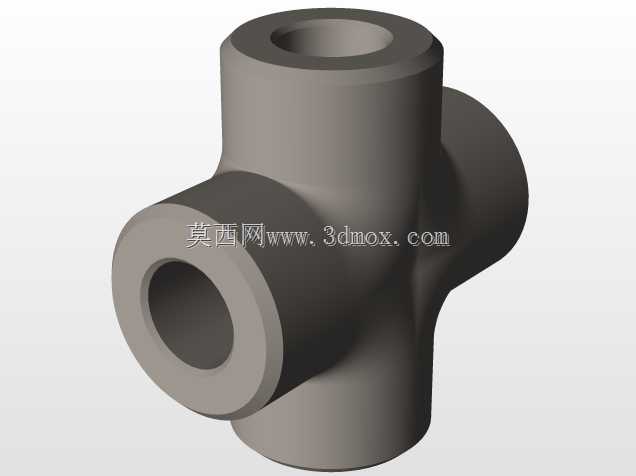

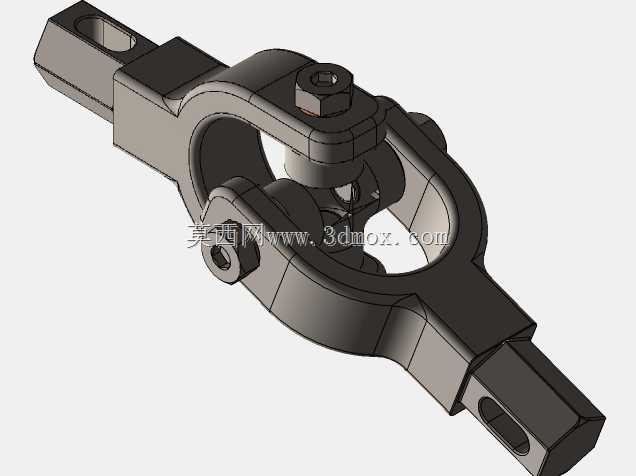

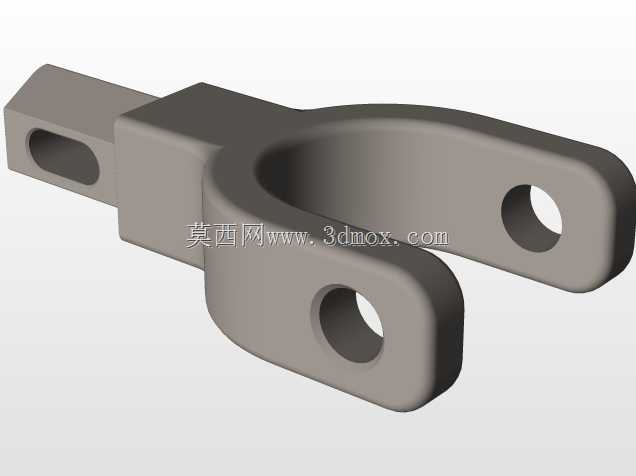

这类万向传动结构主要用于解决传动链路中两轴存在轴线夹角、安装时无法保证严格同轴的工况，在商用车底盘传动、工业机床进给机构、农业机械动力输出端都有大量应用，核心作用是在两轴存在角位移的状态下稳定传递旋转扭矩，避免刚性连接因轴系不对中产生的附加弯矩、轴承过早磨损甚至轴件断裂问题。从结构设计来看，该款采用分体式叉架配合十字轴的经典布局，两端的连接叉头做了扁方开孔设计，可直接与配套的轴端插接后通过销轴锁止，相比一体式焊接叉架，分体结构更便于现场拆装维护，当十字轴磨损出现间隙时无需整体更换传动段，仅拆解锁紧螺母即可更换十字轴衬套或轴体，大幅降低运维成本。设计过程中优先保证了十字轴的受力对称性，四个轴颈的配合面做了等公差带设计，确保旋转过程中各滚针受力均匀，避免偏载导致的局部磨损过快；外部的环形架体既作为十字轴的安装承载基座，也兼顾了防尘防护作用，可阻挡作业环境中的泥沙、铁屑进入十字轴配合面，延长润滑脂的留存周期。安装边界上，两端叉头的中心距控制在常规轻型传动的适配范围内，扁方连接段的截面尺寸匹配常用的小扭矩传动轴规格，安装时无需对原有轴端做大量改造，仅需对应加工销轴孔即可完成装配；十字轴的摆动角度覆盖了常规非同轴传动的夹角范围，可满足多数存在安装偏差、工作中存在小幅相对位移的传动场景需求。实际使用中，这类结构不适合高速大扭矩的长距离传动，更适合布置在传动链路的末端、或是空间紧凑无法布置刚性联轴器的位置，选型时需要匹配对应轴系的额定扭矩，确保叉头根部的抗弯强度、十字轴的抗剪强度满足峰值载荷要求，避免过载导致叉头断裂或十字轴变形。建模过程中对配合间隙做了符合实际装配的预留，十字轴与叉架孔的配合间隙控制在合理范围，既保证转动灵活性，也避免间隙过大导致传动过程中出现冲击异响。
