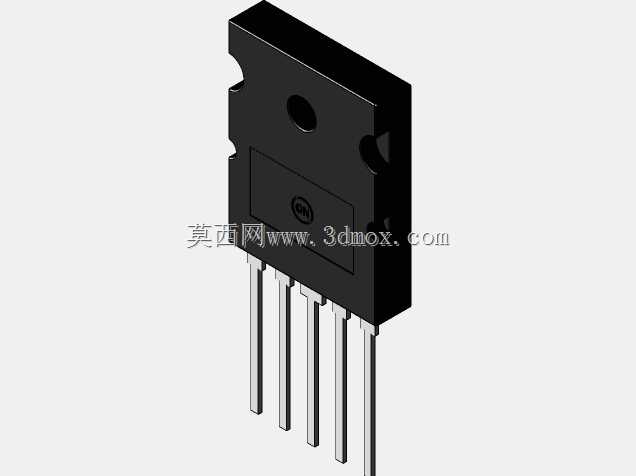

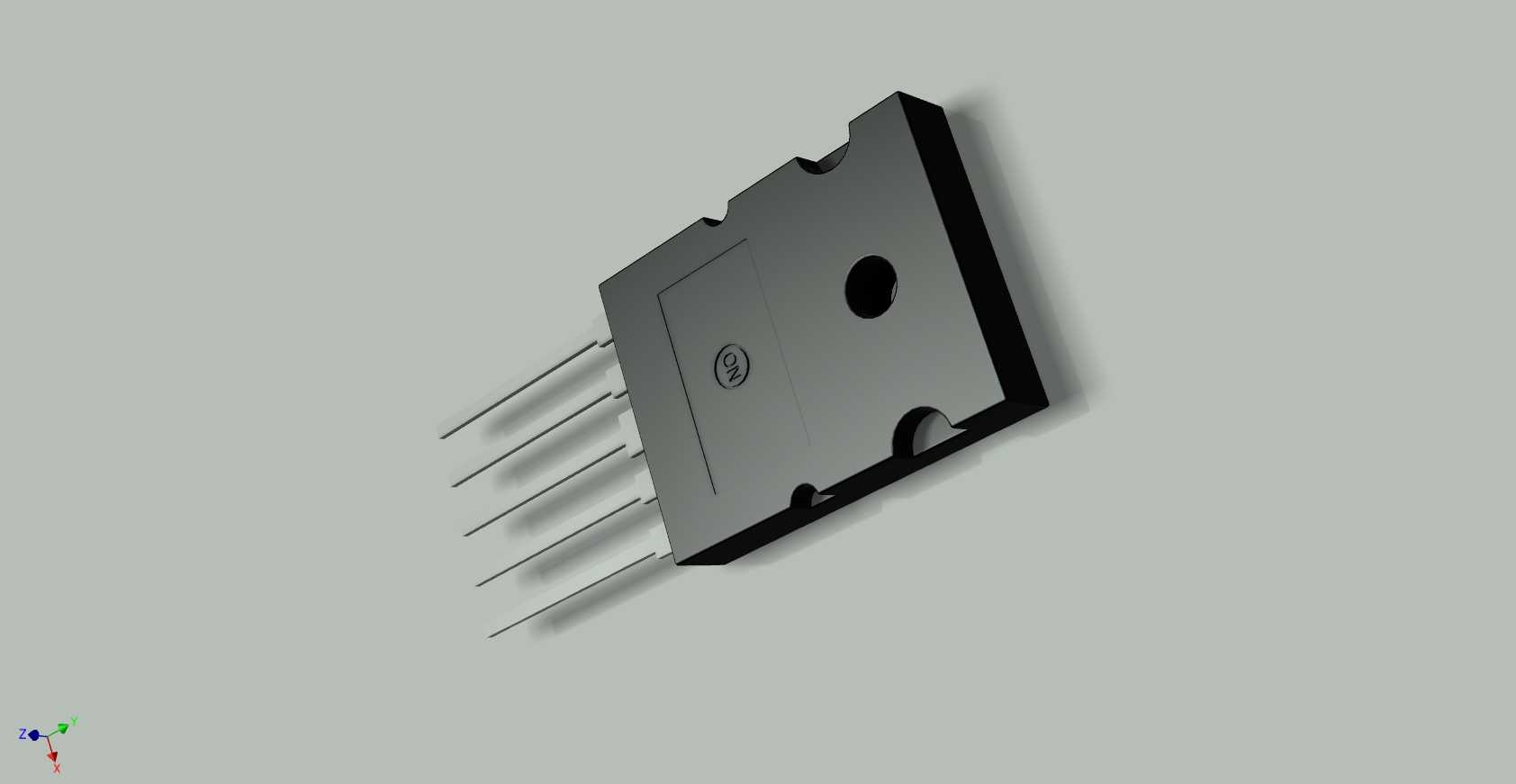

TO-264-5引脚垂直安装功率晶体管铝塑外壳

在工业变频驱动、新能源逆变电源、大功率开关电源这类需要处理大电流高电压的电路场景中，功率器件的封装外壳直接决定了器件的散热效率、安装适配性与长期运行可靠性，TO-264-5垂直安装的铝塑复合外壳正是针对这类高压大电流应用场景设计的封装结构。这类封装外壳的主体散热基板采用高导热铝合金材质，表面做了平整化处理，能直接贴合散热器安装面，降低接触热阻，保证功率芯片工作时产生的热量可以快速传导到外部散热结构上，避免芯片结温过高触发过热保护甚至烧毁。外壳的塑封部分采用耐高温阻燃工程塑料注塑成型，包裹住内部的芯片绑定区域与引脚引出端，既可以实现引脚之间的电气绝缘，也能抵御外界潮气、粉尘对内部芯片的侵蚀，提升器件在复杂工业环境下的使用寿命。引脚采用垂直引出设计，五根引脚的排布间距符合行业通用的TO-264封装规范，在PCB板上做布局时可以直接按照标准封装尺寸预留焊盘位置，不需要额外调整走线间距，垂直引脚的结构也能让器件在焊接后与PCB板面保持垂直姿态，减少板面占用空间，同时让散热基板可以完全贴附在后置散热器上，不会因为引脚弯折导致散热面贴合不良。设计这类外壳结构时，首先要匹配内部功率芯片的安装尺寸，预留出足够的芯片粘贴与键合空间，铝基板的厚度需要兼顾散热能力与结构强度，过薄会导致基板在安装螺栓锁紧时发生形变，无法与散热器完全贴合，过厚则会增加不必要的热阻与材料成本。塑封部分与铝基板的结合位置设计了嵌入式卡扣结构，注塑成型时塑料材料会填充到铝基板预留的凹槽内，避免长期温度循环后塑封层与铝基板出现分层脱落的问题。引脚的直径与伸出长度经过适配，既可以满足大电流通过时的载流要求，也能保证波峰焊或者手工焊接时引脚有足够的吃锡深度，避免虚焊。安装孔位的位置与孔径完全符合TO-264封装的通用安装标准，使用标准规格的锁紧螺丝就可以将器件固定在散热器上，安装孔周边预留了足够的安全距离，避免螺丝锁紧后与周边电路发生放电。外壳侧面的定位缺口可以在PCB焊接时起到防呆作用，避免操作人员插反器件导致电路烧毁，外壳表面的标识区域预留了足够的平整空间，方便后续丝印器件型号、参数与极性标识。在做整机结构设计时，选用这类标准封装的外壳不需要额外定制特殊的安装结构，可以直接复用成熟的散热与安装方案，缩短产品的开发周期，同时标准封装的器件在供应链上有充足的替代料源，不会因为单一供应商供货问题影响生产进度。
