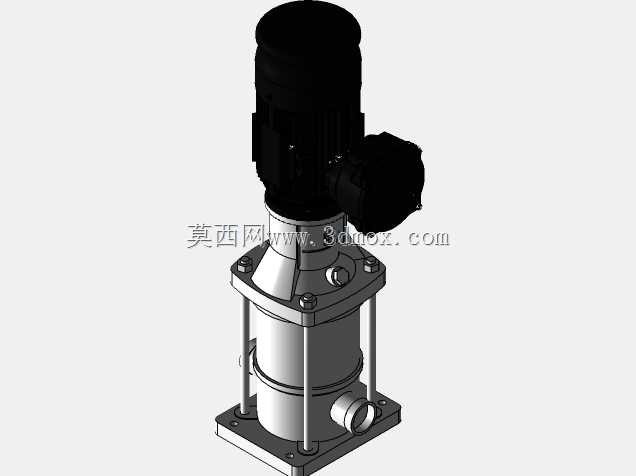

立式多级2.2kW离心泵三维结构设计

这款立式多级离心泵的三维建模完全围绕工程现场实际安装与运维需求搭建，日常在民用建筑二次供水、工业循环水系统、水处理工艺段、中小型生产设备冷却水回路中都能见到同结构产品的身影，核心作用是对清洁水体进行稳定增压输送，也可适配理化性质接近清水的其他介质输送工况。从结构设计逻辑来看，采用立式同轴布局能最大程度压缩安装占地空间，上部驱动单元与下部泵体通过联轴器直连，传动损耗相比卧式分体结构更低，泵体段采用多节叶轮导叶堆叠的结构形式，可通过增减叶轮级数匹配不同扬程需求，2.2kW的功率配置刚好覆盖单级扬程不足、大功率泵又冗余的中间工况段，适配流量区间能满足多数中小型供水回路的使用要求。建模过程中对安装边界做了精准还原：底部方形安装法兰预留了标准螺栓过孔位置，安装时只需匹配基础预埋螺栓孔位即可完成固定，无需额外做复杂的机架适配；侧置的进出水口采用标准管螺纹接口，可直接对接现场金属管路或PPR工业管路，不需要额外定制转接头。泵体的拉杆紧固结构在模型中做了完整还原，四根周向均匀分布的拉紧杆将各级泵壳、导叶、叶轮段牢牢压合，避免高压输送工况下出现段间渗漏；上部驱动端的接线盒位置做了方位预留，现场布线时可根据配电方向调整接线盒朝向，减少布线弯折。模型还还原了泵体与驱动端之间的机械密封安装位，运维更换密封件时无需完全拆解整泵，只需拆开中间连接段即可完成密封件更换，大幅缩短现场停机维护时长。从结构细节来看，叶轮采用闭式流道设计，能减少输送过程中的水力损失，导叶的流道过渡做了圆弧处理，降低流体在泵内的紊流噪声，泵体底部设置的排水螺塞可在冬季停机或长期停用时排空泵内积液，避免冻裂泵壳或内部锈蚀。整个模型的装配关系完全按照实际生产装配逻辑搭建，各部件的配合间隙、安装避让位都做了对应还原，既可以作为设备选型阶段的空间占位校核模型，也能作为结构拆解学习的参考样例，帮助设计人员快速理解立式多级泵的内部构造与装配逻辑，在做管路系统布局设计时，可直接调用该模型核对安装空间，提前规避管路与泵体、配电设施的干涉问题。
