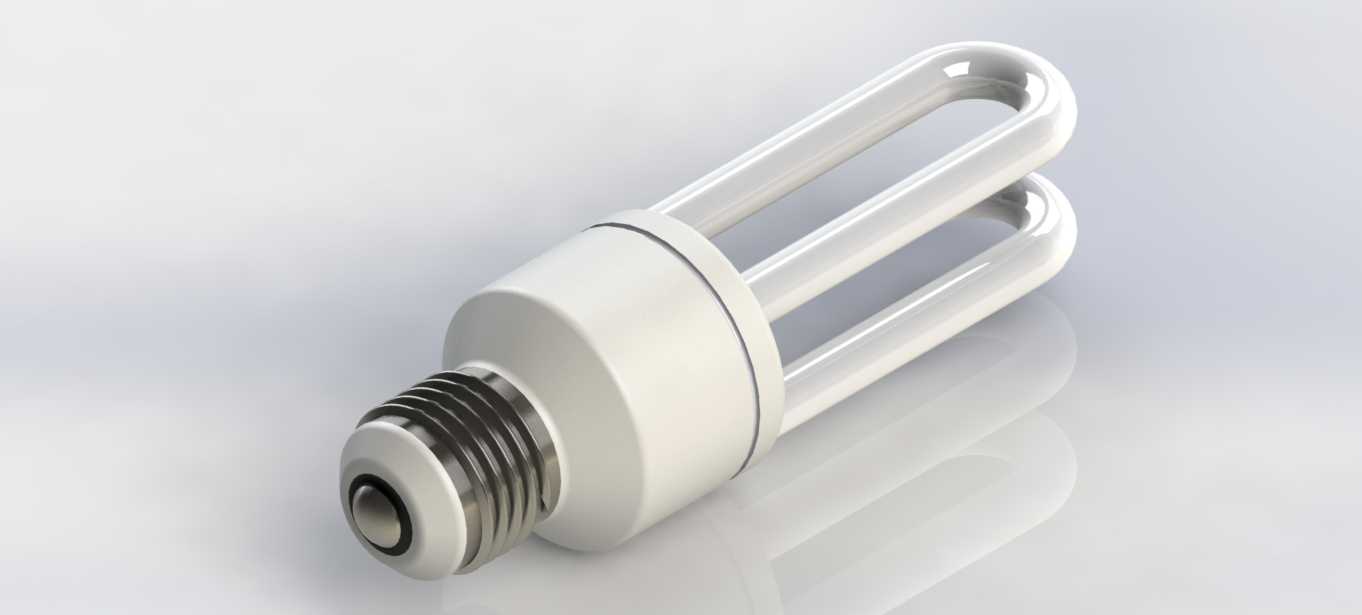

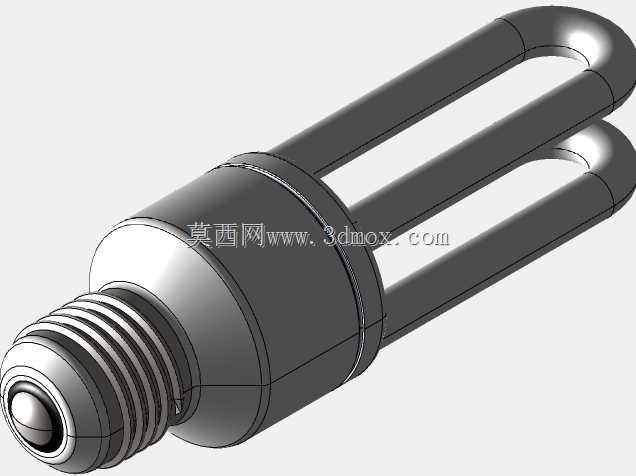

紧凑型U型节能荧光灯结构设计方案

日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的主流照明器件，这类产品的三维结构设计需要兼顾光学性能、安装适配性、散热表现与装配便利性，在建模阶段就要把全生命周期的使用需求纳入考量。从安装边界来看，这款产品采用标准E27螺口灯头结构，可直接适配市面绝大多数民用螺口灯座，无需额外转接配件，灯头金属螺纹部分的尺寸公差严格控制在国标允许范围内，保证旋入过程顺畅无卡滞，同时底部的电接触点采用凸起式结构，确保与灯座内触点的可靠接触，避免接触不良导致的打火、闪烁问题。灯管部分采用多U型弯折的紧凑布局，在有限的外形尺寸内最大化拉长放电管长度，在保证发光效率的前提下大幅压缩产品整体体积，相比传统直管荧光灯占用空间减少七成以上，可适配各类吸顶灯、台灯、筒灯的狭小安装空间，不会出现灯管外露、干涉灯罩装配的问题。设计过程中，灯头与灯管衔接的塑料基座部分做了圆弧过渡处理，一方面避免尖锐棱角在安装过程中划伤操作人员，另一方面优化内部镇流器的容纳空间，将电子镇流器完全收纳在基座腔体内部，同时基座内壁预留了散热间隙，可将镇流器工作产生的热量通过塑料壳体缓慢散出，避免局部积热导致元器件寿命衰减。灯管的玻璃管壁厚度控制在均匀区间，弯折处的曲率经过反复验证，既保证玻璃成型过程中不会出现壁厚不均、应力集中的问题，也能让管内的荧光粉涂层均匀附着，点亮后不会出现局部明暗不均的光斑。从实际使用场景出发，这款产品可覆盖家庭室内照明、办公场所公共照明、商超辅助照明等多个场景，相比同功率白炽灯能耗降低八成以上，使用寿命提升5-6倍。建模时需要重点关注几个装配干涉点：一是螺口灯头与塑料基座的压合位置，要保证两者结合紧密无松动，同时预留压装工艺的定位台阶；二是U型灯管与基座的密封衔接处，要保证密封胶的填充空间，避免使用过程中潮气进入管内影响发光性能；三是整体产品的重心要落在螺口灯头的轴线上，安装后不会出现歪斜、偏心的问题，长期使用不会对灯座产生额外的侧向应力。另外，灯管表面的光滑弧度建模要贴合实际生产工艺，不能出现不符合玻璃弯折工艺的锐角转角，否则生产过程中会出现玻璃炸裂的不良品，基座表面的防滑纹理设计也做了简化处理，既保证安装拧动时的摩擦力足够，也不会因为纹理过深积累灰尘，日常清洁更加方便。
