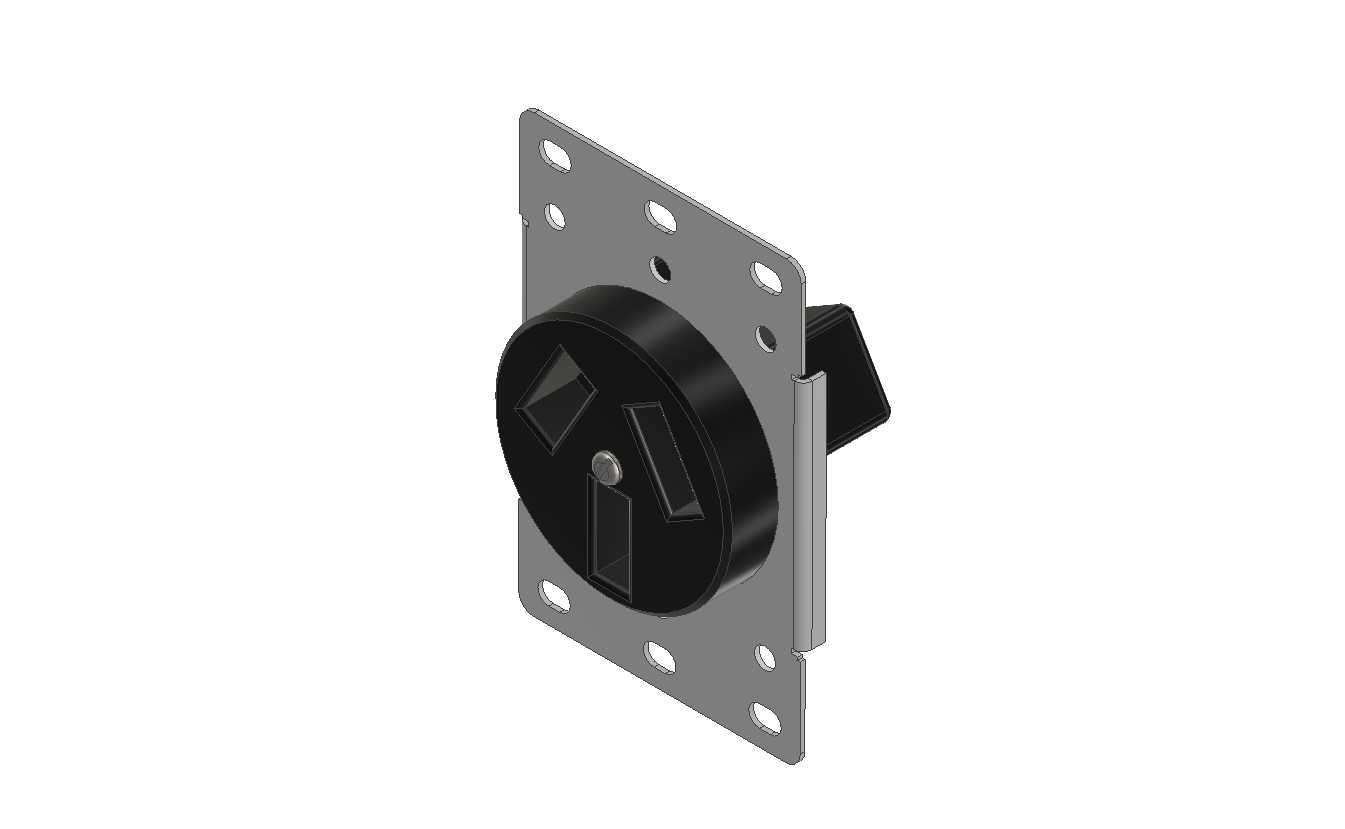

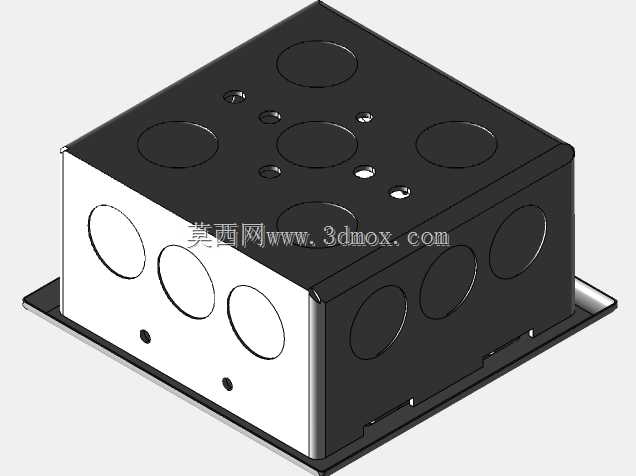

带安装法兰的工业级三孔电源插座结构

这款带金属安装法兰的三极电源接插件，主要面向工业机柜、设备内置配电、固定式机电装备的供电接驳场景使用，日常工况下承担单相交流电源的终端接驳任务，为设备内部的功能模块、控制单元或者外接辅助工装提供稳定的市电接入端口。从结构设计逻辑来看，整体采用分体嵌套式布局，前端黑色绝缘基座为载流部件的承载主体，外部嵌套的镀锌钢板安装法兰承担整体固定受力，两者通过卡扣与定位柱实现无螺丝预紧，装配时无需额外打胶即可保证绝缘基座与金属法兰之间的同轴度，避免长期震动工况下出现基座偏移、插针错位的问题。安装法兰上的8个对称分布安装孔，适配M3规格的面板固定螺丝，孔位采用长短腰型孔与圆孔组合排布，既可以在安装时微调水平位置抵消面板开孔的尺寸公差，也能在长期使用后避免因温度形变导致的安装应力集中，法兰整体外形尺寸控制在72mm*58mm的矩形边界内，面板开孔仅需预留60mm*46mm的矩形避让空间即可完成暗装嵌入，突出面板的绝缘基座厚度仅为18mm，不会额外占用设备外部的操作空间，适配厚度1.0-2.5mm的冷轧钢机柜面板、绝缘工程塑料设备外壳等多种安装基面。绝缘基座内部的三个铜质载流插套分别对应火线、零线、接地极，插套入口处做了15度的导向倒角，适配国标10A三极插头的插入对位，插套外侧设置的防脱弹片可以在插头插入后提供持续的抱紧力，避免设备运行过程中因震动导致插头松脱断电，基座尾部的接线端采用压线式接线结构，无需焊接即可完成1.5-2.5平方毫米多股铜芯线的可靠压接，接线端外侧设置的绝缘挡墙可以将不同极性的接线端子完全隔离，避免接线毛刺、线芯外露导致的极间短路风险。设计过程中特意将金属安装法兰做了外翻边处理，法兰与绝缘基座的贴合面处预留0.5mm的密封胶条安装槽，在有防尘防泼溅需求的工况下，加装适配的橡胶密封圈即可达到IP44级的防护等级，满足车间普通生产设备的配电防护要求。整个结构没有多余的冗余设计，所有受力部件均做了应力释放处理，金属法兰的边角全部做了R2圆角钝化，避免安装作业时划伤操作人员，绝缘基座采用阻燃尼龙材质注塑成型，满足电气部件的阻燃等级要求，载流部件的排布完全遵循电气安全间隙规范，不同极性载流件之间的爬电距离大于6mm，满足低压电气设备的安全设计标准。
