多缸内燃机用整体式曲轴结构设计

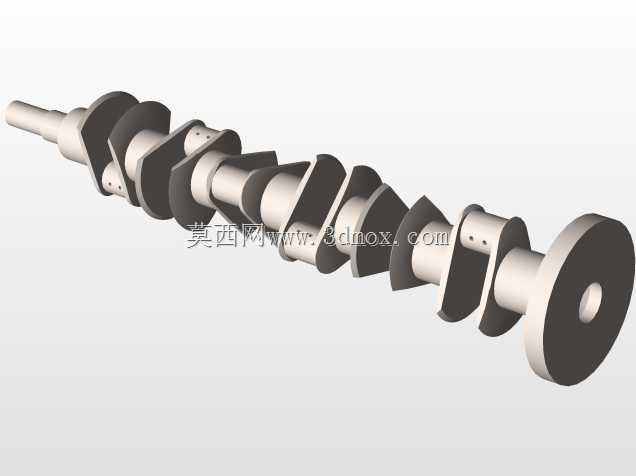

作为内燃机动力输出的核心回转部件，曲轴的设计合理性直接决定整套动力单元的运行寿命与振动水平，这套整体式曲轴结构适配直列多缸四冲程内燃机，可覆盖乘用车、小型工程机械、固定动力机组等多个应用场景，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心作用，向外输出动力的同时驱动配气机构、冷却水泵、机油泵等发动机附属组件正常运转。设计阶段首先要匹配对应机型的缸径、行程与发火顺序，确定各曲柄销的相位角布置，保证各缸做功冲程的间隔均匀，降低动力输出的扭矩波动，主轴颈与曲柄销的直径配比需要兼顾轴瓦承压面积与曲轴箱的布置空间，避免轴颈比压过高导致的润滑失效，同时控制曲轴整体转动惯量在合理区间，兼顾低速扭矩响应与高速运转的稳定性。曲柄臂的外形采用渐变圆弧过渡结构，避免截面突变带来的应力集中，平衡块的轮廓与重量经过反复校核，可抵消曲柄销与连杆大头旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机整机振动水平，减少主轴承座的交变载荷。曲轴轴向尺寸需要严格匹配缸体的主轴承座间距，前端轴段预留正时齿轮、减振器、皮带轮的安装定位面与键槽位置，后端设置法兰盘用于连接飞轮，各轴颈的表面粗糙度、圆角滚压工艺要求都在模型中做了对应结构预留，油道孔的走向从主轴颈贯穿至曲柄销，保证压力润滑油可直达各摩擦副表面，安装时需要保证各主轴颈的同轴度公差，避免轴瓦偏磨。整套模型还原了曲轴的完整结构细节，可用于发动机结构教学、曲柄连杆机构运动仿真、曲轴有限元强度校核等场景，设计过程中充分考虑了实际加工的工艺性，曲柄臂的外形可通过模锻成型后再做机加工，平衡块可根据实际动平衡测试结果做去重调整，适配不同排量的动力改装与机型改型需求。
