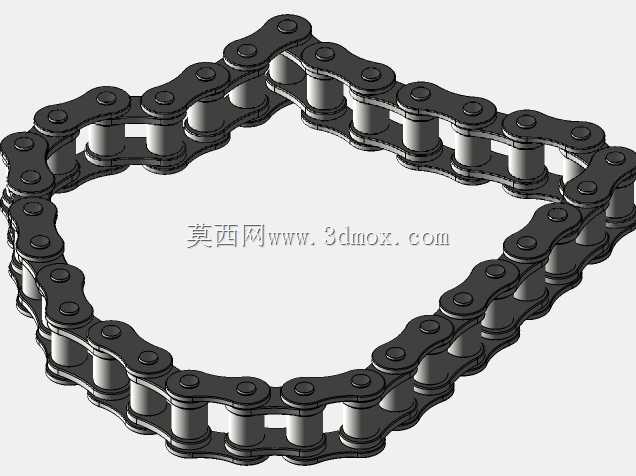

闭合循环滚子链条传动结构设计

这套闭合循环滚子链结构，是链传动系统里的核心挠性传动部件，日常在各类需要精准定比传动、长距离动力传递的工业场景里都能见到它的身影，从轻工业的输送线、包装设备传动单元，到重工业的矿山输送、农机动力传输，再到常规机床的进给传动链路，都能适配对应的工况需求。和带传动相比，它不存在弹性滑动问题，平均传动比精准，传动效率更高，张紧调整的维护周期更长，能在油污、多尘、高低温这类相对恶劣的工况下保持稳定工作状态。

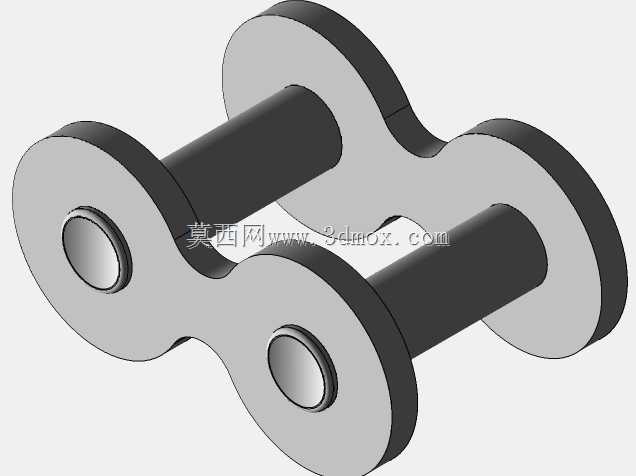

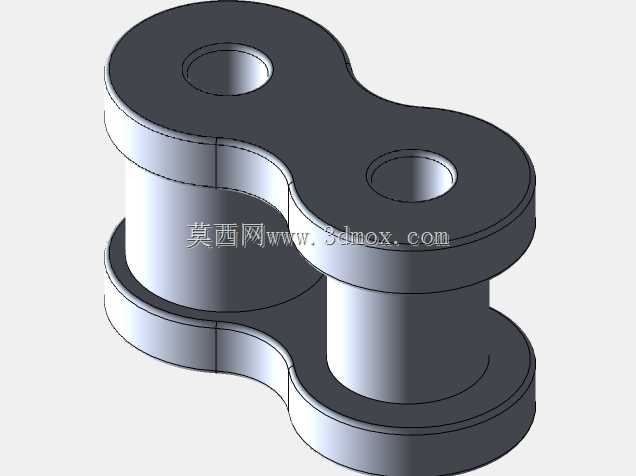

设计这套结构的时候，首先要匹配对应链轮的节距参数，链节的内节内宽、滚子外径都要和链轮齿槽的参数完全契合，避免啮合过程中出现卡滞、跳齿的问题。整个闭合环的链节数优先选取偶数，避免使用过渡链节带来的附加弯曲应力，影响链条整体的疲劳寿命。每一个链节都由内链板、外链板、销轴、套筒、滚子五个部分组成，滚子和套筒之间、套筒和销轴之间都预留了合理的转动间隙，既保证啮合时滚子能自由转动减少和链轮轮齿的磨损，也能让链节在绕入绕出链轮时灵活弯折，适配链轮的圆周运动轨迹。

从安装边界来看，这套循环链的闭合轮廓尺寸需要匹配传动系统的中心距要求，安装时要保证两个配套链轮的轮齿对称面处于同一平面内，避免链条出现偏磨、侧边受力不均的问题。链条的初始张紧度要控制在合理范围，张紧力过小容易在传动启动、负载波动时出现跳齿脱链，张紧力过大会额外增加销轴和套筒之间的摩擦损耗，降低整体使用寿命。日常运行过程中，链板采用了符合力学特性的8字形轮廓，在保证链板各截面抗拉强度接近一致的前提下，尽可能减轻了链条整体的自重，也减少了传动过程中的惯性冲击。

在实际选型应用时，要根据传递的功率、主动轮转速、传动中心距来确认对应的链条规格和链节数量，单排结构的这套循环链适配中等负载的常规传动场景，如果需要传递更大扭矩，也可以在相同节距参数下扩展为多排结构。链节之间的铰接间隙经过合理设计，能留存一定量的润滑脂，在长期运行过程中持续降低铰接部位的磨损，延长整体的维护周期。整个闭合环的成型精度控制严格，每一节链节的节距误差都在允许公差范围内，保证和链轮啮合时的运动平稳性，减少传动过程中的冲击、振动和噪音问题。
