规模化粮库谷物干燥仓储成套设施

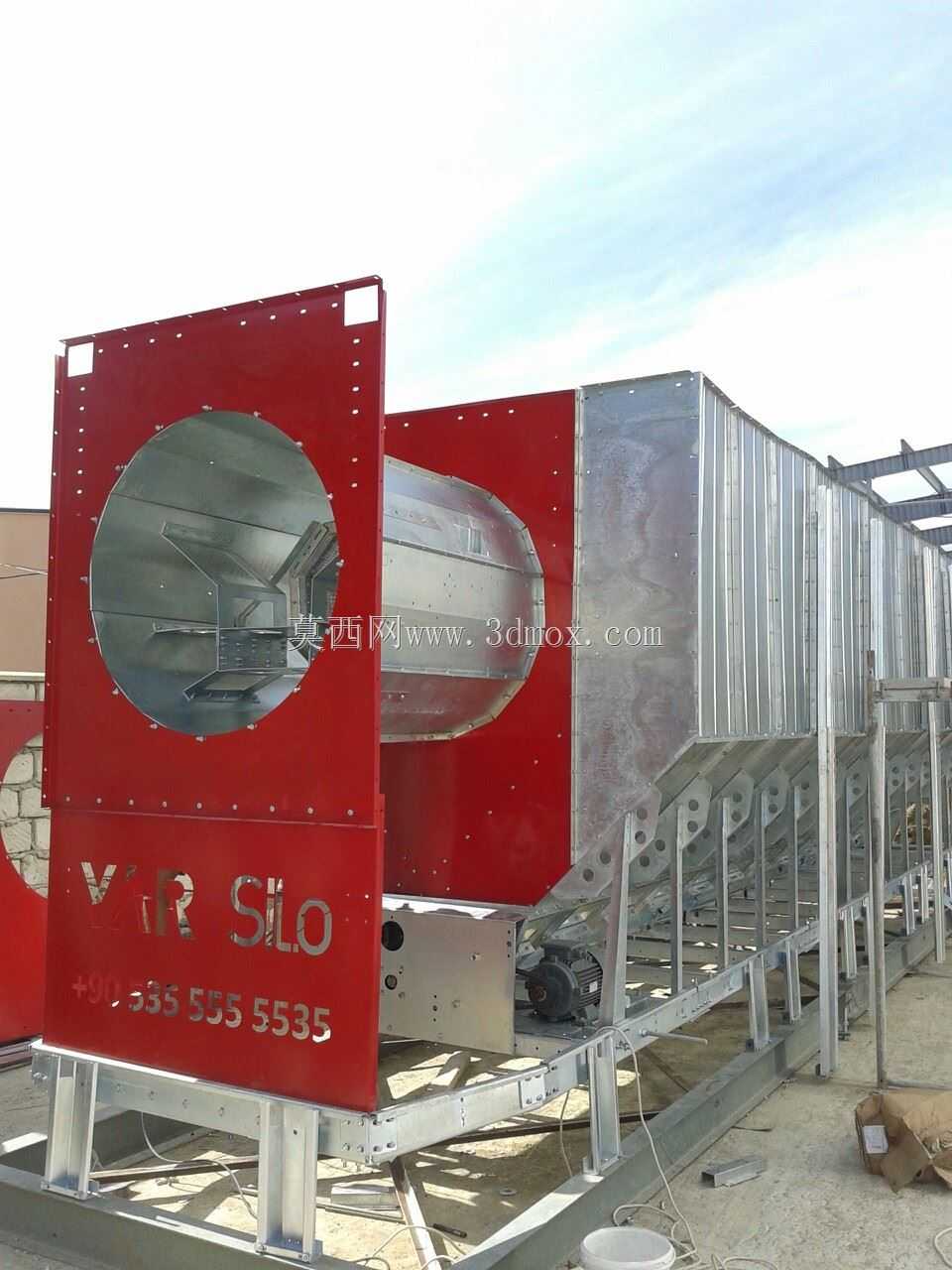

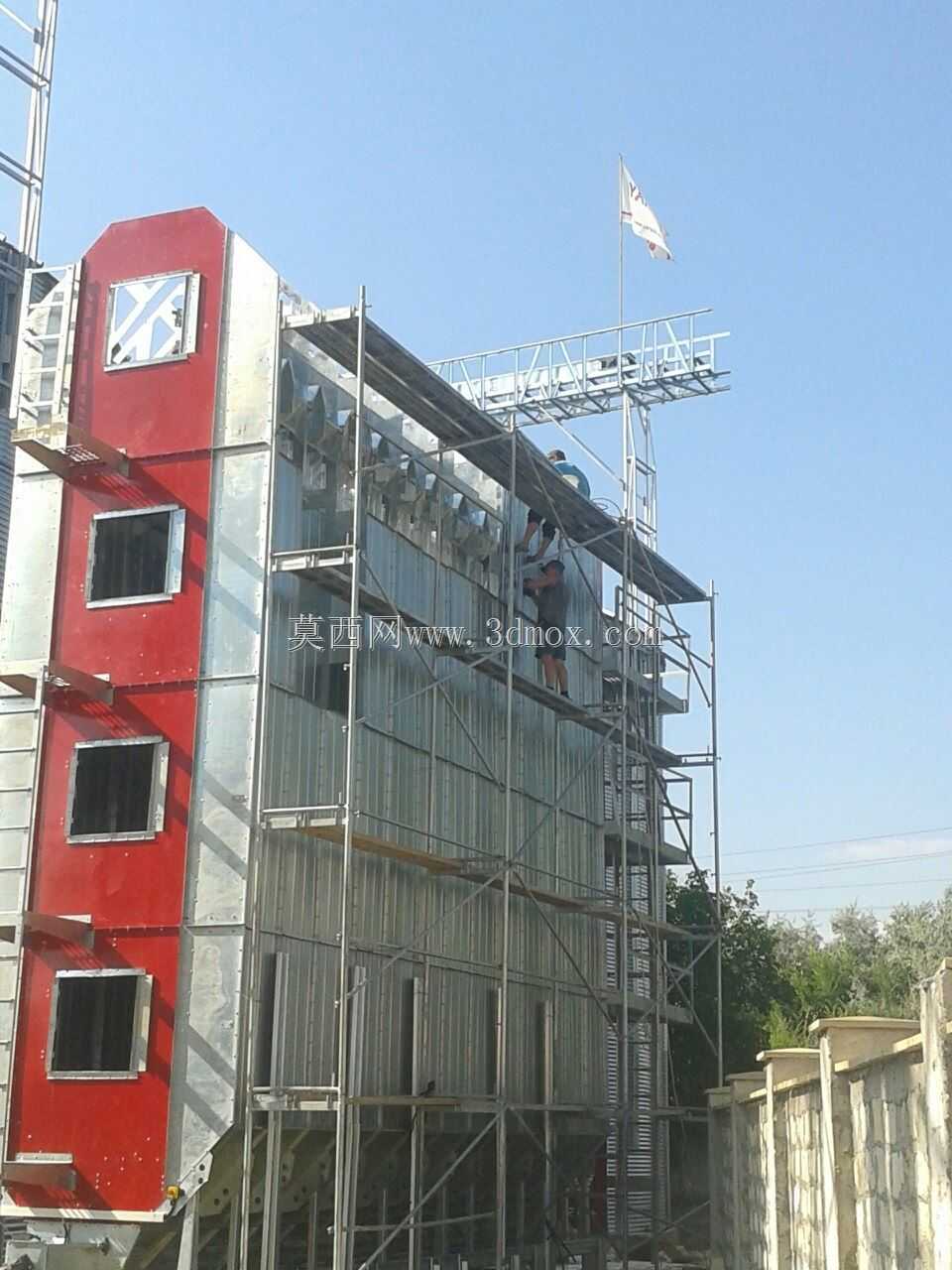

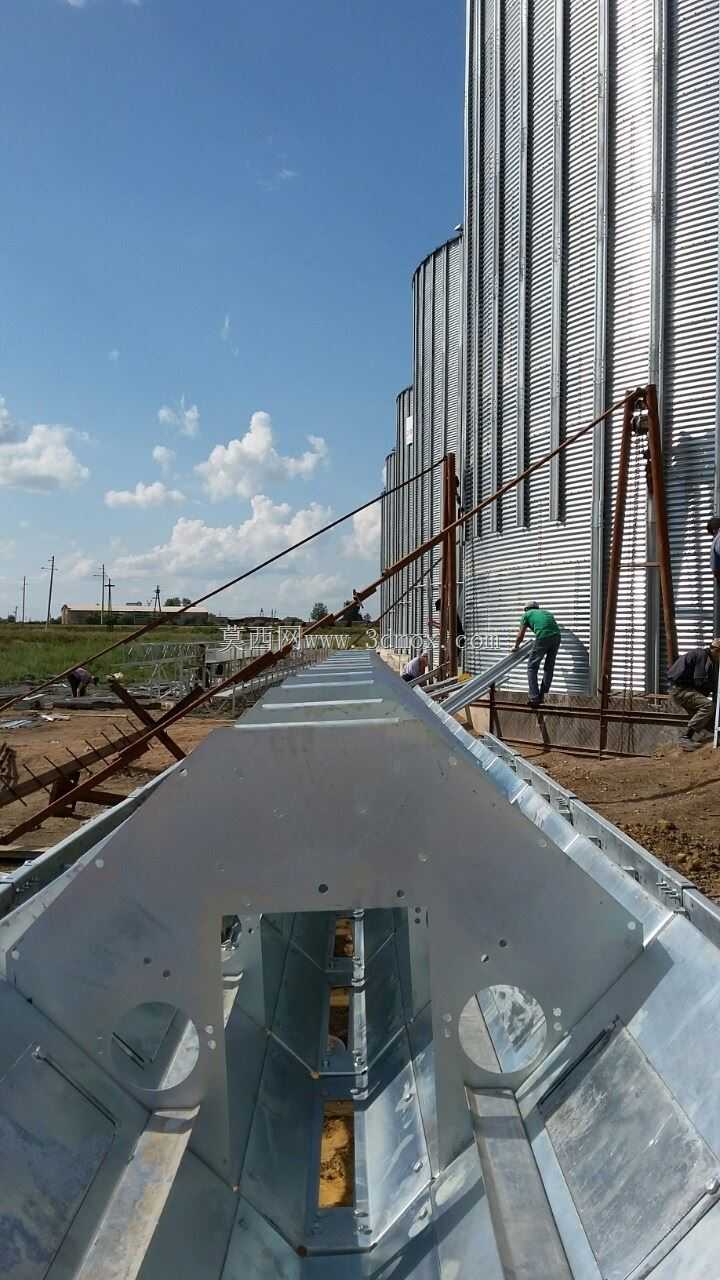

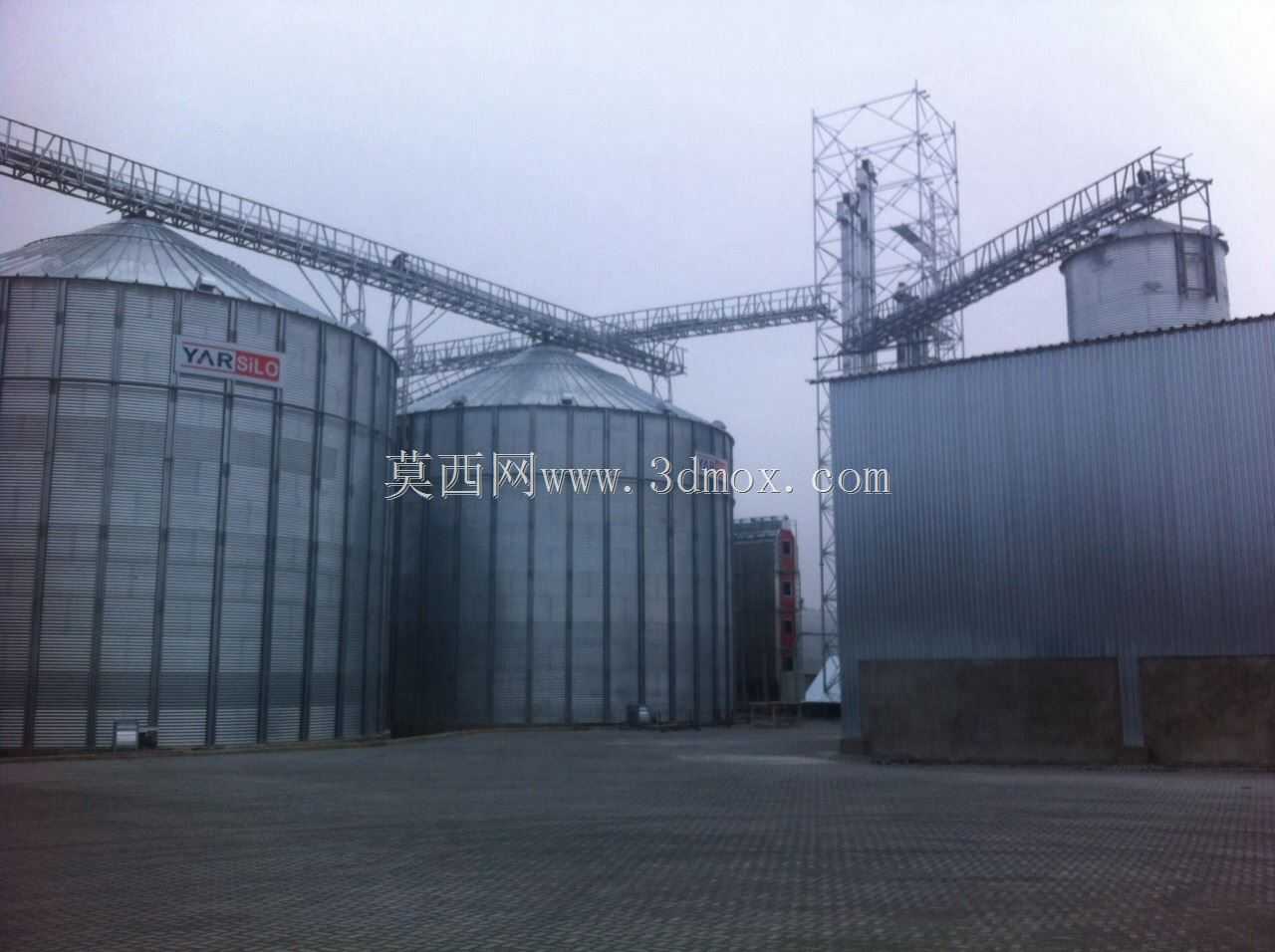

这套成套设施主要面向规模化粮食收储节点、区域性粮油加工中心的产后处理环节搭建，核心覆盖谷物从进场卸粮、干燥降水到分级仓储的全流程作业需求，适配玉米、小麦、水稻、豆类等多品类粮食物料的处理工况。从现场布局来看，主体采用装配式波纹钢板立筒仓作为仓储单元，单仓容量可根据场地条件调整，仓体底部设置锥形出料斗搭配气密卸料装置，避免粮食结拱残留，仓顶配置自然通风帽与料位检测接口，侧壁预留温度监测线缆穿装位，满足长期储粮的温湿度管控要求。干燥单元作为整套系统的核心功能段，采用顺逆流结合的干燥工艺设计，热风从粮层不同区段通入，避免局部过热导致粮食品质下降，干燥段内部设置交错布置的撒料板，保证下落粮流均匀分散，与热风充分接触，降水速率可根据进粮含水率灵活调整，适配不同收获期、不同品类谷物的干燥需求。仓群之间架设的封闭式输送栈桥，内部埋置刮板输送设备，可完成干燥单元到各仓储单元的粮食转运，栈桥采用桁架式钢结构设计，跨度根据仓间距定制，支架采用格构式钢柱，底部与混凝土基础预埋螺栓刚性连接，安装时需保证栈桥纵向坡度不大于3°，避免输送过程中粮流偏载堆积。整套设施的设计优先考虑作业连续性，各单元处理能力匹配度经过反复校核，干燥单元小时处理量与输送设备额定输送能力、单仓进出料效率保持一致，避免出现作业瓶颈。现场布局时需预留足够的进粮卸车通道与出粮装车区域，筒仓群周边设置环形消防通道，干燥单元配套热风炉与除尘装置需布置在仓群主导风向的下风向，减少粉尘与烟气对储粮区域的影响。建模过程中对仓壁波纹板的拼接结构、栈桥桁架的节点连接、干燥塔内部的布风结构都做了1:1还原，可直接用于粮库项目的方案布局演示、结构受力校核参考，也可作为农业工程类项目的教学演示模型使用，帮助设计人员快速理解规模化谷物处理设施的空间布局逻辑与各单元的功能衔接关系。
