工业厂房层间垂直输送物料提升机结构

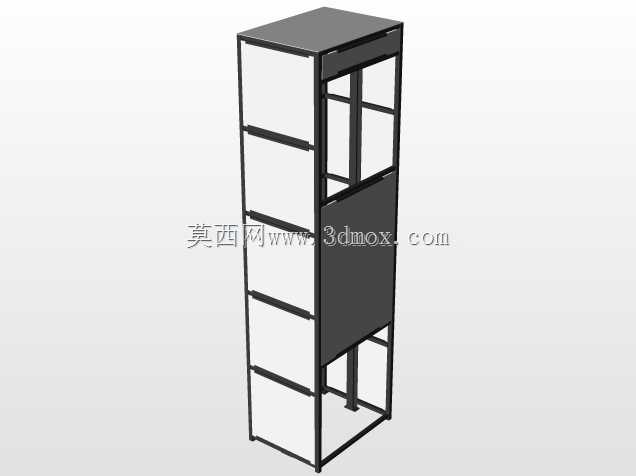

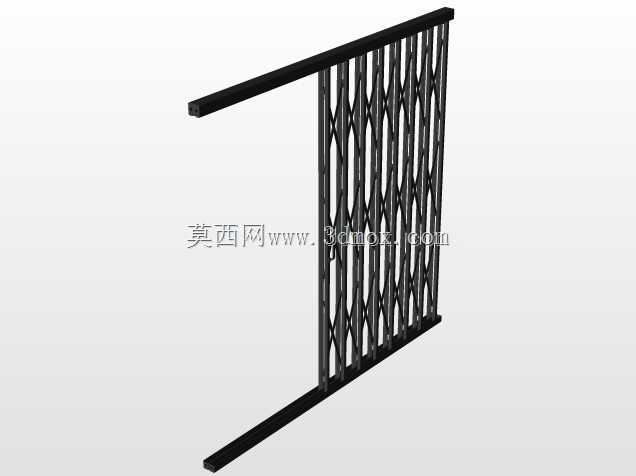

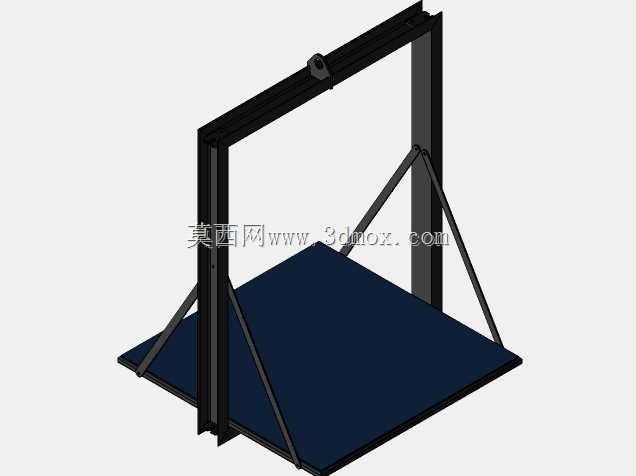

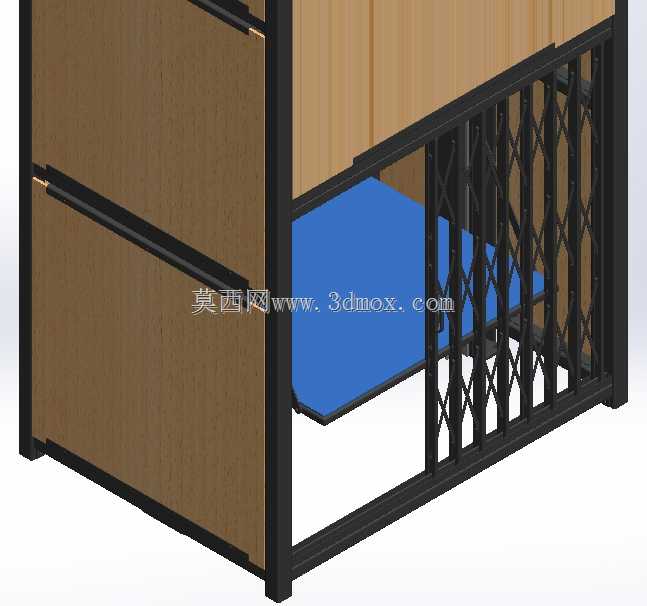

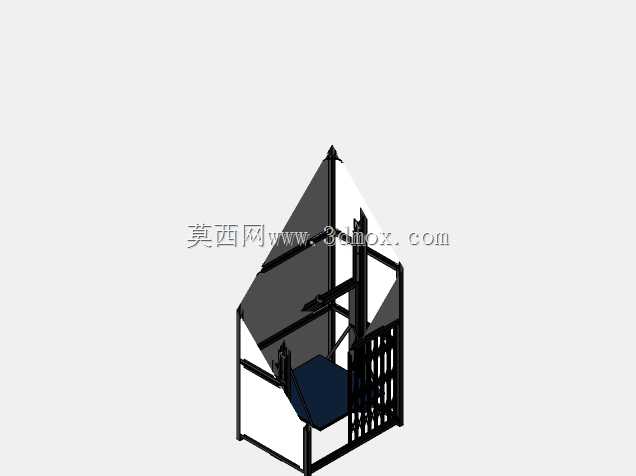

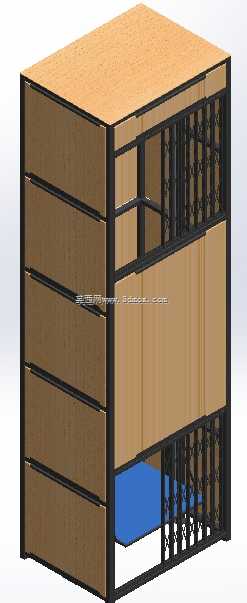

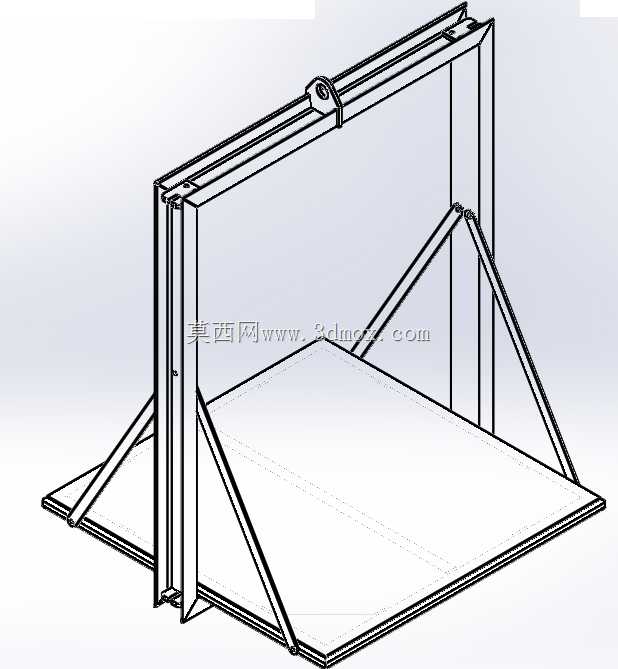

这款垂直输送设备主要面向多层工业厂房、仓储库房的层间物料转运场景，可适配生产车间不同工序间的半成品、包装件、工装载具的上下层输送需求，也可用于仓储区域整托货物的垂直移位，替代传统人工搬运配合叉车的跨层作业模式，降低多层厂房内的物流周转耗时，减少人工搬运重型物料的安全隐患。设备主体采用框架式承载结构，侧围设置格栅式防护栏，既可以避免输送过程中物料意外滑落，也能让操作人员直观观察轿厢内部的物料摆放状态，轿厢正面预留半开放的装卸作业口，适配手动液压车、小型叉车的进出装卸需求，无需额外配置复杂的对接平台。从设计逻辑来看，整体结构优先考虑承载稳定性与安装适配性，框架立柱采用矩形截面型材拼接，底部设置与地面预埋螺栓连接的固定支座，顶部可根据厂房层高适配不同的曳引或链条提升机构安装位，轿厢内部的承载底板采用防滑耐磨板材铺设，边缘设置挡边结构，避免带滚轮的载具在升降过程中出现滑移。设备的安装边界可根据现场实际层高、额定载荷调整框架总高度，常规适配2-5层的工业建筑层高，轿厢内部净空间可满足常规工业周转箱、标准托盘的放置需求，侧部防护栏的网格间距经过安全校核，既满足防护强度要求，也不会过度遮挡装卸视线。在功能设计上，设备可适配楼层呼叫、平层定位的常规配置，轿厢运行的导向结构沿主框架立柱布置，保证升降过程的运行平稳性，避免出现偏载卡顿的问题，设备外围可根据现场需求加装层门安全联锁结构，在轿厢未到达平层位置时层门无法开启，进一步提升作业安全性。不同于大型货运电梯的复杂土建要求，这款提升机的框架结构可直接在现有厂房地面完成组装固定，无需额外开挖深基坑，对于旧厂房改造、车间内部新增垂直输送点位的场景适配性更强，结构件多采用模块化拼接设计，现场安装时无需大量焊接作业，可缩短现场安装调试的周期，后期维护时也可单独更换磨损的导向件、防护栏部件，降低长期运维的成本。在实际选型应用中，可根据单次输送的物料最大重量调整框架型材的壁厚、提升机构的载荷参数，轿厢的尺寸也可根据现场需要转运的物料最大外形做适配调整，比如针对纸箱类轻抛货物可适当加大轿厢平面尺寸，针对重型金属工件则可加强底板承载结构、缩小轿厢尺寸以提升运行稳定性。
