两英寸口径气动隔膜式砂纸气泵结构

　　在涂装车间磨料循环、化工粉体短距离输送、含颗粒流体转运的工况里，这类两英寸口径的气动隔膜泵是现场运维和设备改造里经常接触的通用流体设备，和普通清水泵不同，它靠压缩空气驱动膜片往复形变形成腔室压差来完成介质抽吸与推送，没有电机旋转部件的密封泄漏风险，也能适配含固体颗粒的磨料、腐蚀性浆料、高粘度流体的输送场景，在五金打磨生产线的砂纸磨料回收、涂装前处理的磨液循环、小型化工批次物料转运环节都有稳定应用。

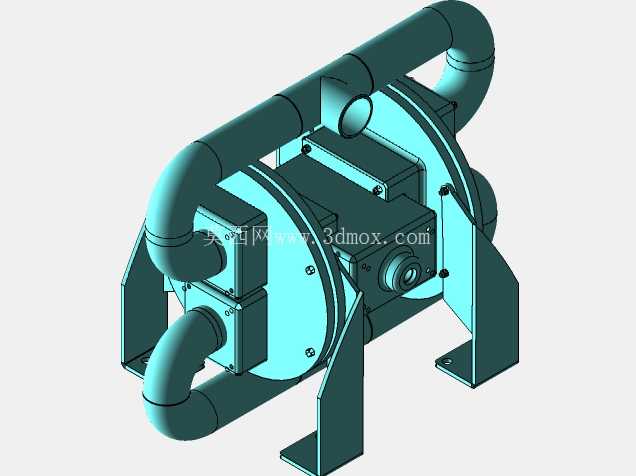

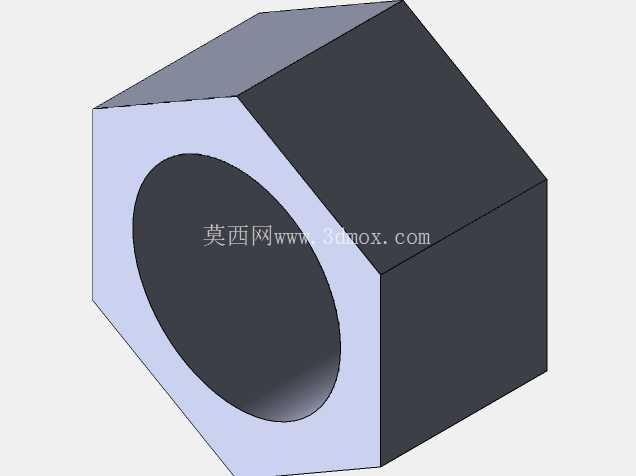

　　从结构设计逻辑来看，这款气泵采用双侧对称的膜片腔布局，进出液流道采用大弧度弯管结构，尽可能降低流道内的直角突变，减少含颗粒介质输送时的流道磨损与颗粒卡滞风险，流道接口采用标准两英寸管螺纹连接，能直接对接现场现有工业管道，不需要额外做非标转接件，降低现场安装的改造成本。泵体的支撑脚采用带安装孔的折弯支架结构，支架与泵体主体采用螺栓紧固连接，安装时可以通过支架上的通孔直接固定在设备机架、混凝土基础或者移动小车上，安装边界的预留尺寸需要考虑两侧进出管道的安装操作空间，以及顶部气阀组件的维护拆卸空间，避免后期维护时出现操作空间不足无法拆解的问题。

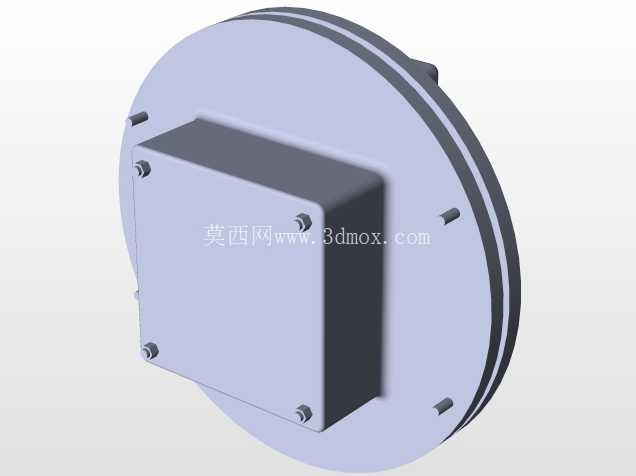

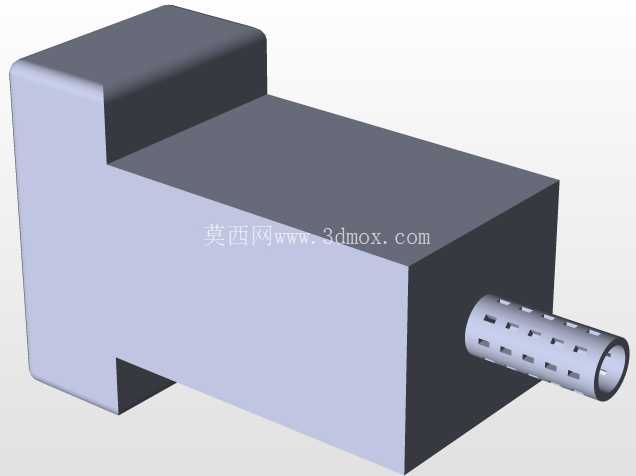

　　泵体的核心驱动气阀布置在两个膜片腔的中间位置，气路通道集成在泵体中体内，减少了外接气管的接头数量，降低压缩空气泄漏的概率，膜片采用螺栓压板结构固定在腔室边缘，更换膜片时只需要拆解腔室周边的紧固螺栓就能完成更换，不需要完全拆解整个泵体，日常维护的操作门槛较低。从实际使用的角度出发，这类气动泵的输出流量可以通过进气端的压缩空气压力进行调节，不需要额外加装变频控制组件，在有防爆要求的涂装车间、化工仓储区域使用时，没有电气部件带来的点火风险，适配易燃易爆场景的使用要求。

　　流道内部的过流部件做了圆弧过渡处理，在输送含砂纸磨粒的流体时，能减少磨粒对壁面的冲蚀磨损，延长泵体的过流部件使用寿命，进出液口的对称布局也支持根据现场管道走向调整安装方向，不需要额外更换流道配件。建模过程中对膜片的往复运动行程做了结构干涉校验，确保膜片在最大形变行程下不会与腔室内壁发生摩擦碰撞，支撑脚的安装孔位置做了公差适配，能兼容现场安装时的基础尺寸偏差，两侧的管道接口同轴度做了约束，避免对接管道时出现强制对位带来的密封面泄漏问题。在设备选型配套时，需要根据输送介质的颗粒度、粘度、腐蚀性匹配对应的膜片和阀球材质，这款模型的结构尺寸可以直接作为现场安装布局的参考，核对泵体与周边设备的安全距离、管道走向的排布空间，避免出现设备到场后安装空间不足的问题。
