两马力CIP离心泵三维结构设计

　　在食品饮料、制药等行业的生产管路系统中，CIP在位清洗是保障管路卫生等级、避免物料交叉污染的核心工艺环节，这类工艺对配套输送泵的要求和普通物料输送泵存在明显差异——既要兼顾清洗液输送时的扬程流量要求，又要适配管路的安装空间，同时不能在泵腔内部形成清洁死角，避免清洗液残留滋生微生物。本次设计的两马力CIP离心泵，就是针对这类管路CIP清洗工位的适配需求做的结构方案，建模过程中没有刻意复刻某款市售成品泵的所有细微倒角、铭牌等非核心细节，而是把设计重心放在了整体安装边界、接口尺寸、核心部件的配合关系上，给做管路布局、设备改造的工程师提供可直接调用的路由控制点参考。

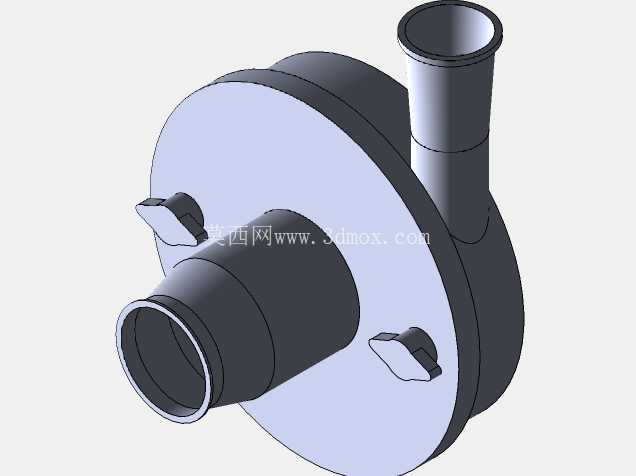

　　从实际使用场景来看，这类CIP泵通常安装在生产车间的清洗管路进液端，和清洗液储罐、回程管路、喷淋装置串联，工作时需要输送配置好的酸碱清洗液、高温热水，在额定转速下输出稳定的流量和扬程，让清洗液能够以足够的流速冲刷管路内壁、罐体壁面，带走残留的物料垢、微生物膜。和普通卧式离心泵相比，CIP泵的泵腔流道做了圆弧过渡处理，没有突兀的台阶和直角拐角，避免清洗过程中杂质积存；进出口采用快装式的管接口设计，能够和行业通用的卫生级管路直接对接，不需要额外做转接件，减少管路的漏点和清洁盲区。

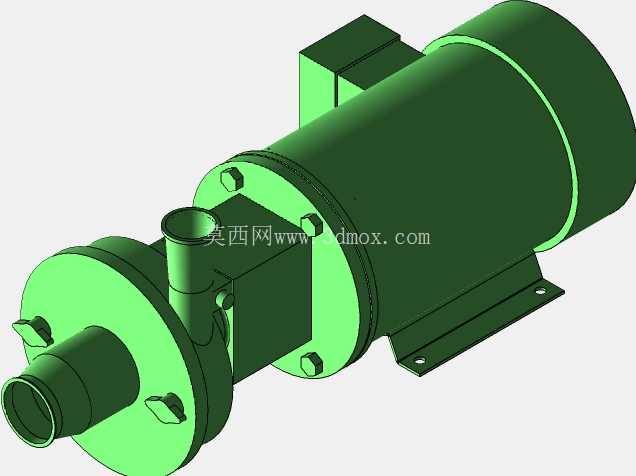

　　设计思路上，整体采用电机和泵体直联的卧式结构，没有额外设置联轴器和独立轴承座，一方面能够压缩整机的轴向尺寸，减少安装时占用的空间，另一方面也减少了传动环节的功率损耗，两马力的电机输出功率能够匹配常规中小型生产管路的清洗流量需求。泵体的安装底座采用一体式的折弯焊接结构，底座上预留了四个长圆形的安装孔，安装时可以根据现场的预埋螺栓位置做小范围的位置调整，降低现场安装的对位难度；底座的支撑面和电机、泵体的连接面做了共面处理，安装后能够保证泵轴和电机轴的同轴度，减少运行过程中的振动和密封件磨损。

　　尺寸边界方面，整机的轴向总长度控制在适配常规管路夹层安装的范围内，泵体端的进口轴线和底座安装面的高度差符合行业通用的安装高度标准，出口垂直向上布置，能够方便现场管路的走向排布，避免管路出现过多的弯头造成压损。电机部分的接线盒设置在泵体的侧上方，接线方向可以根据现场的布线需求做90度旋转调整，适配不同方向的线缆进线，避免线缆和周边管路、支架产生干涉。泵体和电机的连接法兰采用止口定位结构，装配时能够快速保证两者的同轴度，不需要反复调整找正，后期维护拆解后重装也能保证装配精度，不会出现轴偏心造成的机械密封磨损、叶轮擦腔等问题。

　　从结构细节来看，叶轮采用开式流式结构，流道宽敞，输送带有少量颗粒杂质的清洗液时也不容易出现堵塞问题；机械密封采用集装式结构，不需要在现场做弹簧、动静环的组装，更换密封件时只需要拆解泵端压盖就能整体更换，减少维护的停机时间。泵体的放水螺塞设置在泵腔的最低位置，每次清洗作业完成后能够彻底排净泵腔内残留的清洗液，避免积液长期存留腐蚀泵腔，或者在冬季低温环境下冻裂泵体。建模过程中所有的配合面、安装孔位、接口尺寸都按照实际工程应用的公差要求做了预留，调用该模型做管路布局时，可以直接以模型的接口端面、安装孔位作为定位基准，不需要再额外核对泵的外形尺寸，能够有效减少管路设计阶段的干涉问题，缩短项目的设计周期。对于做生产线改造、CIP系统集成的工程师来说，这个模型可以直接嵌入到整体生产线的装配体中，用来校验泵和周边阀门、管路、支架的空间位置关系，提前排查安装时可能出现的碰撞问题，避免现场安装时才发现空间不足需要重新改管的情况。
