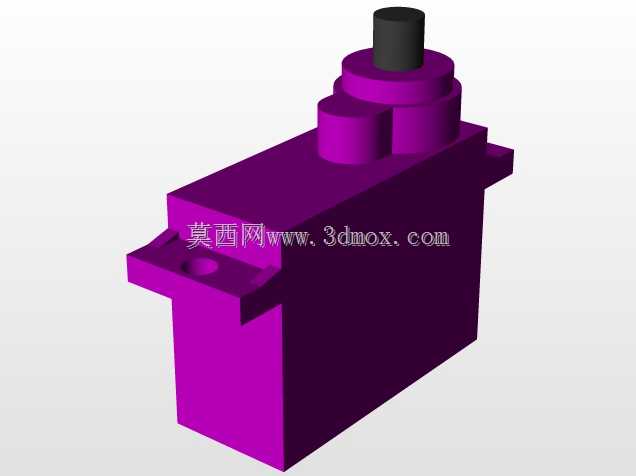

微型舵机式伺服驱动结构三维建模

这类微型伺服结构常被用于小型航模、桌面级自动化小装置、智能玩具的动作执行端，核心作用是接收控制信号后输出指定角度的轴端转动，带动负载完成精准的角度定位动作，相比普通直流电机，它自带位置反馈闭环，不需要额外加装编码器就能实现0到180度范围内的角度锁定，在小扭矩、高精度角度控制的场景里适配性极强。从结构设计来看，整体采用矩形主体布局，两侧伸出带安装孔的固定耳，安装孔位的中心距、孔径都做了标准化适配，能直接匹配市面上多数微型舵机的安装支架，不需要额外做转接件加工；轴端突出于主体顶面，输出轴采用圆柱凸台结构，配套的舵盘可以直接套入通过顶丝锁紧，轴段的长度和直径做了冗余设计，既可以搭配标准塑料舵盘，也能适配金属加强舵盘，应对不同负载的连接需求。设计时优先考虑了安装边界的兼容性，主体的长宽高尺寸控制在常规微型舵机的通用尺寸区间内，侧面没有突出的冗余结构，在密集排布的多舵机阵列场景里，相邻舵机之间不会出现结构干涉，比如在小型机械臂的关节排布、航模舵面的多舵机联动安装时，不需要额外调整安装位间距就能直接布置。内部结构的布局上，将驱动电路板、减速齿轮组、电位器反馈元件都整合在矩形壳体内，顶面的两个小凸台分别对应减速组的定位柱和电位器的校准位，既保证了壳体内部的空间利用率，也让外壳的结构强度得到加强，不会因为轴端受侧向力出现壳体开裂的情况。实际选型使用时，这类结构的输出扭矩能满足小型无人机舵面偏转、桌面机器人关节转动、小型自动化工位的拨料动作需求，安装时只需要通过两侧耳片的两个螺丝孔完成固定，接线端预留的位置在壳体尾部，不会和输出轴的转动范围产生干涉，走线时可以顺着安装面排布，避免转动过程中磨断导线。建模过程中对安装孔的倒角、轴端的配合公差、壳体的拔模角度都做了还原，能直接用于3D打印外壳验证、安装位干涉检查、整机装配模拟，在做小型设备的结构设计时，可以直接导入装配体匹配安装位，不需要重新测绘外形尺寸，能大幅缩短前期方案的设计周期。
