台式风扇外观结构三维数字建模

日常民用与小型办公场景中，台式风扇是桌面级空气循环设备的核心品类，多数场景下放置于办公桌、家用书桌、宿舍台面等位置，承担小范围定向送风、改善局部体感舒适度的作用，其安装边界受桌面摆放空间限制，底座占用台面尺寸通常控制在150mm至200mm见方范围内，整体高度不超过400mm，避免遮挡桌面视线或占用过多操作空间，适配多数常规台面的摆放余量。

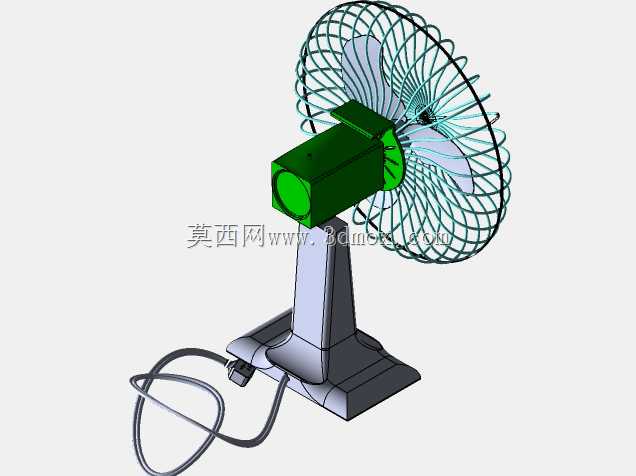

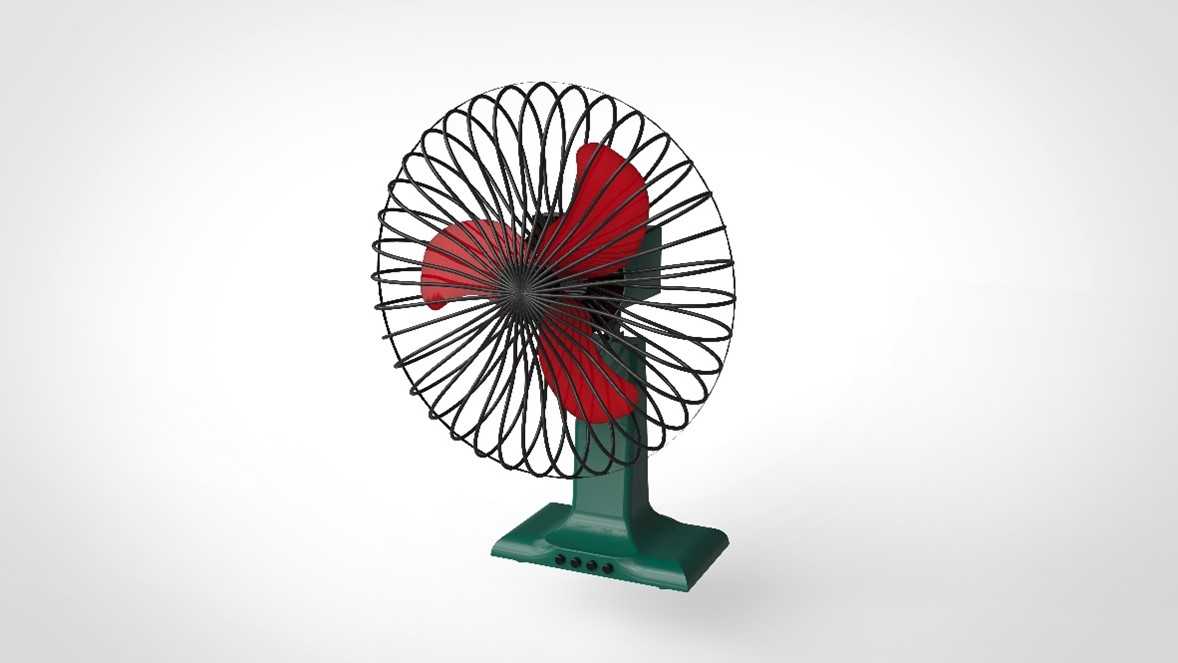

从结构设计逻辑来看，该建模完整还原了台扇外部的全部可见结构，未涉及内部电机、电控走线等内部组件，重点还原了外部装配关系：底部底座为承托结构，设计有一定倾角的支撑立柱，将扇头部分抬升至合适送风高度，底座正面预留了按键安装位，对应风速调节、摇头控制等功能的操作区域，底座底部做了平整处理，保证放置时的稳定性，避免运行振动产生移位。中部支撑立柱连接底座与扇头组件，做了圆弧过渡处理，既保证结构强度，也避免直角结构的磕碰风险。扇头部分是核心功能区域，外部防护网罩采用径向辐条式结构，均匀分布的金属质感辐条从中心轴位置向外辐射至外圈边框，辐条间隙控制在安全范围内，防止手指误入接触运转的扇叶，同时尽可能降低风阻，减少气流通过时的损耗。网罩内部的扇叶采用三叶片结构，叶片做了符合空气动力学的曲面弧度设计，运转时可推动空气形成定向气流，叶片边缘做了圆滑处理，降低切割气流产生的噪音。

建模过程中优先保证各部件的装配对位关系，网罩的前后圈卡扣位置、扇叶与中心轴的配合位、支撑立柱与扇头的铰接位置都做了对应结构还原，可直接用于外观结构验证、产品渲染展示、教学演示等场景。对于结构设计从业者而言，该模型可作为民用小电器外观结构设计的参考样本，理解桌面类电器的尺寸边界控制、安全防护结构设计、功能区域布局的常规思路，比如防护网的间隙设定需要符合家用小电器的安全规范，按键区域的位置需要适配用户坐姿下的操作抬手高度，底座的配重区域预留需要保证扇头调整角度时整体重心不超出底座支撑范围，避免倾倒风险。从实际使用场景出发，这类台扇的送风角度通常可在俯仰方向做一定范围调整，支撑立柱与扇头的铰接结构需要预留足够的转动间隙，同时保证定位阻尼，调整角度后可稳定保持送风方向，不会自行下坠。网罩的外圈做了包边处理，既固定辐条端部，也避免锐边外露造成划伤，这类细节结构在建模中都做了对应还原，完整呈现台扇外部的设计细节与结构逻辑。
