工业管道式轴流抽风机结构设计

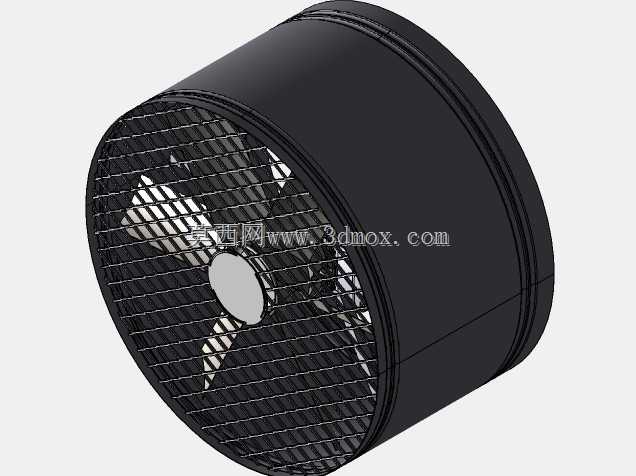

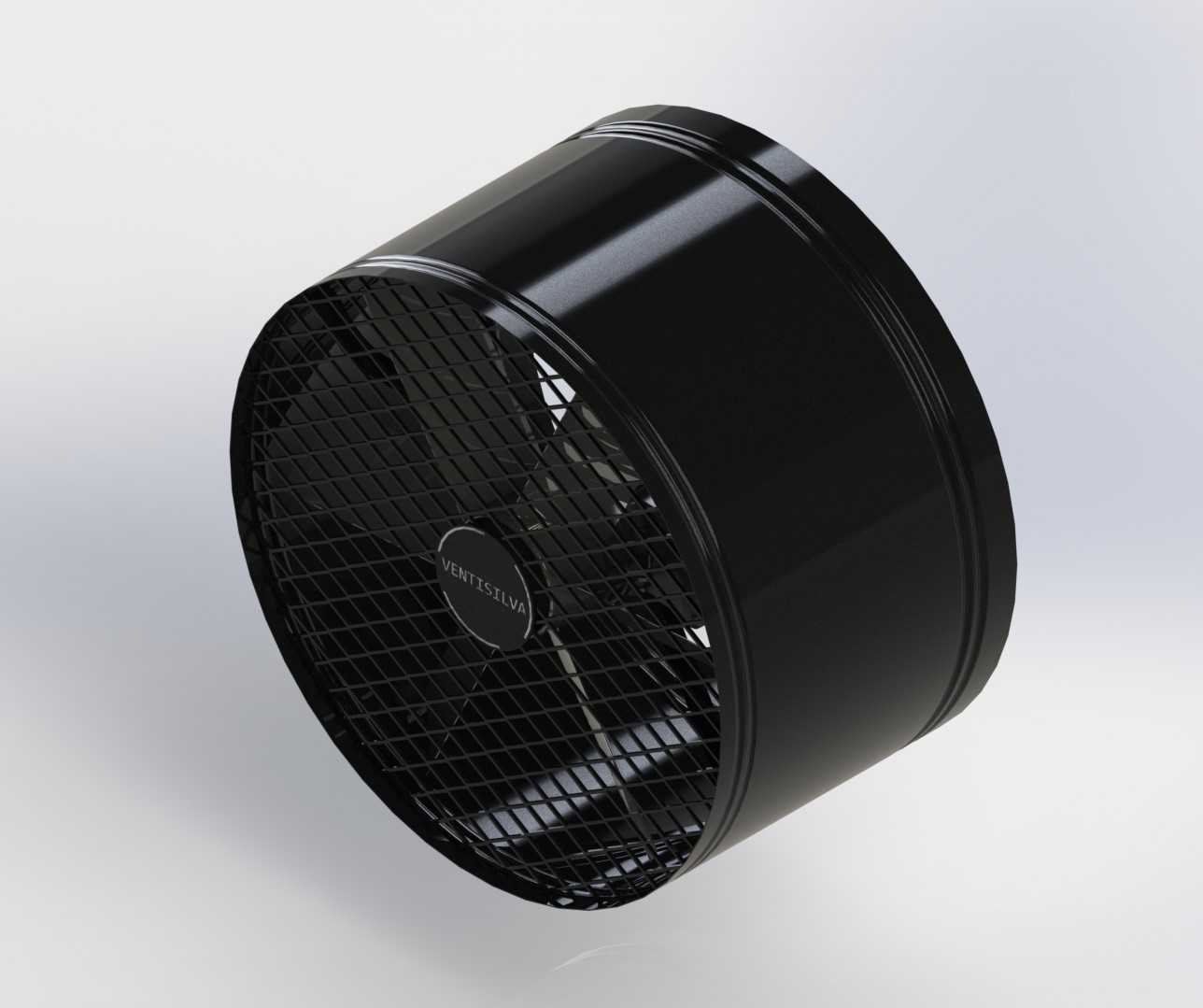

这款轴流抽风机的设计，首先围绕工业场景的管道直装需求展开，适配常规圆形通风管道的对接安装逻辑，整机采用圆筒式直筒结构，外壳做了多道环形加强筋设计，既提升了筒体的结构刚性，避免长期运行中因风压、振动产生形变，也能在安装时作为管道对接的定位基准，方便施工人员快速对齐风管法兰。从实际应用场景来看，这类设备常被用在厂房工位排风、设备散热通风、商用空间换气、工业除尘系统的末端引风环节，也可配套在涂装车间、焊接工位的局部排风系统中，作为气流输送的动力源。

设计过程中优先考虑了气流通过效率，前端防护网采用等距菱形网格结构，网格间距经过测算，既可以阻挡大体积杂物进入风筒触碰叶轮造成设备损坏，又不会过度阻挡进风气流、增加不必要的风阻。风筒内部的叶轮采用前倾式轴流叶片设计，叶片曲面经过流体力学优化，运行时气流沿轴向直进直出，相比离心式风机风阻更小、风量更大，适配大空间连续换气的需求。设备额定功率675W，适配直径500mm的通风管道，额定工况下每分钟可输送145立方米的空气，能够覆盖中等规模工位或者100平左右封闭空间的换气需求。

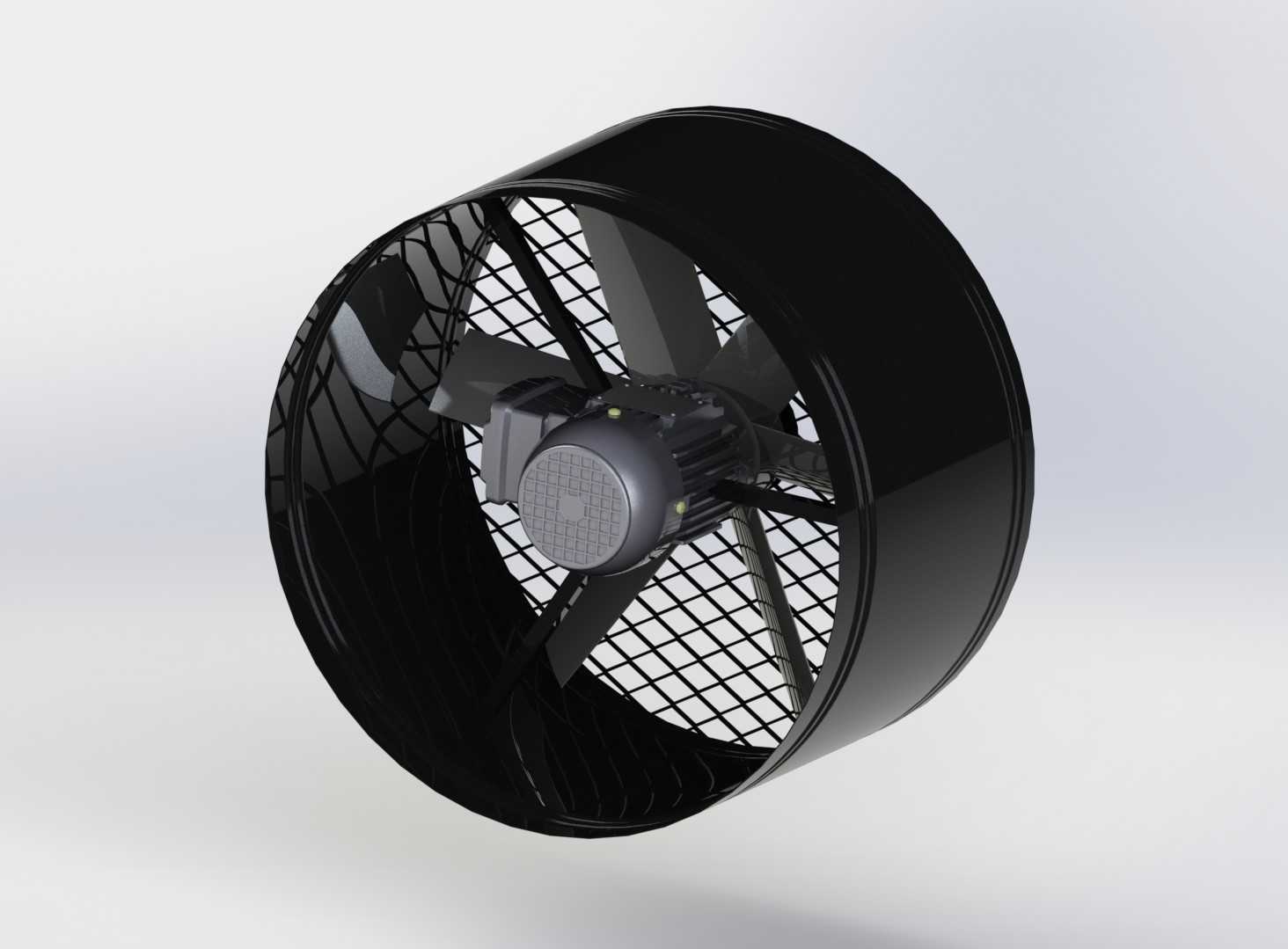

安装边界上，整机为同轴圆筒结构，安装时不需要额外做变径转接，直接与同直径的风管对接即可，筒体两端预留了法兰安装孔位，可配合螺栓、密封胶条实现与风管的密封连接，避免漏风影响排风效率。设备的接线腔设置在筒体侧面的防水盒内，接线时不需要拆解风筒主体，现场施工布线更加便捷。考虑到工业场景长期运行的可靠性，电机采用内嵌式安装结构，位于风筒中心的导流罩内，导流罩的曲面设计可以引导进风气流平滑流向叶片区域，减少气流紊流产生的振动和噪音，同时导流罩也能对电机起到防护作用，避免灰尘、水汽直接侵蚀电机绕组，延长设备的无故障运行时长。

在细节设计上，风筒表面做了哑光喷塑处理，不仅具备基础的防锈耐腐蚀能力，适配车间、地下室等相对潮湿或者有轻微腐蚀性气体的使用环境，也能减少表面反光，避免在对光线有要求的作业场景中产生光干扰。叶轮做了动平衡校准，运行时的径向跳动控制在极小范围内，降低长期运行的轴承磨损，也能减少振动带来的安装紧固件松动风险。这类抽风机的选型过程中，需要重点匹配管道直径、安装空间的长度余量，同时结合需要的换气次数计算所需风量，这款模型的结构尺寸完全贴合常规500mm风管的安装标准，可直接用于通风系统的布局设计、安装干涉校验，也可作为同类风机产品改型设计的基础参考，帮助结构设计人员快速完成方案搭建，减少重复建模的工作量。
