直列四缸曲柄连杆活塞动力机构

项目分类:3D模型 发布时间:2021-09-02 ID:262060
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构
  • 直列四缸曲柄连杆活塞动力机构

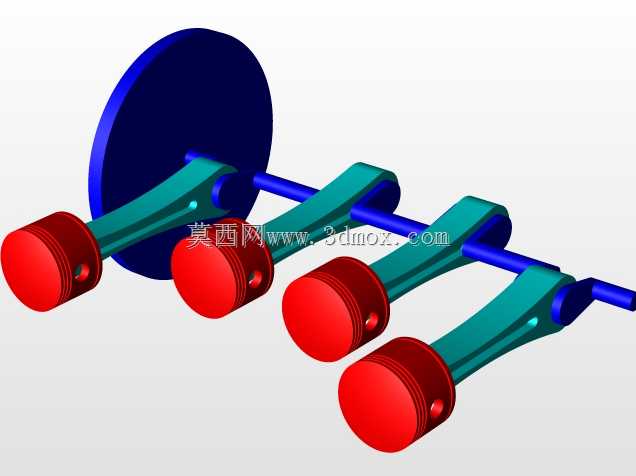

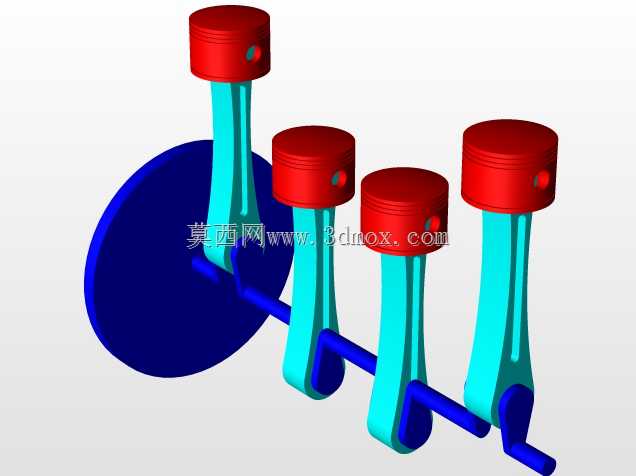

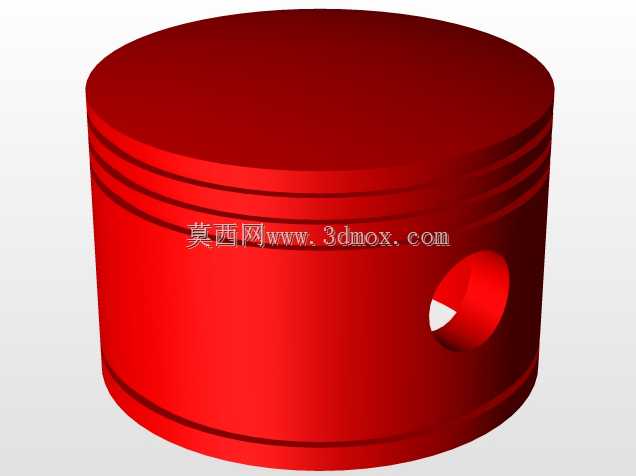

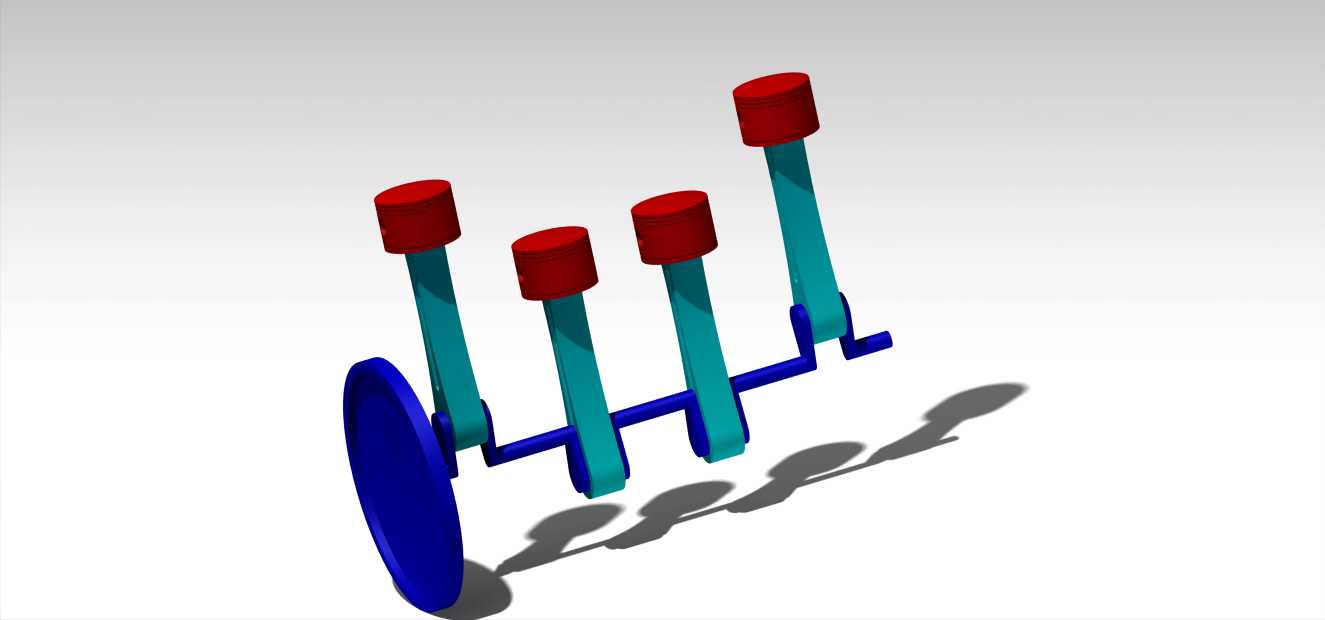

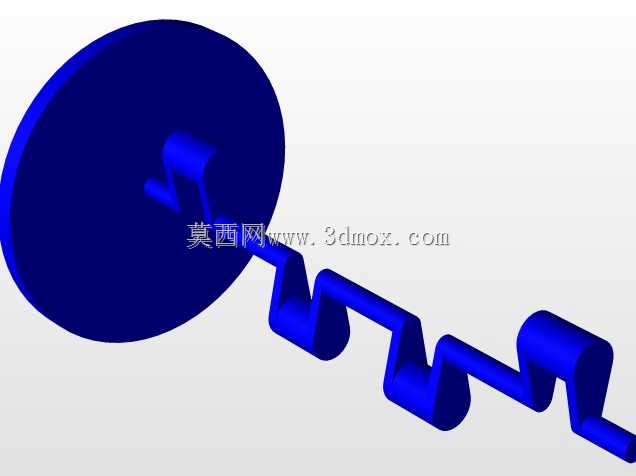

这套动力核心机构的建模,完全围绕往复式内燃机的实际运行逻辑搭建,没有做多余的装饰性结构,所有配合面都按照实际装配公差预留了合理间隙,可直接用于教学演示、原理验证或是相关动力设备的前期方案选型参考。从实际应用场景来看,这类直列四缸布局的曲柄连杆活塞结构,是小排量乘用车、通用小型发电机组、农用动力机械里最常见的核心动力转换单元,负责把燃料燃烧产生的活塞往复直线运动,通过连杆传递给曲轴转化为旋转扭矩输出,整套机构的运动匹配度直接决定了动力输出的平顺性与机械效率。设计过程中首先敲定的是曲柄销的错角布置,四个曲柄销按照180度相位差对称排布,能够保证一四缸、二三缸的运动行程完全对称,运转时一阶往复惯性力可以实现自平衡,不需要额外加装过大的平衡轴结构就能把怠速振动控制在合理区间,这也是直列四缸结构被广泛应用的核心原因之一。活塞部分采用了简化的圆柱顶结构建模,没有刻意复刻真实活塞的气环槽、油环槽细节,但活塞销孔的中心高度、活塞与连杆小头的配合间隙都按照常规小排量动力的参数比例设置,安装时活塞销与连杆小头采用浮动连接设计,工作时可以在销孔内缓慢转动,避免局部磨损过快。连杆部分采用了等截面直杆结构建模,大小头的中心距按照冲程与曲柄半径的匹配关系计算得出,保证活塞运行到上止点时不会与气缸盖发生碰撞,运行到下止点时连杆不会与曲轴平衡块产生运动干涉。曲轴前端预留了带轮安装的轴段结构,后端预留了飞轮连接的法兰面,安装边界上,整套机构的轴向总宽度按照四缸的缸心距等距排布,径向最大尺寸由曲轴平衡块的旋转半径决定,装入气缸体时不需要额外修改缸体的曲轴箱内壁轮廓,适配绝大多数常规直列四缸动力的缸体安装尺寸。建模时特意还原了机构运动时的相对位置关系,转动曲轴时可以直观看到四个活塞按照做功顺序依次上下往复,能够清晰展示曲柄连杆机构的运动转换原理,对于刚接触动力结构设计的从业者来说,也可以直接参考这套模型的配合关系,调整曲柄半径、连杆长度、活塞直径等参数,快速衍生出不同排量、不同动力输出特性的核心机构方案,不需要从零开始搭建基础运动结构。
