缸内直喷发动机90毫米缸径活塞结构

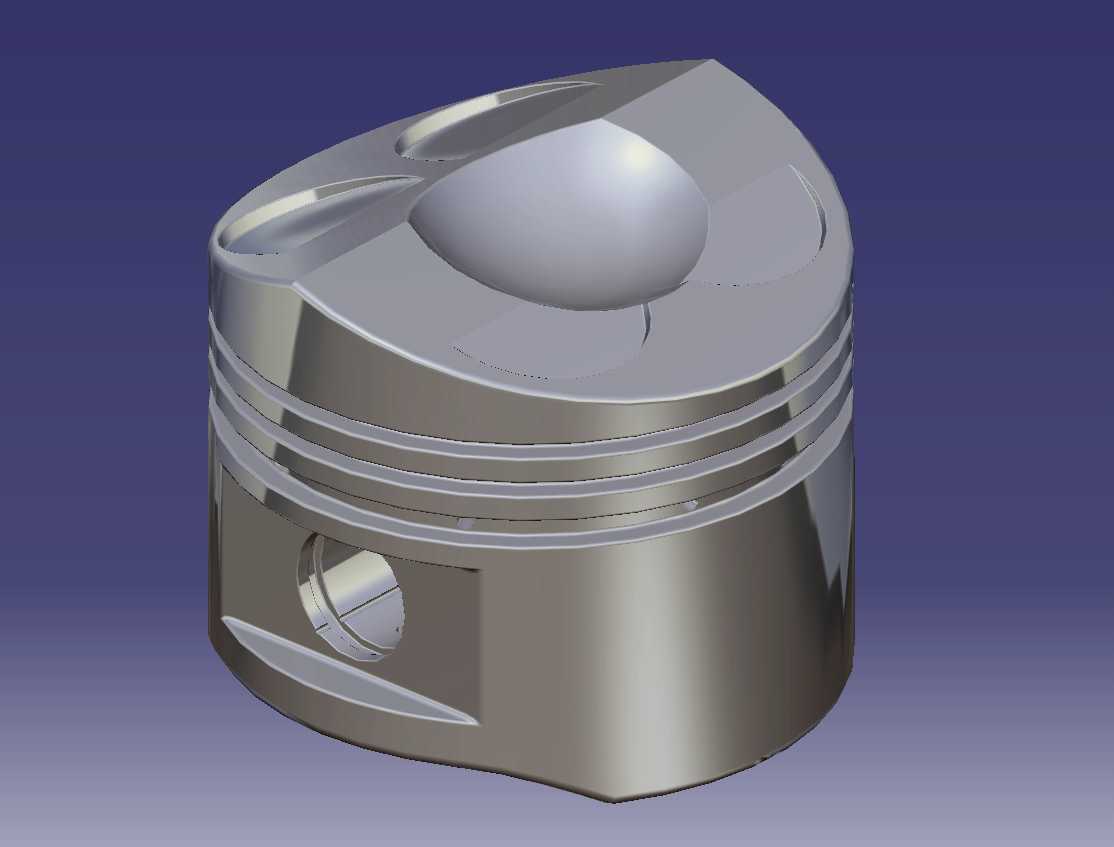

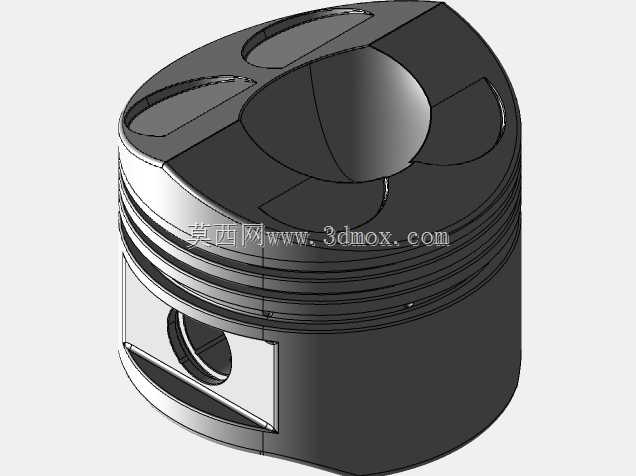

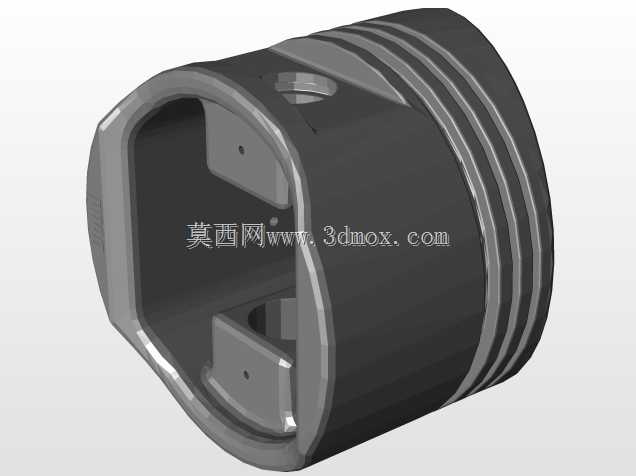

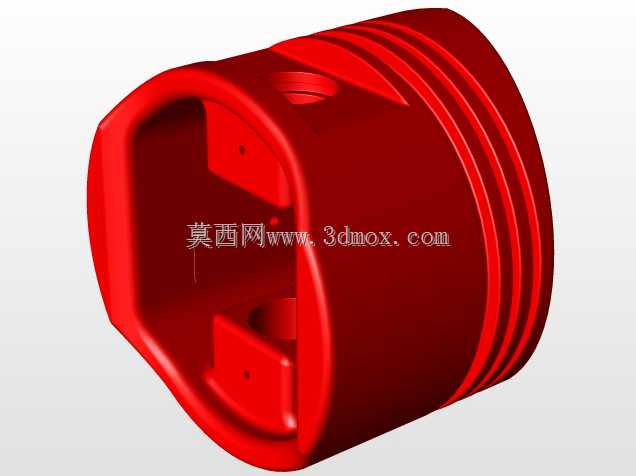

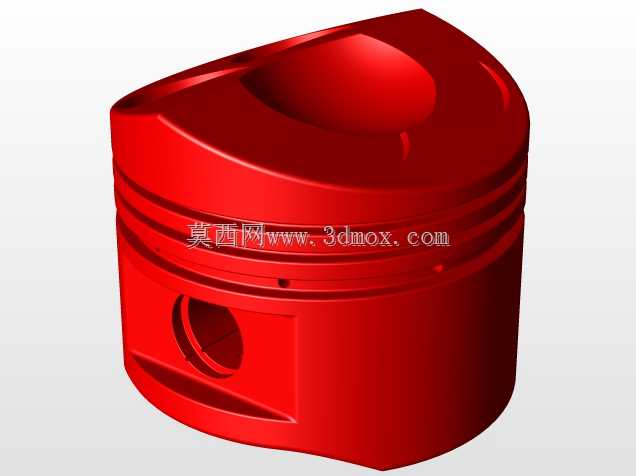

这款活塞针对缸内直喷汽油机的侧置喷油布局设计，适配90毫米缸径的四冲程内燃机，主要应用在乘用车小排量增压动力、通用小型汽油动力机组这类对混合气形成精度要求较高的动力场景中。活塞顶面的隆起凸顶结构并非随意设计，是匹配侧置喷油器的油束落点、配合缸盖燃烧室形状做的导流造型，能够在压缩行程末期引导燃油滚流方向，避免燃油直接喷溅到缸壁造成机油稀释，同时加快混合气分层形成的速率，让点火时刻火花塞附近的混合气浓度处于最优点火区间，提升冷启动工况下的燃烧稳定性，降低冷机阶段的碳氢排放。活塞头部的多道环槽结构，从上至下分别适配两道气环与一道油环，气环槽的位置预留了足够的热膨胀余量，避免高负荷工况下活塞头部热胀卡滞在缸筒内，油环槽内设计有回油孔，能够将缸壁上多余的机油刮下回油底壳，减少机油窜入燃烧室的概率。活塞销座的位置经过偏心设计，偏移量匹配活塞换向的敲击力矩，能够降低活塞往复运动过程中拍击缸壁的噪声，销孔内部的衬套安装边界严格按照标准活塞销尺寸设计，保证连杆小头与活塞的连接同轴度，避免偏磨造成的早期失效。活塞裙部做了型线优化，并非正圆柱结构，而是按照热态下的膨胀变形量做了中凸变椭圆设计，冷态装配时裙部与缸壁保留合理的配合间隙，热机后裙部膨胀均匀贴合缸壁，既保证导向精度，又不会出现拉缸故障。裙部下方的避让缺口是为了匹配曲轴曲柄的运动轨迹，避免活塞运行到下止点时与曲柄平衡块发生运动干涉，整个活塞的压缩高度、环岸厚度、销座加强筋的布局都经过受力校核，能够承受缸内直喷机型较高的爆发压力，适配最高每分钟六千转左右的额定转速工况，满足日常民用动力的可靠性要求。
