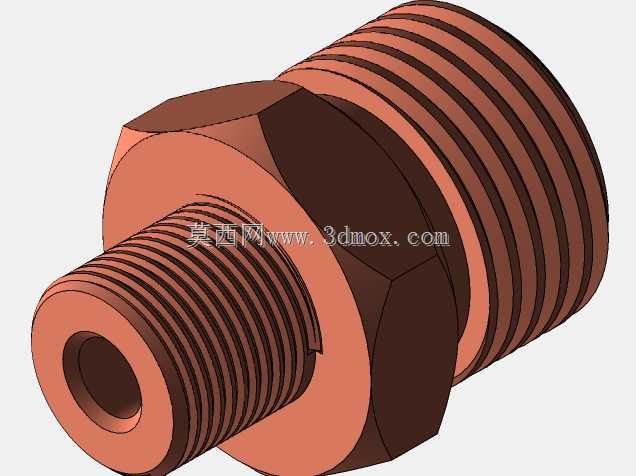

外螺纹六角黄铜管路过渡接头

这类黄铜材质的六角外螺纹接头，是流体输送管路系统里极为常用的过渡连接件，在气动回路、低压液压管路、民用给排水、小型制冷设备冷媒管路、仪器仪表气路连接场景中都有大量应用，核心作用是实现不同通径、不同螺纹规格管路之间的密封对接，同时兼顾安装便利性与长期使用的耐腐蚀性。从结构设计来看，接头中部设置的六角台是专门为安装工况预留的施力结构，适配标准开口扳手、活动扳手的夹持尺寸，安装时可以通过六角台施加足够扭矩，保证螺纹啮合到位，避免安装过程中因为夹持部位打滑造成螺纹损伤、密封失效的问题，六角台的对边尺寸严格遵循通用五金件的安装边界规范，不会出现相邻接头安装时扳手空间不足的干涉问题。接头两端设置的外螺纹段，分别对应不同规格的内螺纹接口，螺纹牙型采用通用连接螺纹标准，牙距、牙高公差控制在密封连接要求范围内，配合生料带、密封胶或者铜垫片使用时，可以承受1.6MPa以内的流体工作压力，适配常温工况下的水、压缩空气、低压液压油、惰性气体等多种介质。中心的通孔根据两端对接管路的通径做了平滑过渡设计，没有突兀的变径台阶，能最大程度降低流体经过接头时的局部阻力损失，减少管路系统的压力损耗，避免介质在变径位置形成涡流造成的管路振动、噪音问题。材质选用黄铜，一方面是因为黄铜具备优良的切削加工性能，在数控车削加工螺纹、六角外形时可以获得很高的尺寸精度与表面光洁度，加工效率高、刀具损耗小，适合批量生产；另一方面黄铜的耐锈蚀性能远优于普通碳钢接头，在潮湿工况、接触水介质的环境下不会轻易生锈卡滞，后期维护拆卸时不会因为螺纹锈蚀无法拆解，同时黄铜材质的塑性较好，螺纹啮合时可以产生微小的弹性变形，填充螺纹配合面的微小间隙，辅助提升密封性能。在实际设备装配中，这类接头的安装边界需要提前在三维布局阶段做好校核，要预留出扳手操作的空间，同时接头拧入对应内螺纹接口的深度要控制在合理范围，避免拧入过深顶坏对侧管路结构，或者拧入深度不足造成螺纹啮合扣数不够、承压时脱开的风险。建模过程中，这类零件需要重点保证螺纹牙型的参数准确性、六角台的对边尺寸公差、两端螺纹的同轴度要求，同轴度偏差过大会造成安装后管路别劲，长期受内压或者振动影响容易出现泄漏甚至断裂的问题，同时中心通孔的过渡圆角也要按照实际加工工艺设置，避免应力集中。
