可调U型螺栓铰接式快速夹钳

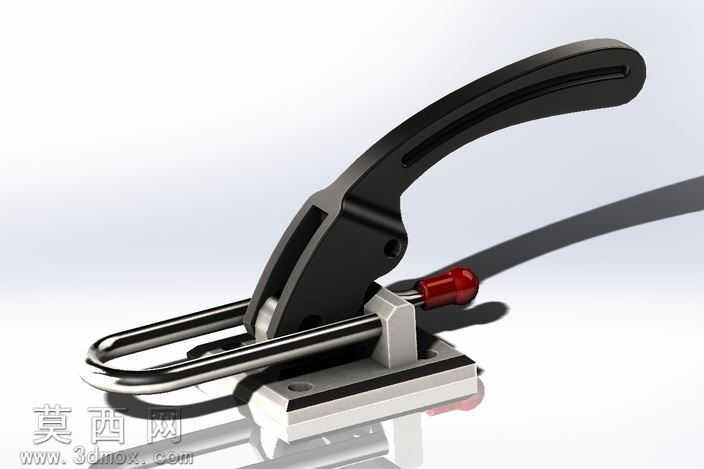

本作品为可调U型螺栓铰接式快速夹钳三维模型，建模阶段采用自底向上的装配设计思路，先完成各独立零件的参数化建模，再通过配合约束完成整体装配，确保各运动部件无干涉、活动行程符合实际使用需求。建模过程中对底座安装孔、手柄握持曲面、U型螺栓调节螺纹、锁止顶销等细节均做了精准还原，底座的沉头安装孔尺寸符合通用工装安装标准，可直接适配常见的工装台安装场景。材质与渲染阶段，针对不同零件的实际材质做了区分设置：主体受力金属部件采用哑光镀铬金属材质，还原五金配件表面的细腻金属质感与轻微反光特性，手柄部分采用黑色哑光工程塑料材质，模拟玻纤增强尼龙的磨砂触感，端部锁止顶销采用红色亮面酚醛树脂材质，还原操作端的醒目提示效果，渲染时采用柔和的工作室环境光，搭配底部反光台面，清晰展现夹钳的结构轮廓与各部件的材质差异，同时通过阴影设置强化模型的立体感。结构设计上，该夹钳采用铰接式杠杆省力结构，通过手柄的扳动带动内部连杆机构实现U型拉钩的快速锁紧与释放，U型螺栓结构支持夹持行程的微调，可适配不同厚度的工件夹持需求，锁止顶销可在夹紧状态下防止手柄意外松脱，保障夹持可靠性，整体结构紧凑，操作便捷，符合快速夹具的人机工程设计要求，手柄的曲面弧度贴合手部握持形态，长时间操作不易产生疲劳。设计过程中充分考虑了实际加工的工艺可行性，各金属零件的壁厚、圆角、倒角均符合冲压、机加工的常规工艺要求，塑料手柄的拔模角度设置合理，可直接用于后续的工程图导出与生产参考，模型的装配约束完全还原实际产品的运动逻辑，可直接用于运动仿真演示，验证夹紧行程与锁紧力的传递路径。
