小型机用台虎钳夹持工装结构设计

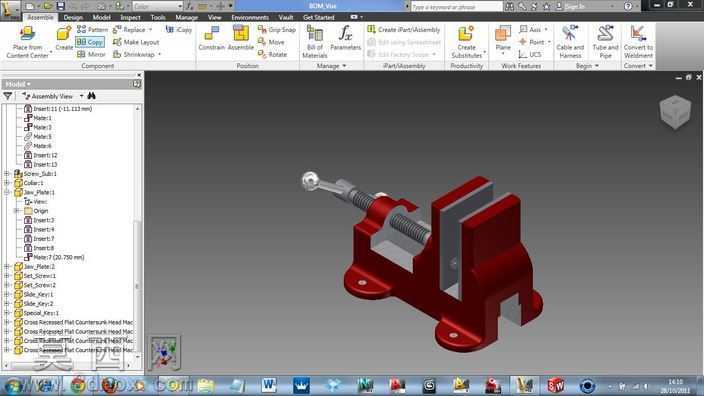

本作品为小型机用台虎钳三维建模成果，建模过程依托Autodesk Inventor软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再通过装配约束完成整体组合，确保各部件运动逻辑符合实际机械原理。模型外观采用金属质感渲染方案，固定钳身、活动钳身主体赋予铸铁类哑光红漆材质，还原工业台虎钳的经典涂装效果；传动丝杠、手柄、紧固螺栓等部件赋予抛光金属材质，模拟钢制零件的金属光泽与机加工表面质感；钳口板部分赋予高硬度合金钢材质，表面做细微纹理处理，还原钳口防滑齿的细节特征，整体渲染光影柔和，结构层次清晰，各部件辨识度高。结构设计上，该台虎钳遵循经典机用虎钳的传动逻辑，核心采用丝杠螺母传动机构实现夹紧动作，固定钳身设置两处带安装孔的底座支脚，可通过螺栓固定在工作台面保证使用稳定性；活动钳身与丝杠端部通过回转结构连接，转动端部带防滑滚花的球形手柄即可带动活动钳身沿导轨方向做直线往复运动，配合固定钳身的钳口实现工件的夹紧与松脱；钳口板通过沉头螺钉分别固定在固定钳身与活动钳身的夹持端面，磨损后可单独拆卸更换，降低后期维护成本。设计过程中充分考虑小型台虎钳的使用场景，整体尺寸紧凑，适合轻型工件的夹持作业，各零件的配合公差经过合理推演，丝杠与螺母的传动间隙控制在合理范围，既保证传动顺畅无卡滞，又避免间隙过大导致夹持精度不足；活动钳身与固定钳身的导轨配合面做了限位结构设计，防止活动钳身在移动过程中出现偏移翘起，保证夹持面的平行度，满足钳工划线、小型零件打磨、轻量装配等作业的夹持需求。建模过程中对所有零件的特征做了全参数化关联，后续可根据实际使用需求快速调整钳口开度、整体高度、底座安装尺寸等参数，快速衍生出不同规格的同系列台虎钳模型，为后续的工程图导出、实物加工、运动仿真提供完整的三维数据支撑。
