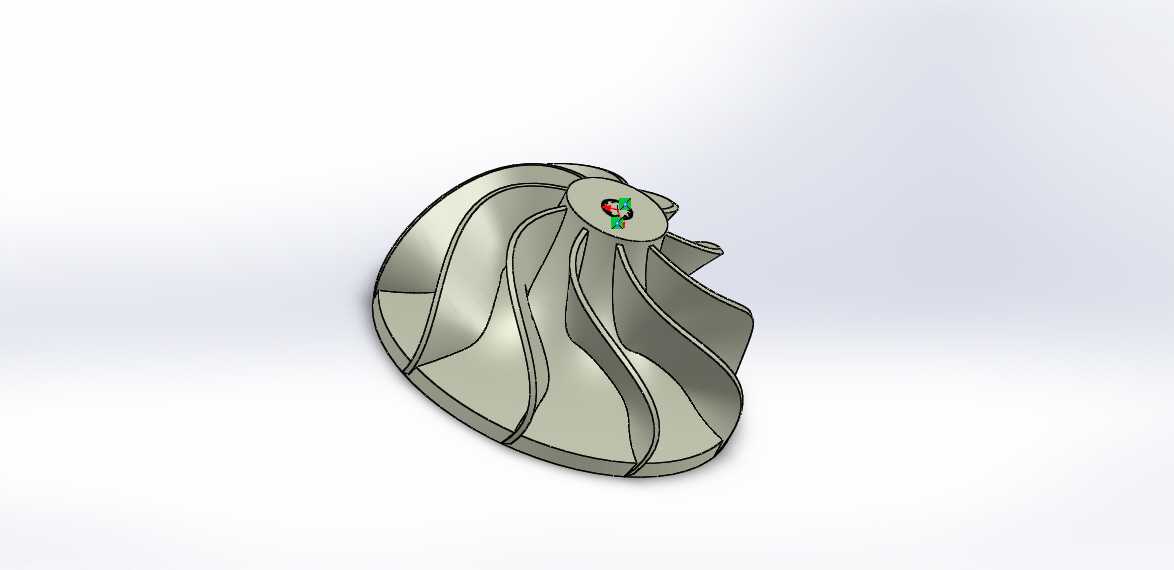

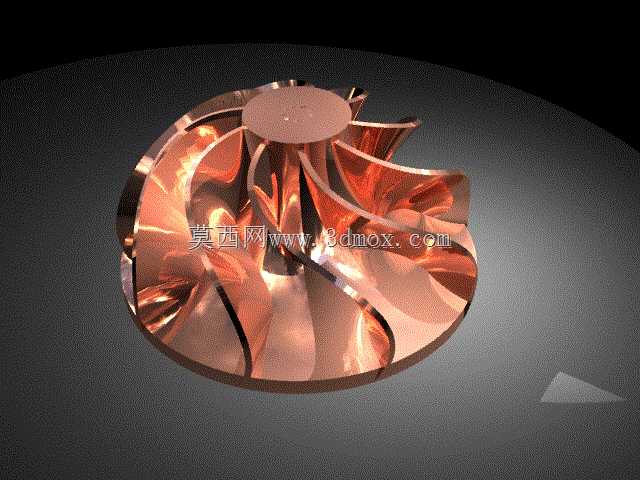

在流体动力转换类设备的核心部件选型与结构设计中,涡轮转子的型线精度直接决定整套设备的能量转换效率,这类部件广泛应用在蒸汽透平装置、水力发电转轮组、涡轮增压动力单元、工业流体输送增压泵组等场景中,承担着将高压流体的压力能、动能转化为旋转轴输出机械功的核心作用。从实际工程落地的角度看,这款转子采用了后弯式扭曲曲面叶片设计,叶片沿轮毂周向均匀排布,每一片叶片的进出气角度都经过流场仿真迭代修正,能够在高压流体高速冲刷的工况下,减少叶片表面的气流分离损失,避免局部涡流造成的能量耗散,同时降低流体脉动带来的轴向振动,提升转子运行时的稳定性。轮毂部分采用中心带定位凸台的圆盘结构,中心区域预留的安装孔位可与传动轴通过键连接实现扭矩传递,凸台端面的平面度公差需要控制在0.02mm以内,保证转子装配后与轴系的同轴度,避免高速旋转时出现动平衡超差的问题。叶片与轮毂的连接位置采用大圆角过渡结构,能够有效分散高速旋转时叶片根部的离心应力,避免长期交变载荷下出现根部疲劳裂纹,延长部件的服役寿命。在设计过程中,需要先根据目标工况的流体参数,确定转子的进出口直径、叶片安装角、叶片数量等核心参数,再通过三维曲面建模完成叶片型面的构建,建模时要保证叶片型面的曲率连续,避免出现局部曲率突变导致的流场紊乱,同时要校核转子在最高工作转速下的结构强度,确认叶片最大变形量在许用范围内,还要完成动平衡配重的结构预留,在转子轮盘的端面预留配重去重区域,方便后续动平衡工序的精度调整。从安装边界来看,这类转子的外径尺寸需要匹配设备蜗壳的内腔流道尺寸,转子与蜗壳内壁的间隙要控制在合理范围内,间隙过大会造成流体泄漏降低效率,间隙过小则容易在转子受热膨胀时出现刮蹭故障,轴向安装位置要对准流体喷嘴的出口方向,保证高压流体能够精准冲击到叶片的做功区域,最大化能量转换效率。实际应用中,这类铜质材质的转子多用于中小功率的流体动力设备,铜材本身的抗腐蚀性能较好,能够适应部分带有弱腐蚀性的流体工况,同时材质的切削加工性能优异,能够通过五轴铣削加工实现高精度的叶片型面,满足设计的型线精度要求。
- 上一篇:流体动能转换用离心式叶轮结构
- 下一篇:简易电机传动机构三维结构设计
- 全部评论(0)
- 模板大小: 1.41 MB
- 售价:5金币
- 下载次数: 174
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
