风沙区段铁路轨道防护挡沙装置结构

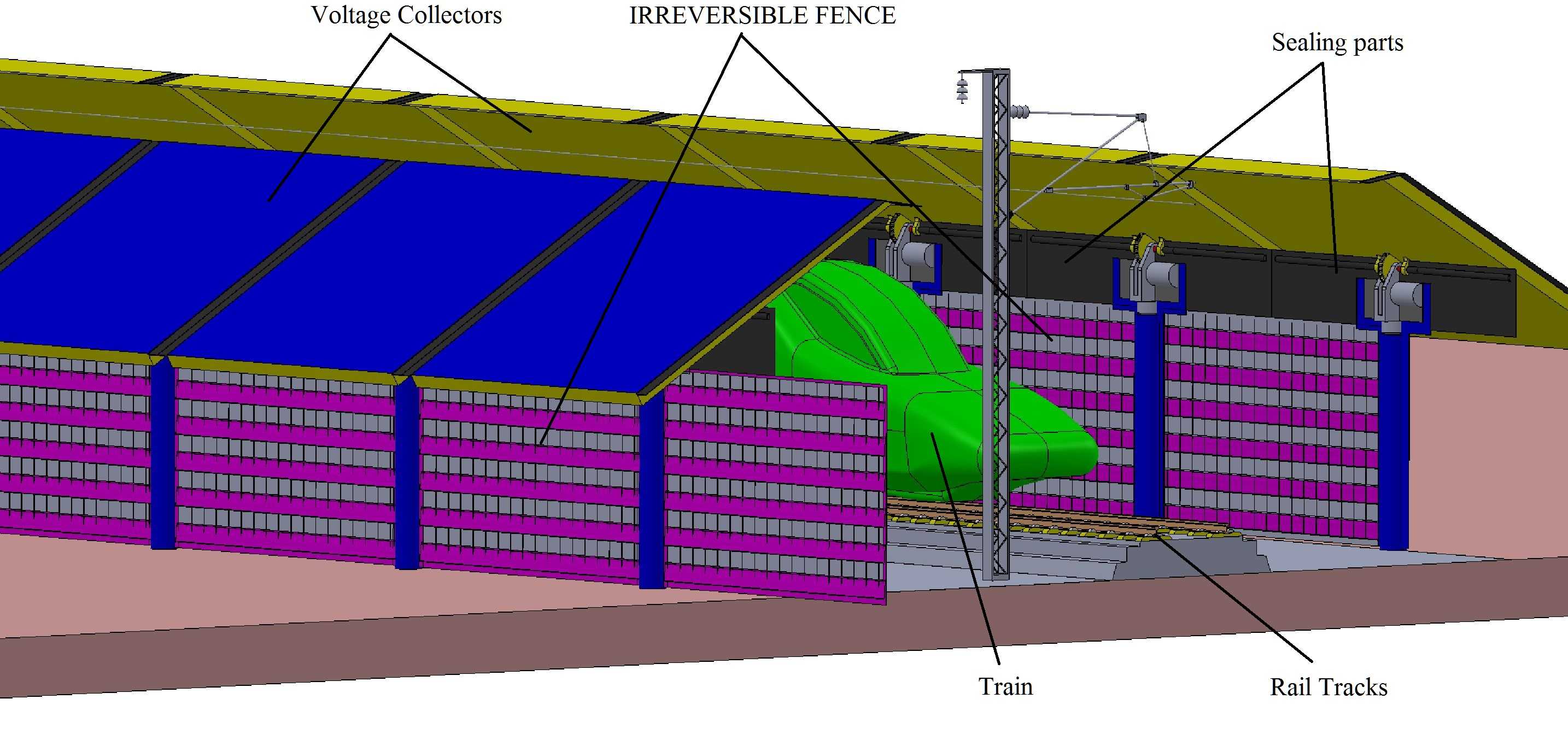

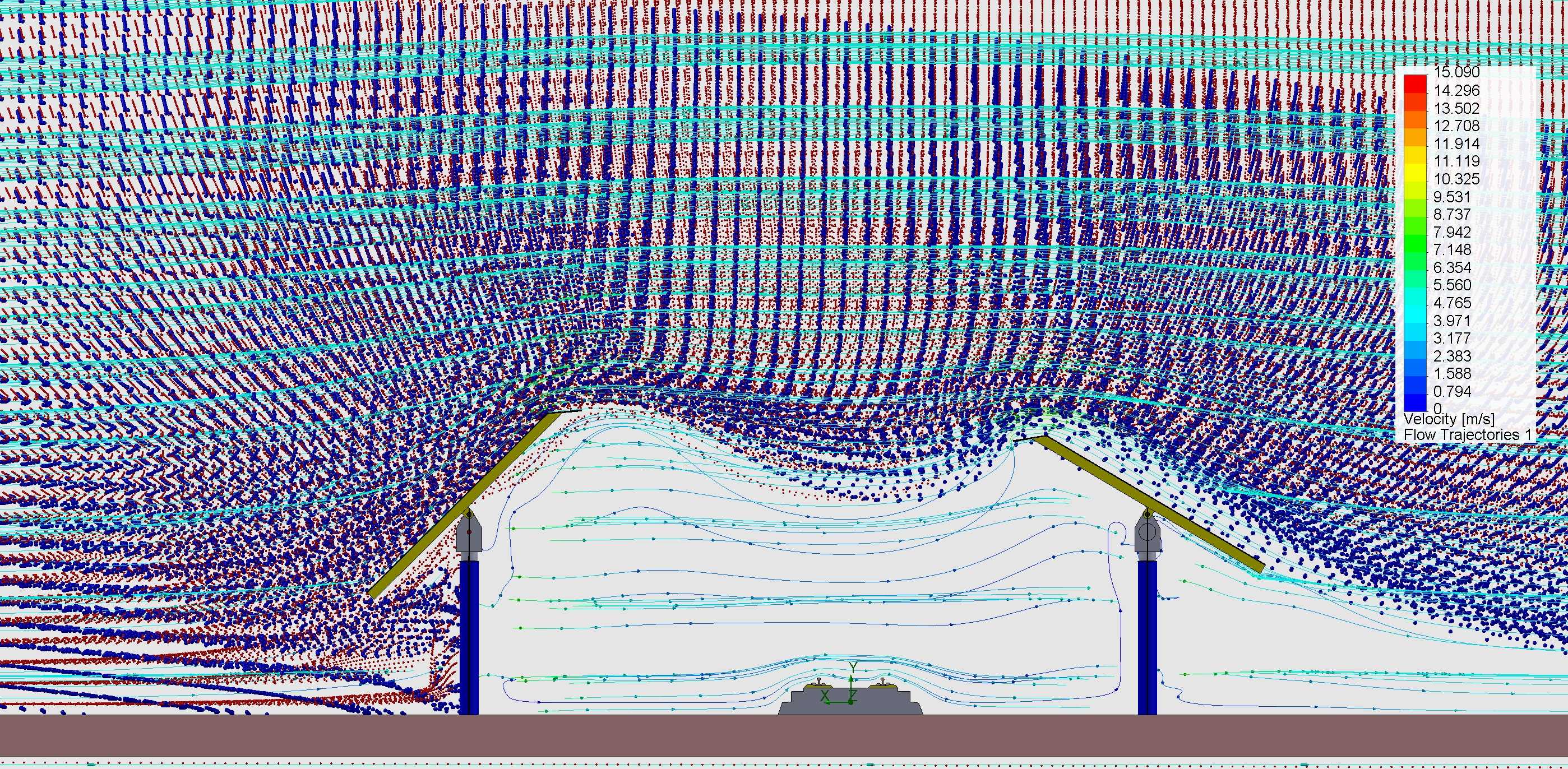

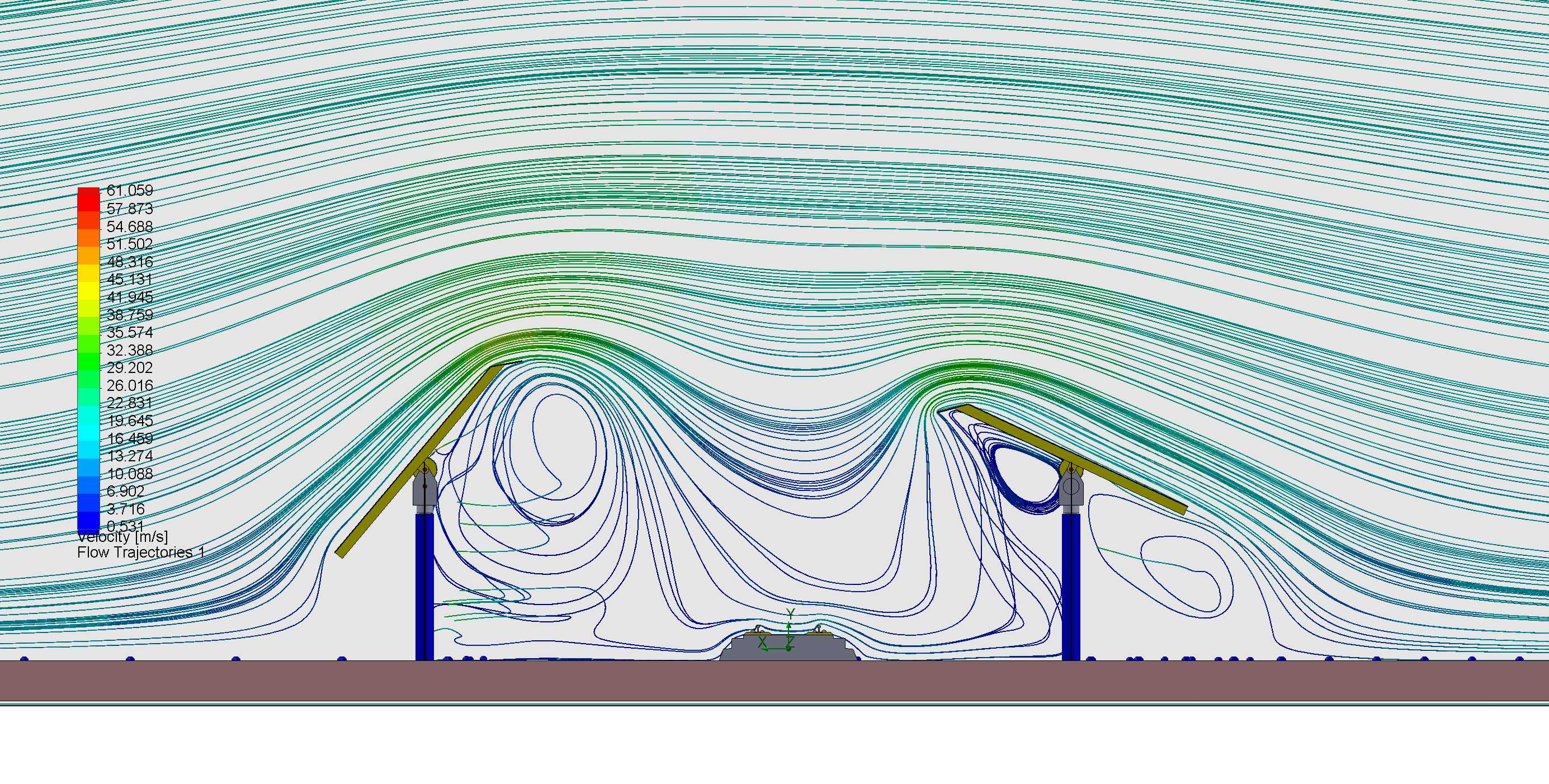

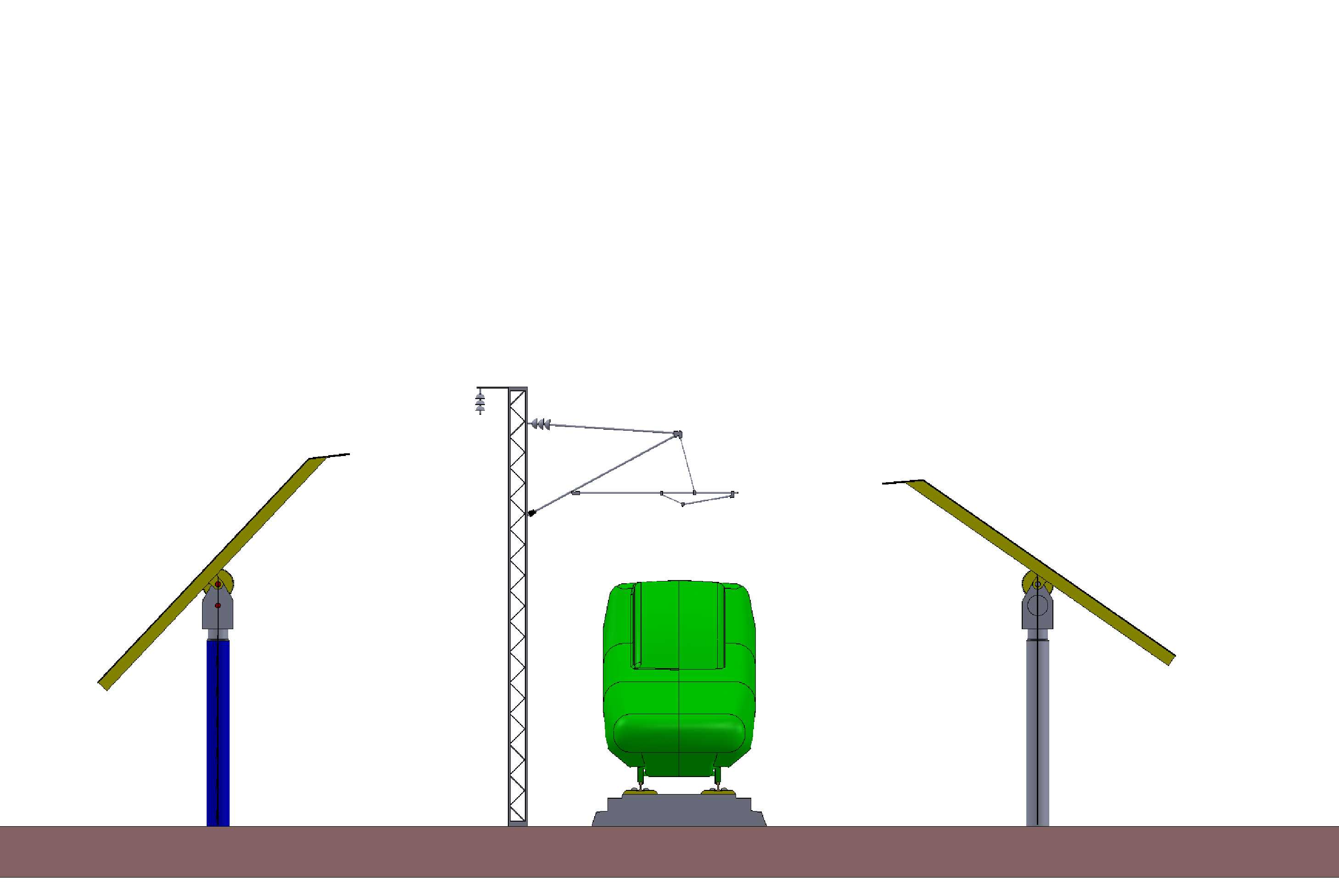

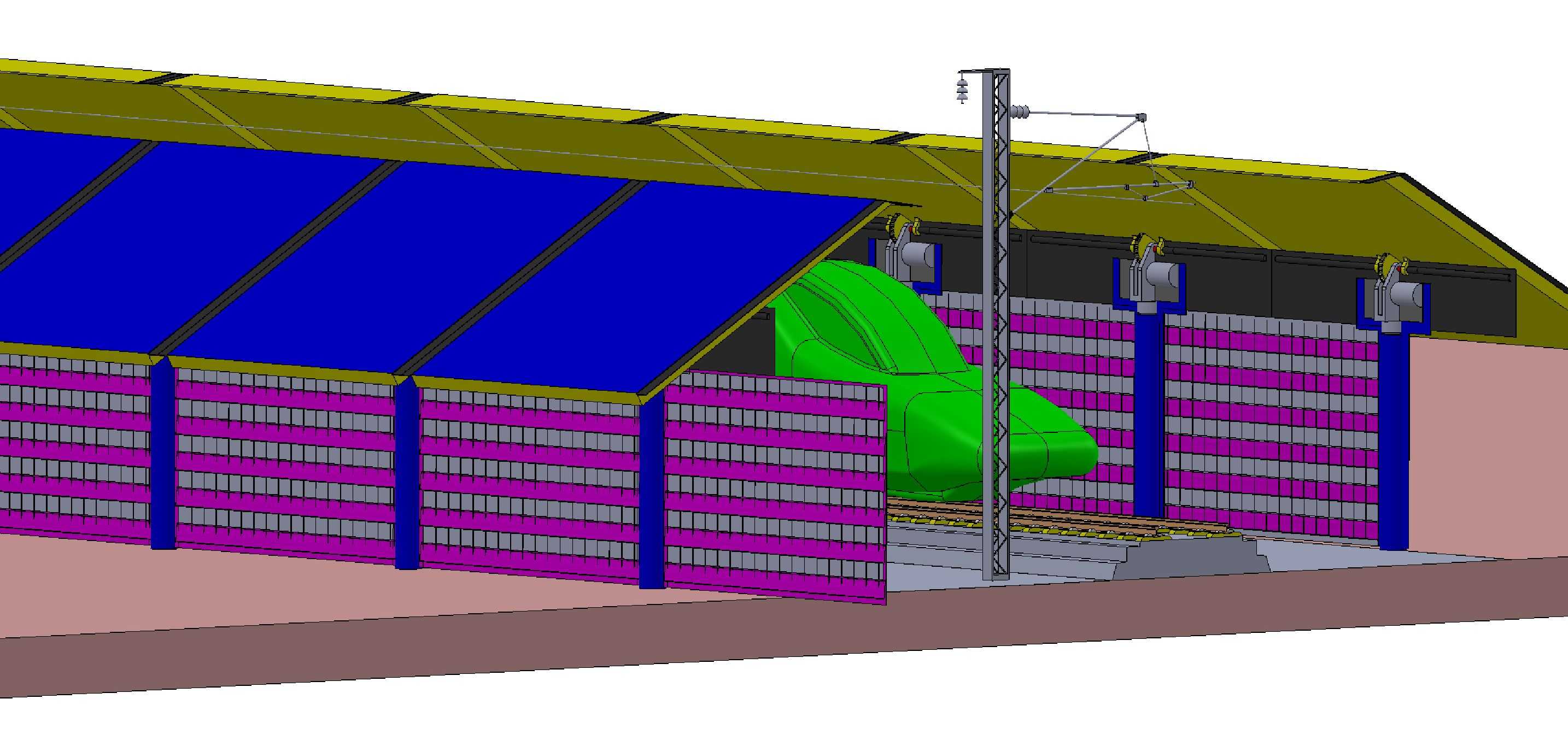

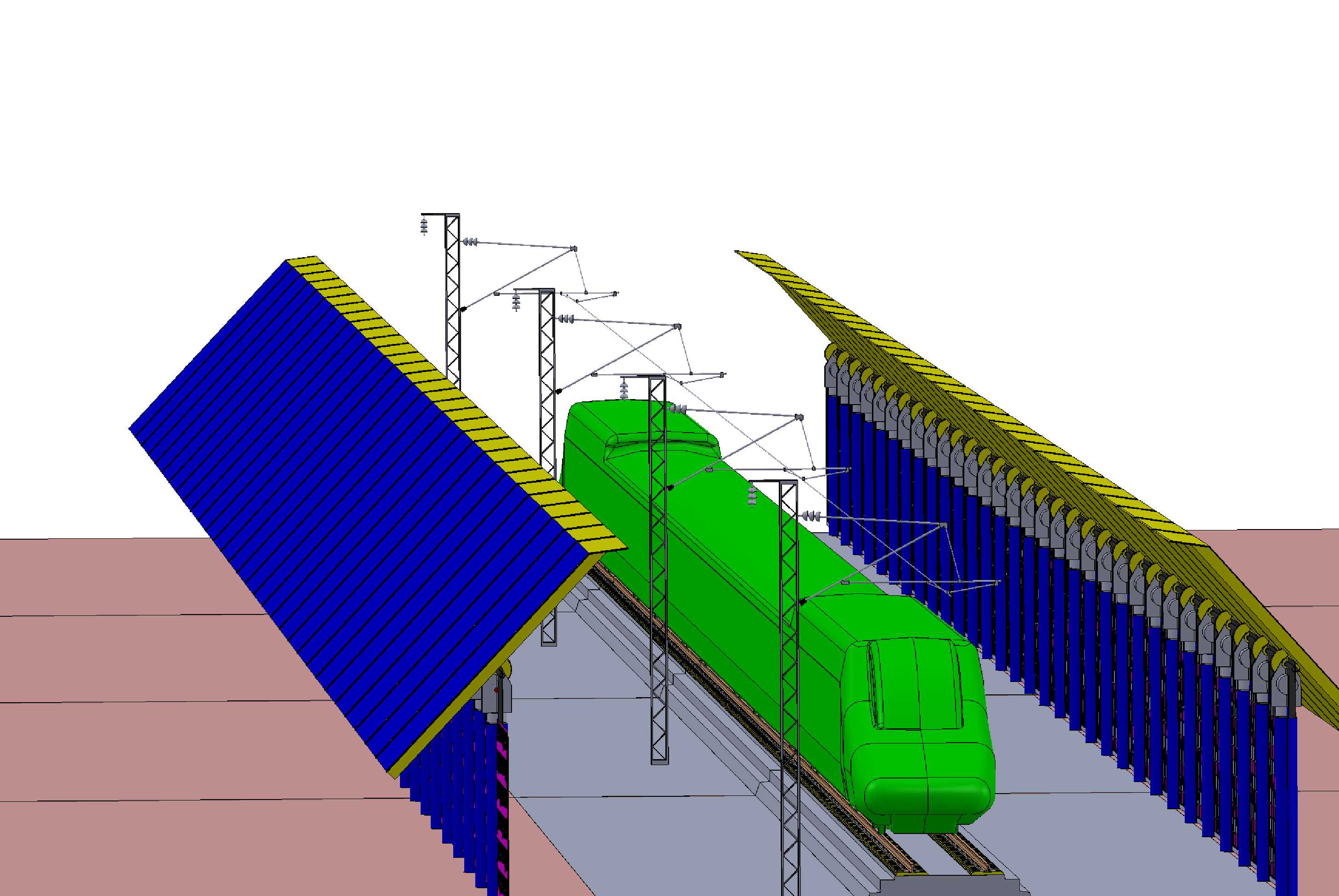

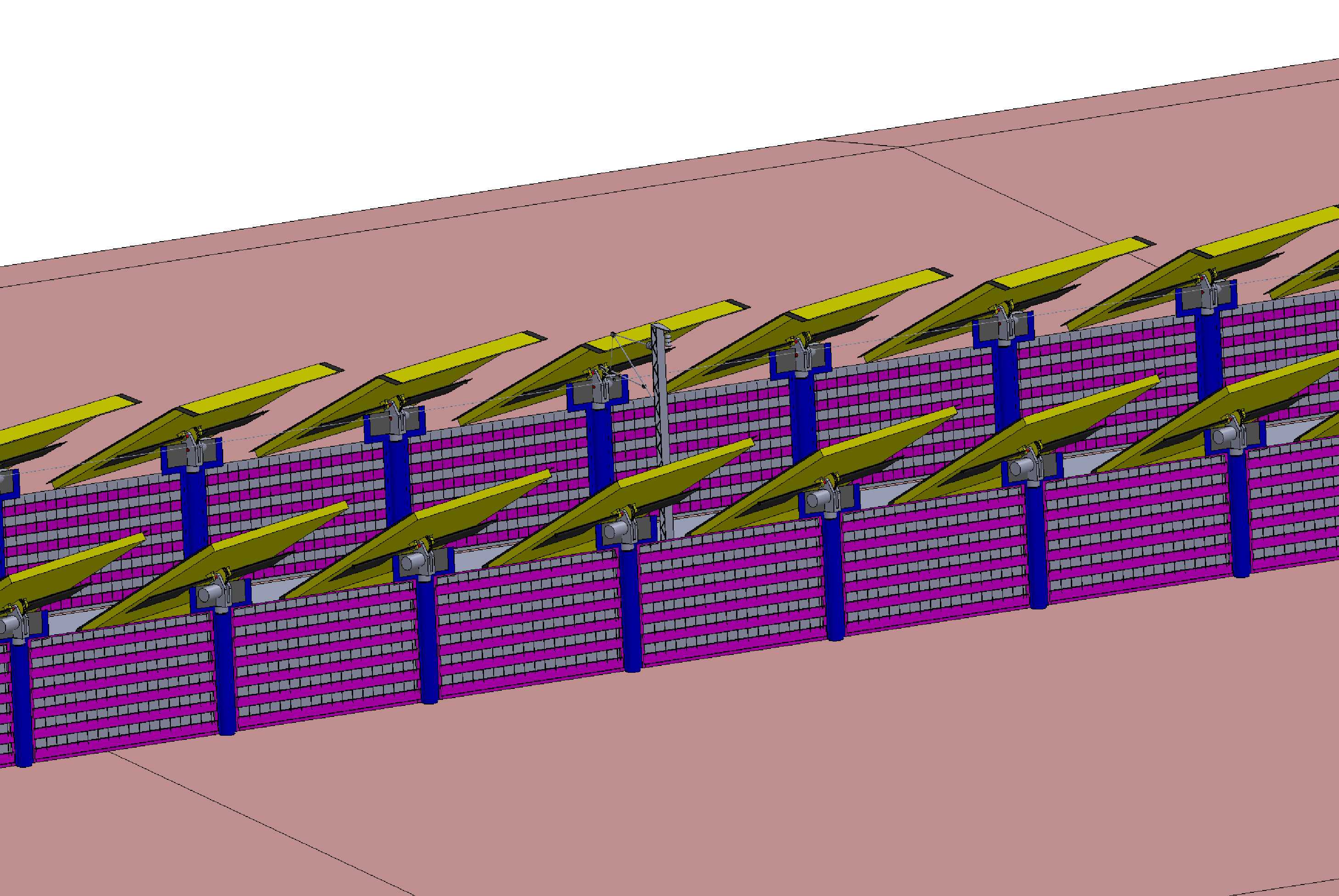

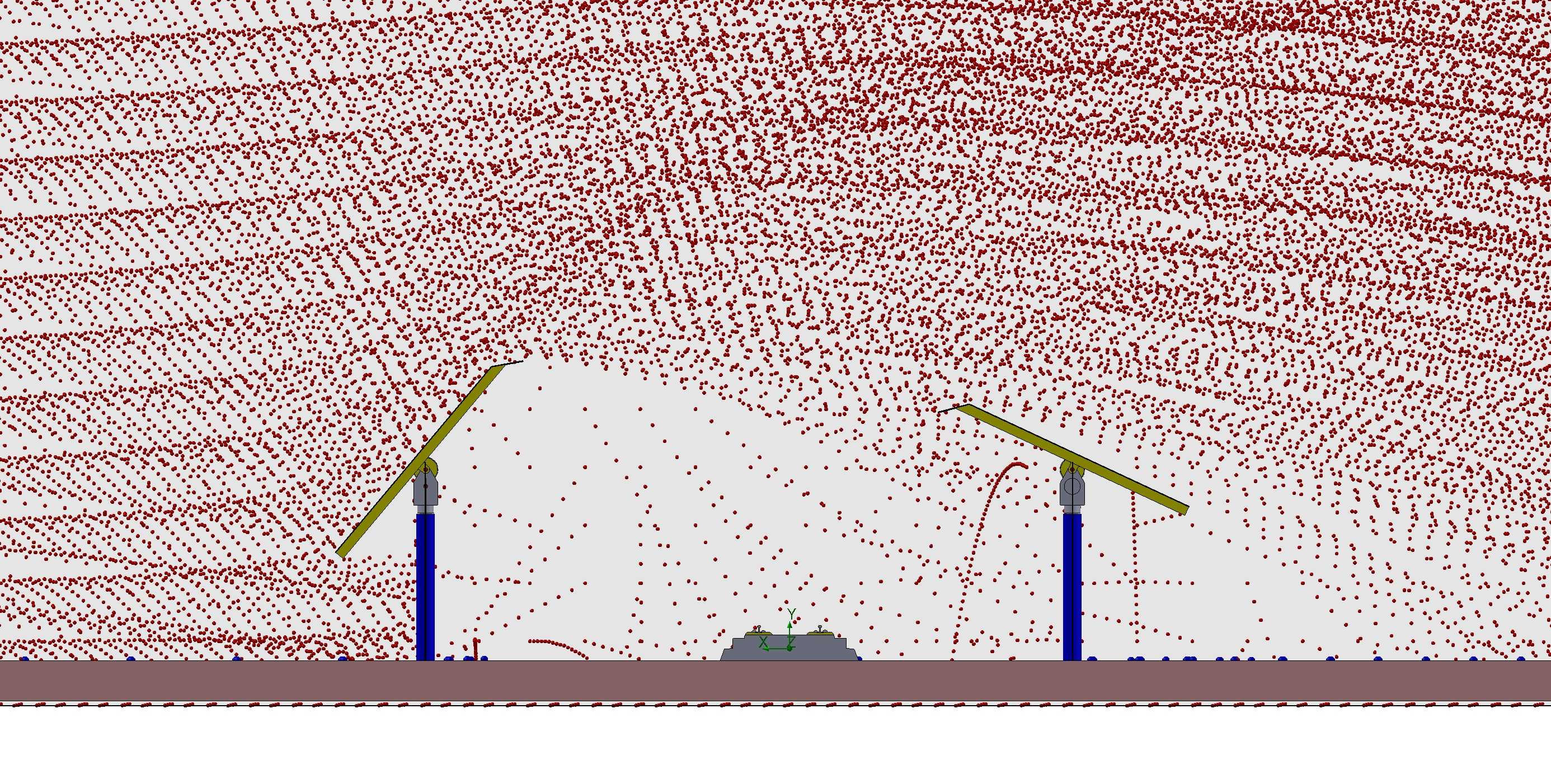

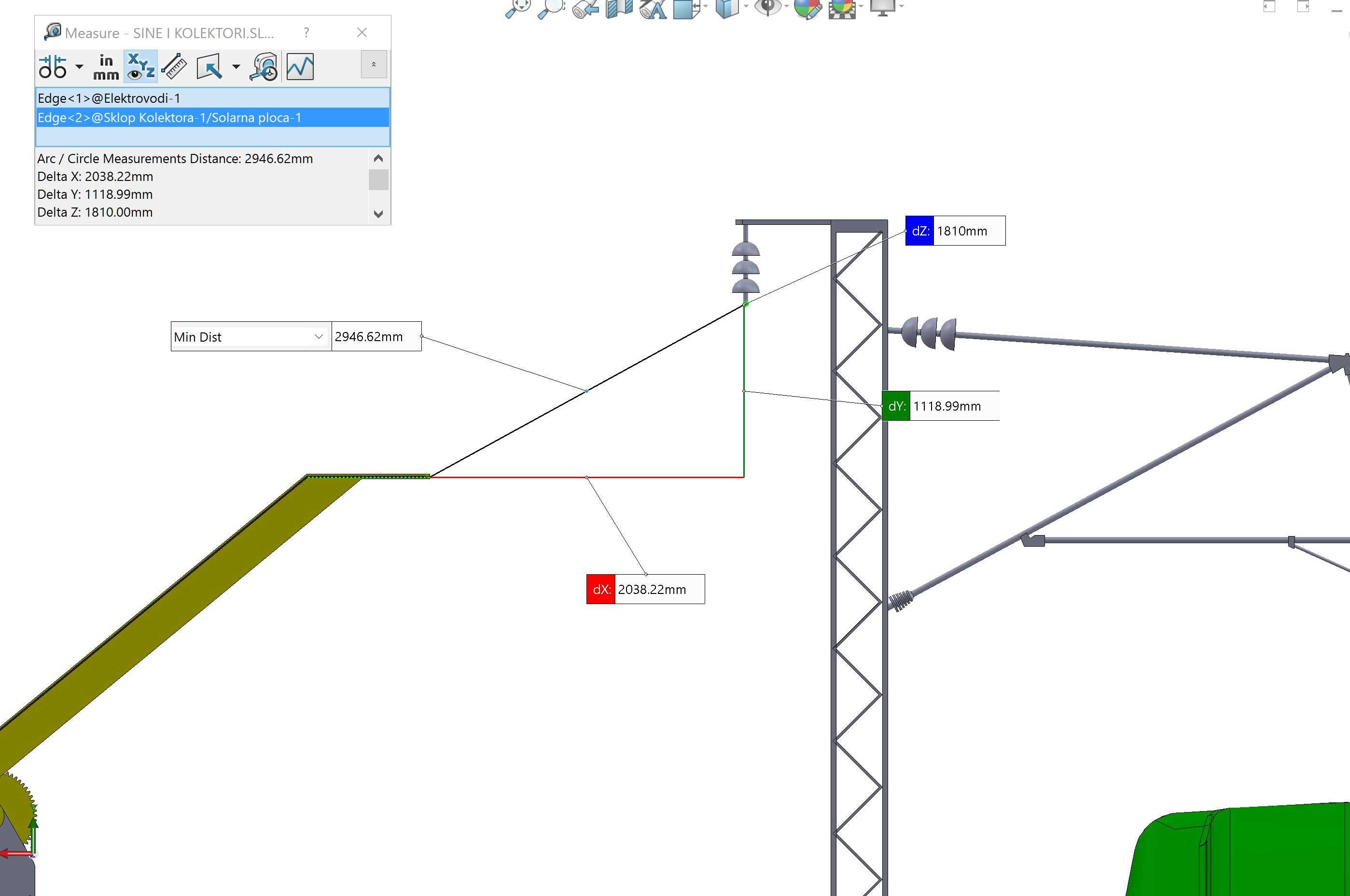

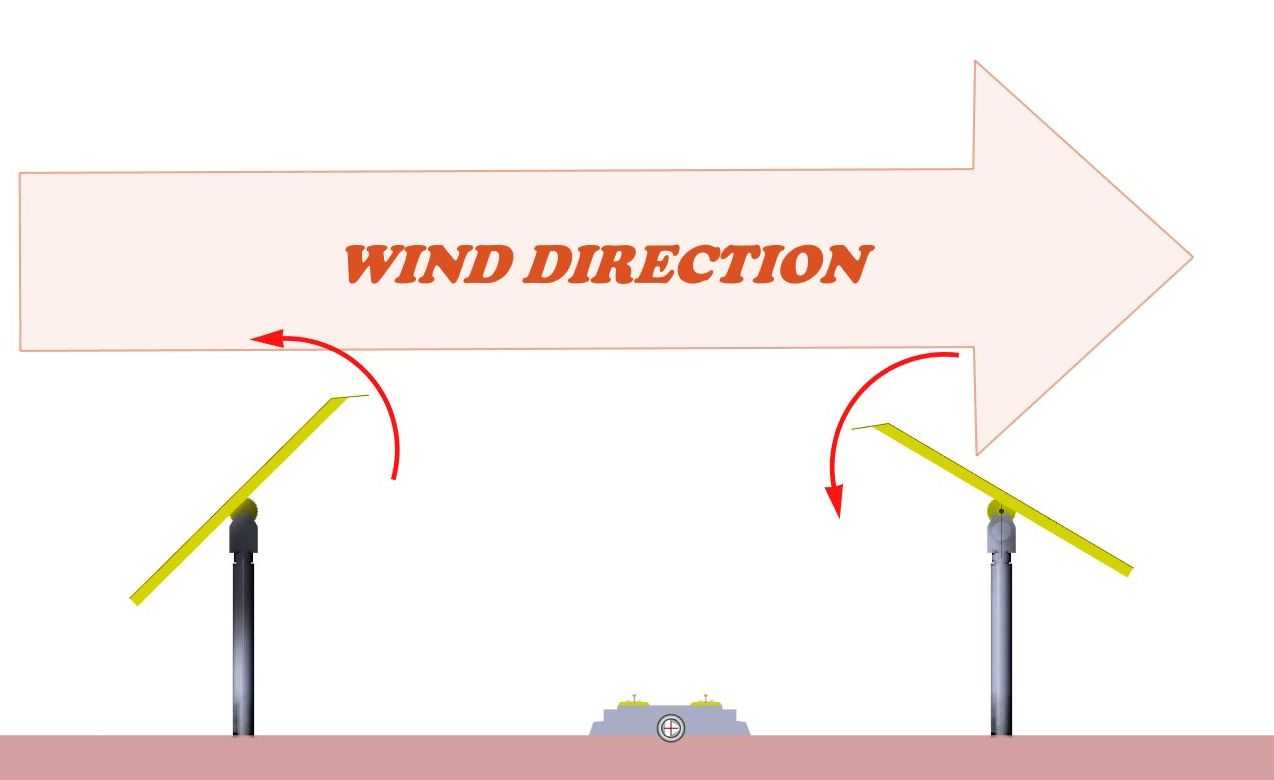

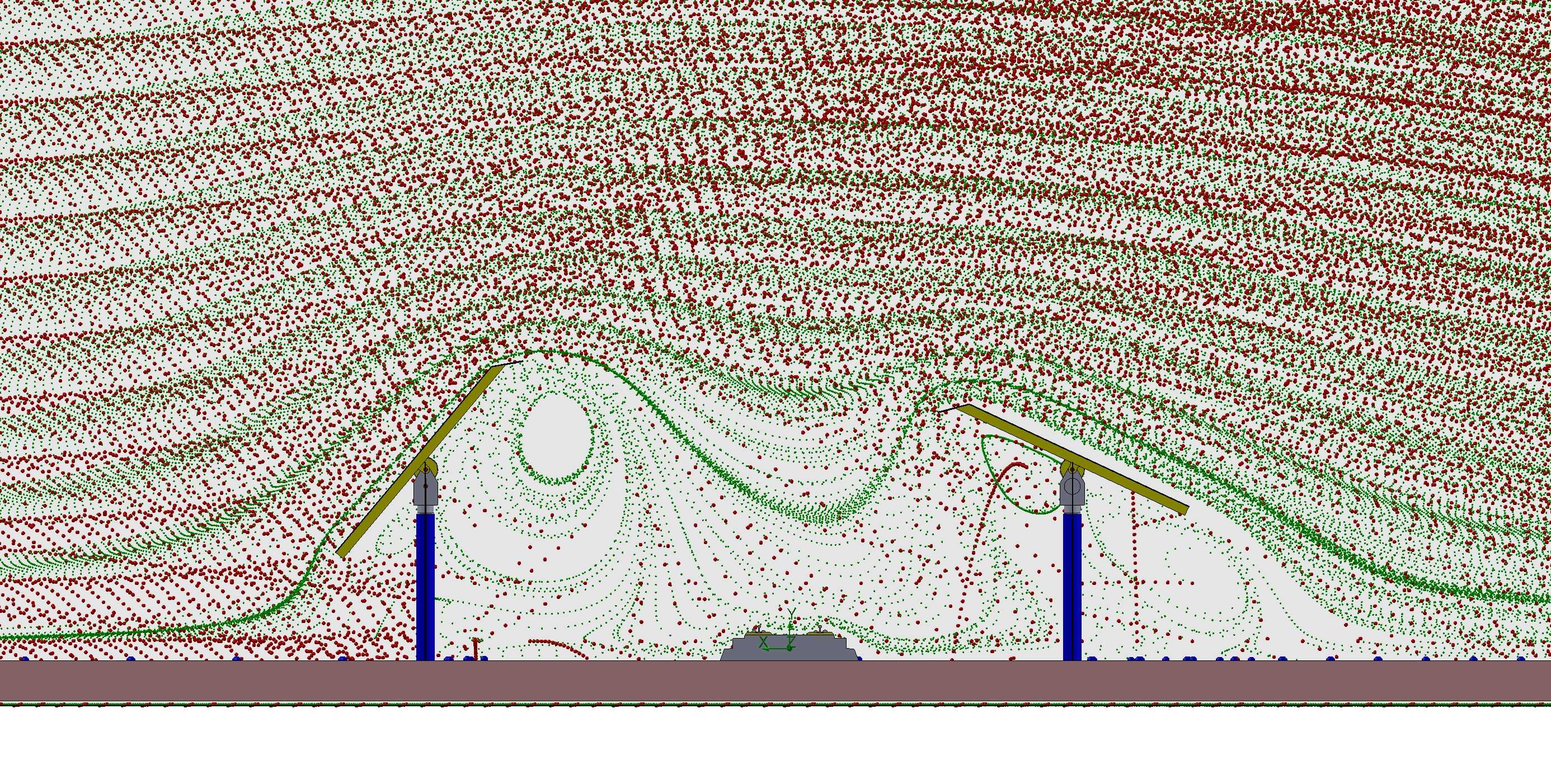

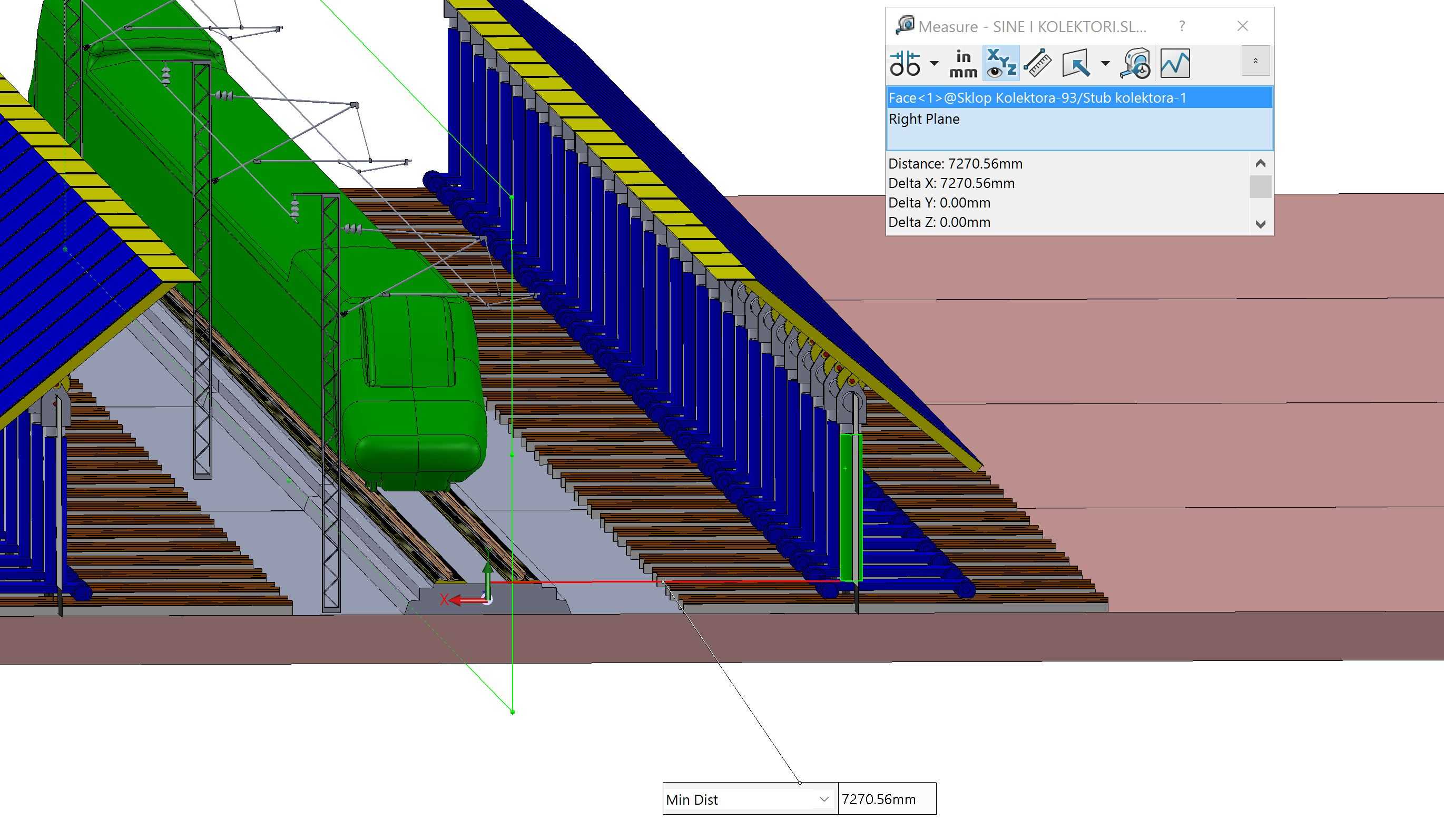

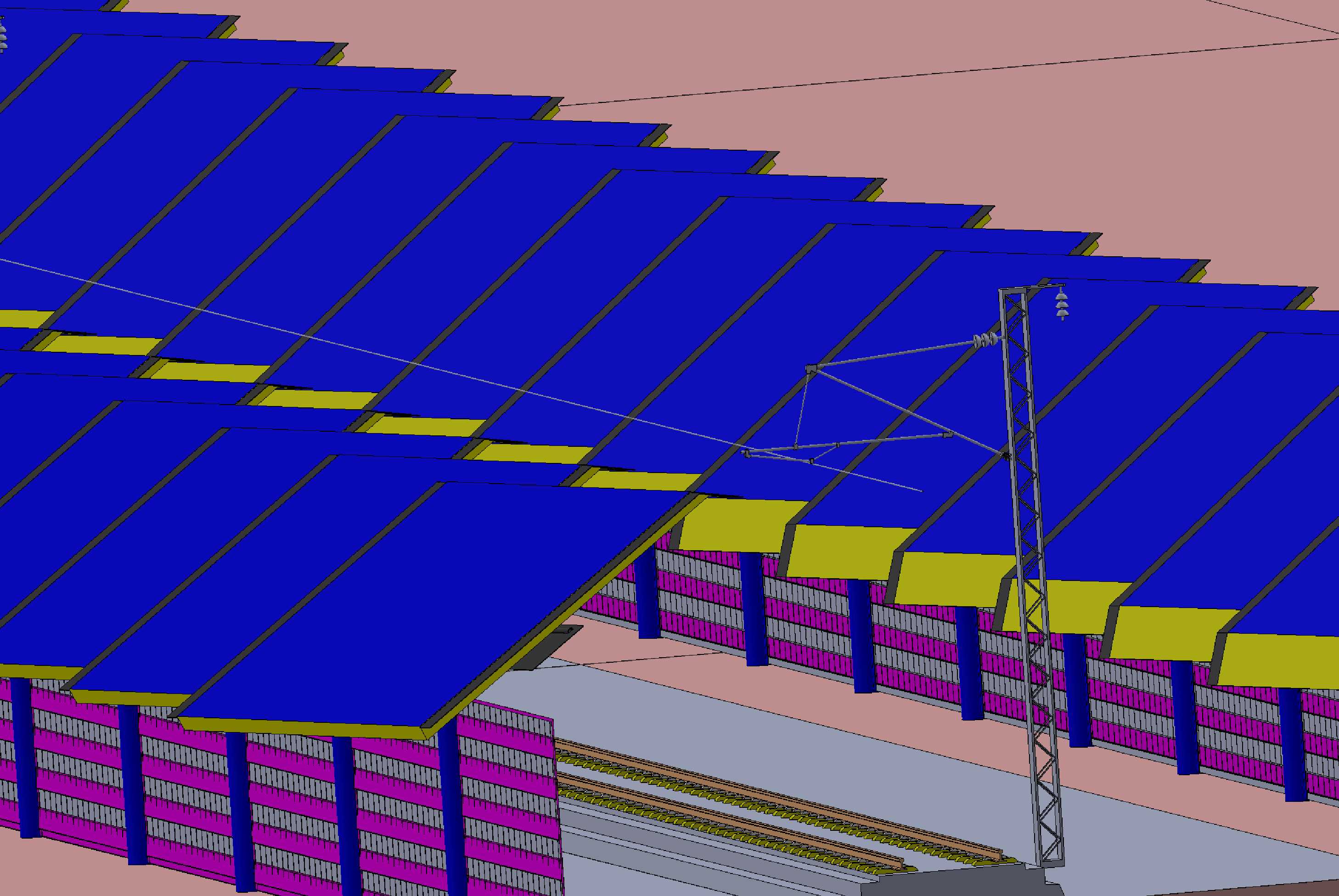

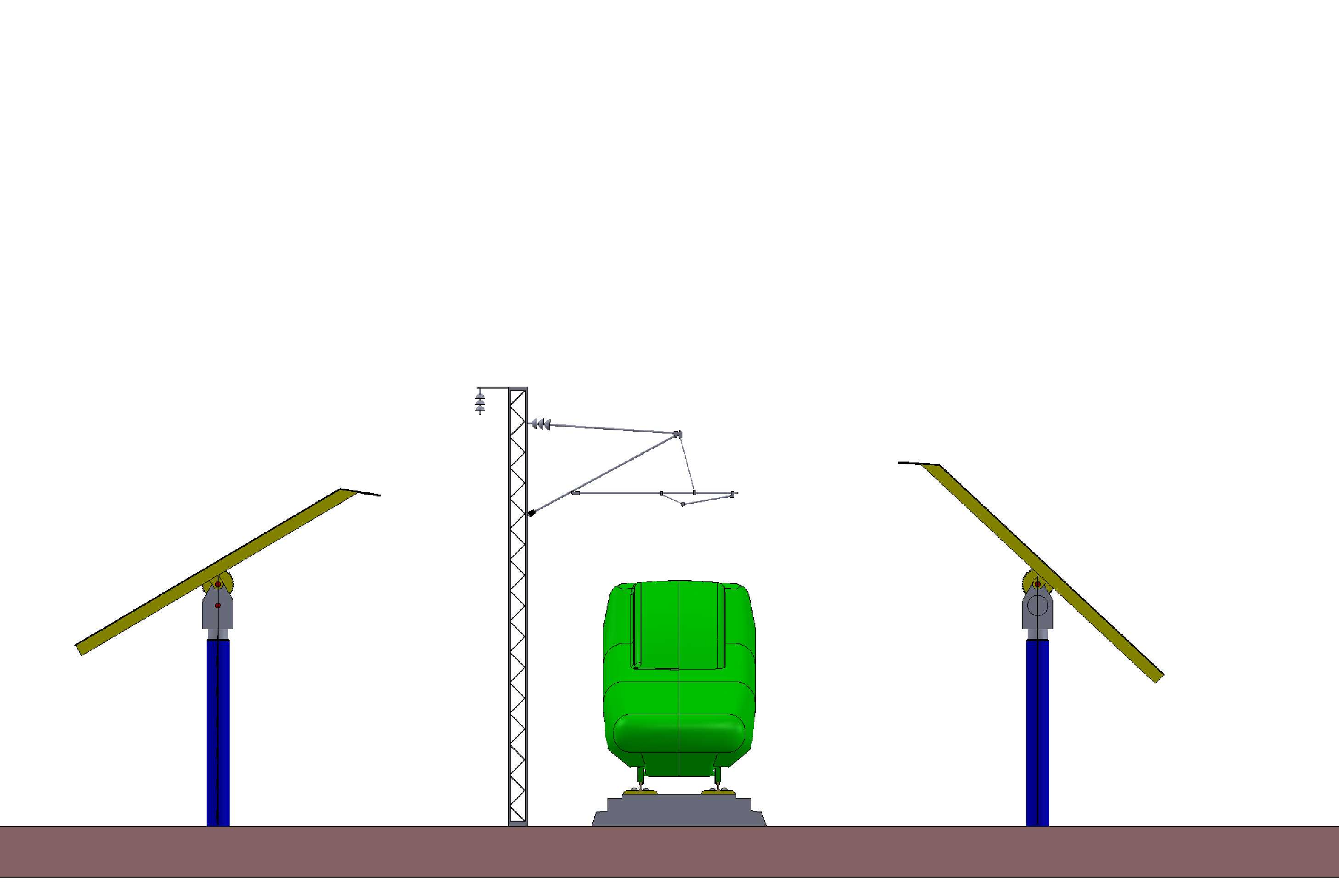

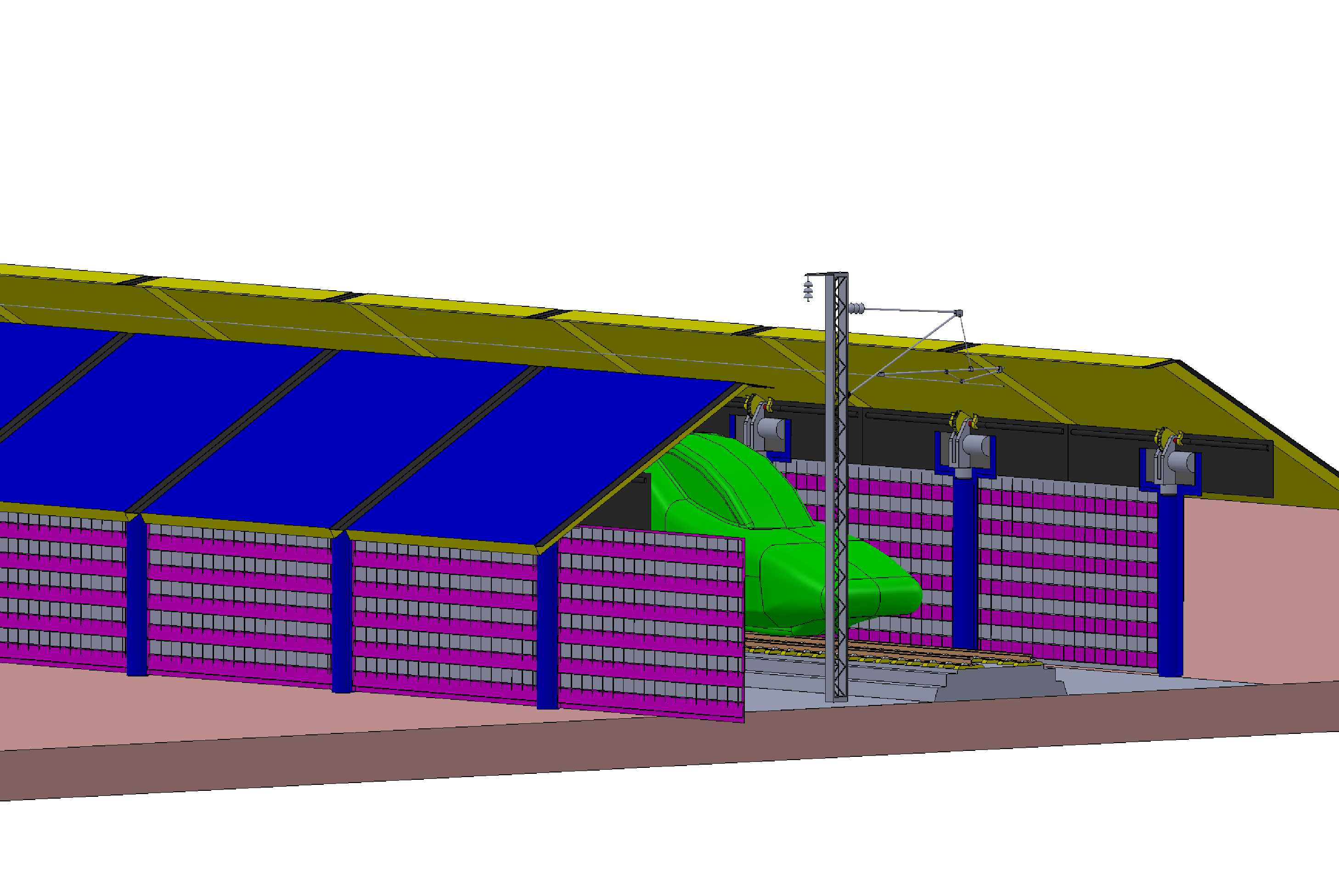

该装置针对西北戈壁、荒漠风沙区段铁路线路的沙害防护需求设计，主要布设在常年主导风向与线路走向夹角较大的沙害频发区段，覆盖轨道、接触网立柱及列车通行限界外侧区域，避免流沙掩埋轨道、磨蚀接触网部件、干扰列车正常行驶。装置主体采用双侧非对称布设形式，迎风侧挡沙板倾斜角度设置为与主导风向形成顺导夹角，既可以降低风沙流的过境流速，促使沙粒在挡沙结构外侧提前沉降，又能避免垂直挡风造成的结构风压过载，减少强风天气下结构失稳的风险。背风侧挡沙结构沿线路纵向连续排布，板件之间采用插接式拼接结构，相邻板件预留微量形变间隙，可抵消昼夜温差带来的型材热胀冷缩应力，同时方便后期局部损坏板件的快速更换，无需整体拆卸相邻结构。结构支撑立柱采用与接触网立柱错位布设的方案，安装边界严格控制在铁路建筑限界以外，支撑基础采用浅埋式混凝土配重块，无需在线路路基上进行大规模深基坑开挖，避免破坏原有路基的稳定性，同时适配既有线路的加装改造需求，不会干扰接触网的正常供电与检修作业。挡沙板主体采用带竖向加强筋的压型板材，板面做耐磨抗老化处理，可长期抵御风沙颗粒的高速冲蚀，板体顶部设置向外延伸的导沙檐，能够将翻越板体的少量沙粒导向结构外侧的积沙带，防止沙粒掉落到轨道道床区域。结构整体高度覆盖列车车体侧面及接触网下部区域，既不会干扰接触网受电弓的正常取电作业，又能在列车通过时形成局部防风区域，降低强横风天气下列车运行的侧风风险，同时减少沙粒对列车车体表面、转向架部件的磨蚀。设计过程中充分考虑现场施工的便捷性，所有构件均采用标准化模块化设计，单块板件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，适配荒漠区段交通不便、大型设备难以进场的施工条件。结构底部与道床侧面预留足够的排水间隙，不会阻挡线路区域的雨水自然排放，避免积水浸泡路基造成病害，同时间隙高度设置小于常见沙粒的堆积启动高度，防止沙粒从底部间隙窜入轨道区域。
