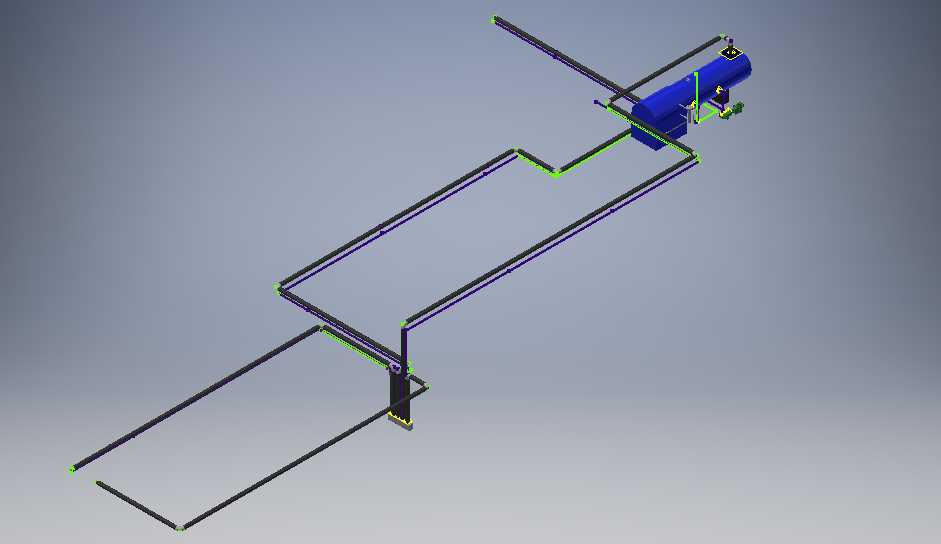

工业厂区蒸汽输送管路系统三维结构

这套蒸汽管路结构主要面向工业厂区生产场景的蒸汽介质输送需求，覆盖从蒸汽发生端到各用汽点位的全路径输送功能，可适配生产车间工艺用汽、厂区采暖伴热、生产设备预热等多类实际工况，在化工、食品加工、纺织印染等需要稳定蒸汽供给的生产场景中，这类管路是保障生产连续运行的核心公用工程组成部分。从结构设计来看，管路采用多段直管搭配弯头的走向布置，整体沿厂区架空敷设路径规划，避开地面人员通行、物料转运的通道空间，同时预留足够的安装检修操作空间，管路的支撑点位设置在管线转角、长距离直管段的合理间距位置，抵消蒸汽输送过程中产生的热胀冷缩位移量，避免管路应力集中导致的焊缝开裂、支架变形问题。管路上集成的卧式罐体为蒸汽缓冲分配单元，可对上游来的高压蒸汽进行稳压缓冲，同时分离蒸汽输送过程中夹带的冷凝水，通过罐体下部的疏水结构及时排出积水，避免水锤现象对管路和末端用汽设备造成冲击损坏，罐体上设置的接口分别对应主蒸汽输入、多支路输出、安全泄放、液位检测等功能点位，匹配不同支路的蒸汽压力、流量分配需求。设计过程中优先考虑管路的阻力损失控制，尽量减少不必要的弯头数量与管路变径节点，长距离输送段保持统一管径保障蒸汽流速稳定在合理区间，避免流速过高带来的管路振动、噪音问题，同时也降低流速过低导致的蒸汽温降过大、冷凝水过多的问题。安装边界方面，架空敷设的管路底部净空满足厂区物料运输、人员通行的高度要求，管路与周边其他公用工程管线（电缆桥架、压缩空气管路、给排水管路）保持足够的安全间距，避免不同管线之间的运行干扰，支架的安装基础点位避开厂区地下管线、设备基础的位置，保障支撑结构的承重稳定性，管路的法兰连接、焊接节点位置预留足够的操作空间，方便后期检修时的拆装、密封件更换作业。整体结构还原了实际工业蒸汽管网的典型布置逻辑，可作为厂区蒸汽管路规划、支吊架设计、应力校核的参考三维结构，帮助设计人员直观校验管路走向的合理性，提前排查安装过程中可能出现的空间干涉、检修空间不足等问题。
