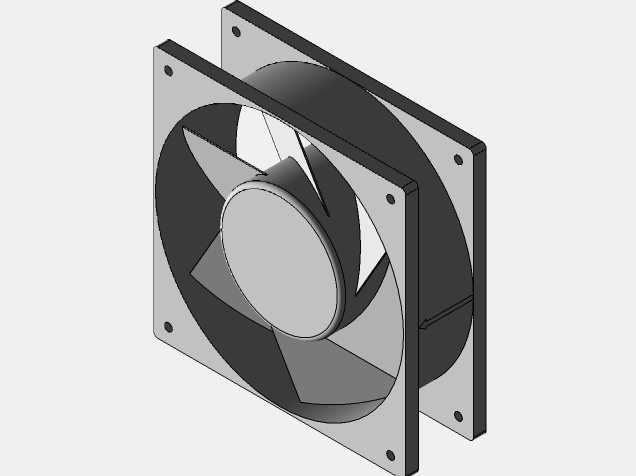

119mm规格115V交流轴流风机结构设计

在工业电控柜散热、小型设备风冷、通讯机柜通风这类场景里，轴流风机是最常用的风冷执行部件，这款119mm见方的交流轴流风机，就是针对常规小空间通风散热需求设计的标准件。从安装边界来看，它采用正方形法兰安装结构，四个安装孔位对称分布在法兰四角，安装时不需要额外做复杂的适配结构，只要在安装面板上开出对应尺寸的通风口，预留好法兰贴合的平面度，用标准紧固件就能完成固定，法兰边的厚度经过适配，既不会因为过薄导致安装时受力变形，也不会因为过厚占用过多柜体内部的纵深空间。从功能特性来说，这款风机采用115V交流供电，不需要额外搭配开关电源转换电压，直接适配对应制式的工业供电回路，风量参数能够满足单柜容积在数个立方以内的密闭空间空气循环需求，运行时的气流沿轴向直吹，风阻损失小，能够快速把设备内部发热元件产生的热量带出柜体，避免局部积热导致电子元件降频或者寿命衰减。设计思路上，这款风机的外框采用一体成型的硬质结构，兼顾支撑强度与风道导流作用，风叶的叶型经过弧度优化，在保证额定风量的前提下，尽量降低运转时的气流紊流噪音，中心的电机容纳舱采用流线型过渡结构，减少对进风气流的阻挡，前后双法兰的结构既可以满足嵌入式安装的需求，也可以适配外挂式的安装场景，不管是装在柜体侧面板还是顶部排风位，都能保证贴合密封，避免出现漏风导致的散热效率下降。实际选型应用的时候，要注意安装面的开孔尺寸不能小于风机内圈的通风口径，否则会遮挡风道导致风量损失，同时安装位置要避开大颗粒粉尘或者淋水的场景，这类标准轴流风机一般不做高等级密封，适合在常规工业室内环境使用，它的轴向进出风特性，也适合用来做设备内部的风道串联，搭配挡风板形成定向的散热气流路径，把热量精准引导到排风口位置。
