剪叉式多节联动伸缩折叠机构

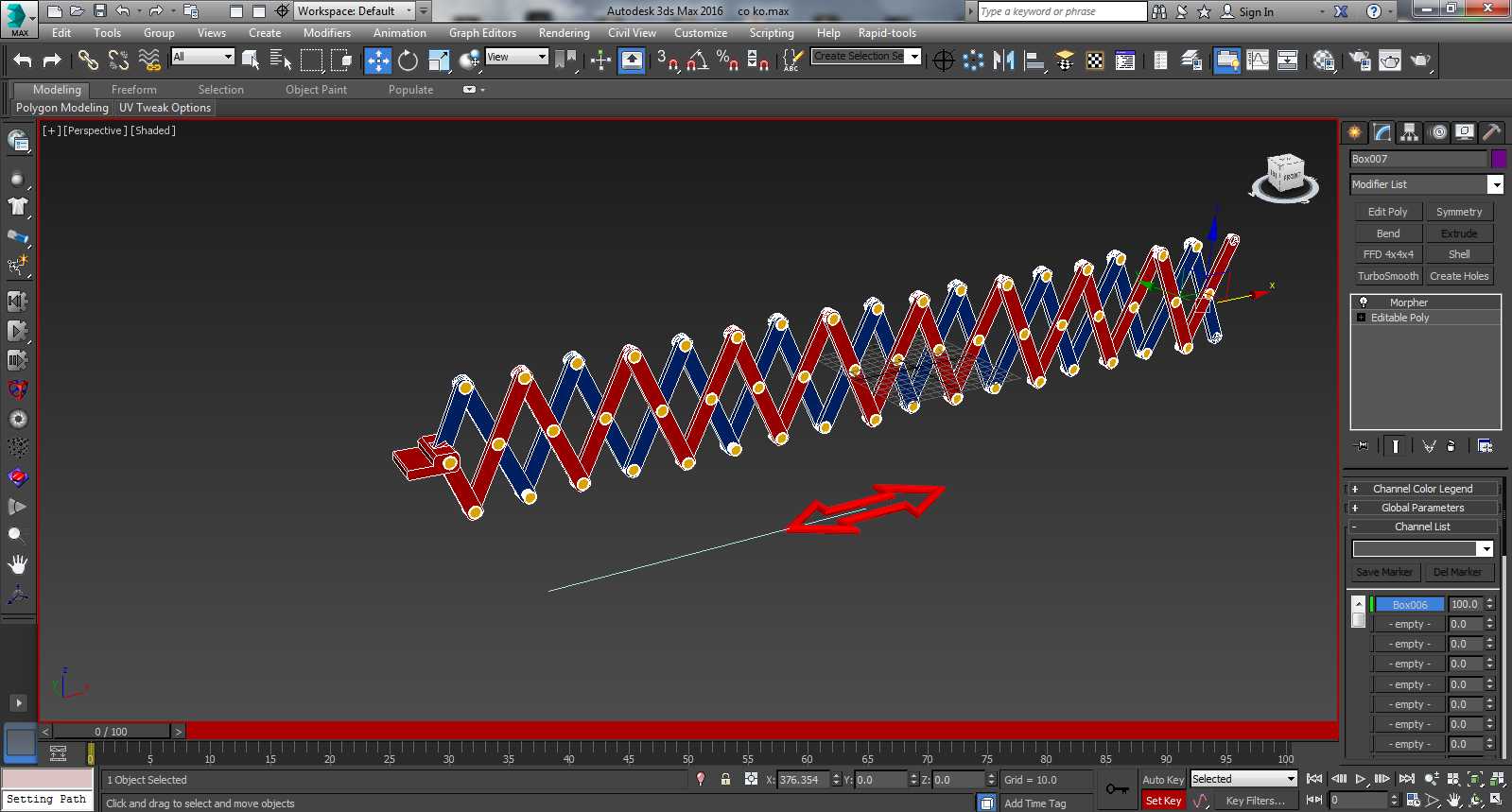

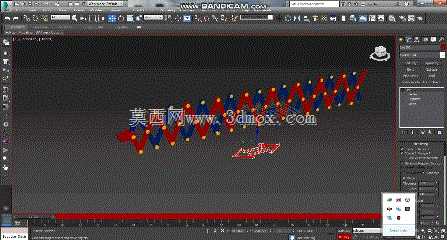

这套剪叉式折叠联动结构，核心采用多组交叉铰接臂首尾串联的布局，相邻臂节通过销轴铰接形成可同步伸缩的菱形单元，所有铰接点的同轴度公差控制在0.02mm以内，避免伸缩过程中出现卡滞或偏载问题，在自动化生产线的物料抬升工位、高空作业平台的升降段、仓储设备的伸缩货叉结构中都有广泛适配空间。从实际使用场景来看，这类结构最突出的优势是收缩状态下占用空间极小，展开后可获得数倍于收缩长度的行程，单节臂的长度可根据安装边界灵活调整，铰接点处预留的润滑脂注油孔，可适配长期往复运动的耐磨需求，无需频繁拆解维护。设计过程中优先考虑了受力传递路径，每一组交叉臂的受力点均落在铰接销轴的中心线上，避免臂体承受额外的弯曲力矩，臂体本身采用等强度设计，铰接端做局部加厚处理，非受力区域做减重开槽，在保证结构刚性的前提下尽可能降低整体自重。安装边界上，结构两端的连接法兰预留了标准螺栓孔位，可直接与设备的固定端、执行端对接，无需额外加工转接件，收缩状态下整体厚度仅为单组臂体叠加的尺寸，可嵌入设备内部的狭窄安装空间，不会额外占用设备的外部布局空间。运动过程中所有臂节保持同步联动，不会出现单节超前或滞后的问题，驱动端仅需在首端铰接点施加直线推力，即可带动整组结构完成伸缩动作，无需为每一节臂单独设置驱动组件，大幅简化了配套驱动系统的设计复杂度。在物料输送的伸缩挡停机构、检测设备的可调支撑臂、小型升降台的升降核心结构中，这类结构都能稳定适配，铰接销轴采用耐磨合金钢材质，表面做硬化处理，长期往复运动下的磨损量控制在工业设备允许的公差范围内，可满足连续作业的使用寿命要求。结构的展开行程可通过增减臂节数量灵活调整，不需要重新设计整体框架，仅需对应调整驱动端的行程参数即可适配不同的行程需求，对于需要在有限空间内实现长距离直线伸缩动作的设备场景，这类剪叉折叠结构的空间利用率远高于常规的套筒式伸缩结构，且受力更均匀，不会出现套筒结构容易出现的卡顿、偏磨问题。
