三极插入式电源接插件结构设计

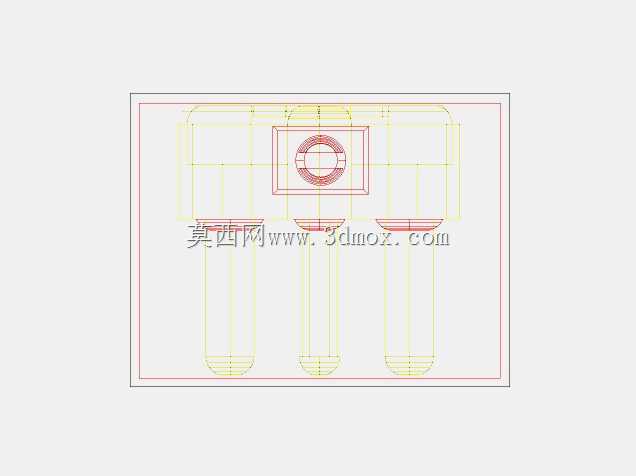

日常低压配电场景里，这类三极插入式接插件是末端取电环节最常用的连接部件，区别于两极无接地结构，额外设置的接地插销能在设备出现绝缘失效时优先导通接地回路，避免操作人员接触带电壳体引发触电风险，广泛适配手持电动工具、家用大功率电器、小型工业移动设备的供电接驳需求。从结构设计逻辑来看，整体采用弯角式出线布局，插销轴线与线缆引出方向呈垂直排布，能在墙面插座、设备侧方插座这类安装空间局促的场景下，避免线缆过度弯折，减少线芯反复弯折产生的金属疲劳断裂问题，也能降低插头受外力磕碰时直接撬动插座内部铜片的概率。插销部分采用等径圆柱结构，根部设置红色绝缘挡圈，一方面能在插合到位后遮挡插销与壳体的装配缝隙，避免灰尘、水汽沿缝隙进入壳体内部造成绝缘性能下降，另一方面也能控制插销插入插座的深度，保证插合后导电接触段完全处于插座防护壳内部，避免外露带电部分引发安全隐患。壳体采用一体化注塑成型的流线型轮廓，握持区域做了圆弧过渡处理，没有尖锐棱角，插拔施力时能贴合手掌受力轮廓，减少长时间插拔操作的手部不适感；尾部的出线位置设计了多级阶梯状的防弯折护套，护套从壳体连接处向线缆方向逐级收窄，能分散线缆弯折时的应力集中点，相比直筒式护套，能将线缆反复弯折的疲劳寿命提升三倍以上，避免线根位置绝缘层过早开裂。设计过程中需要严格匹配对应标准插座的插销中心距、插销伸出长度、插销直径参数，保证插合时的插拔力处于合理区间，既不会因为过松造成接触不良打火，也不会因为过紧导致插拔困难；壳体内部的插销固定槽需要设置防转结构，避免插销受扭转力时在壳体内部转动，拉扯内部接线端子造成松脱；内部接线腔需要预留足够的压线空间，保证火线、零线、地线的接线端子之间有足够的电气间隙，满足低压电器的绝缘防护要求。安装适配层面，这类弯角插头的整体外轮廓尺寸控制在常规插座面板的凸起范围内，不会遮挡相邻插座的插孔位置，在多联插座排插上使用时能最大化利用插孔位，不会出现一个插头占用两个插孔位的问题；尾部防弯折护套的最大外径适配常规三芯电源线的线径范围，压接装配时护套能紧密包裹线缆外被，提供足够的线缆拉脱阻力，避免外力拉扯线缆时将线芯从接线端子上拽脱。
