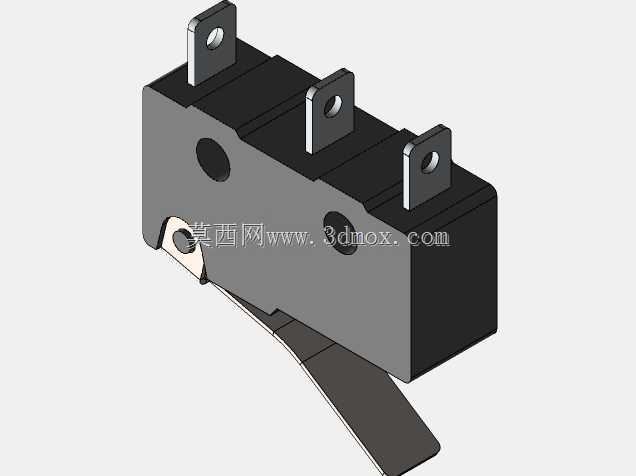

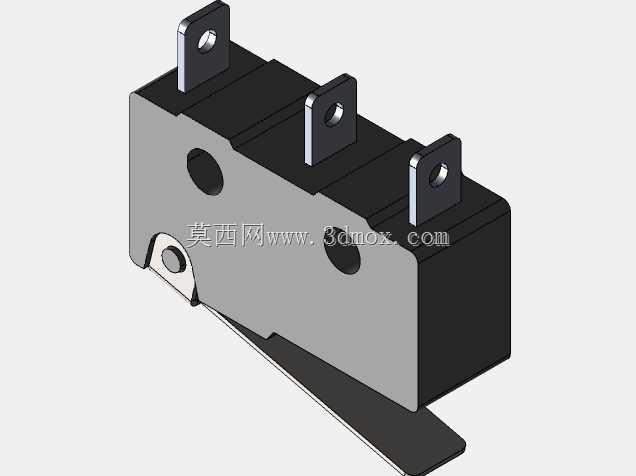

带杠杆式触发摆杆的微动开关结构

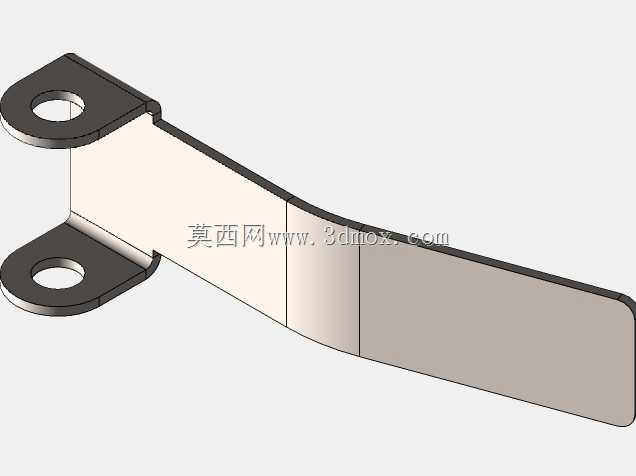

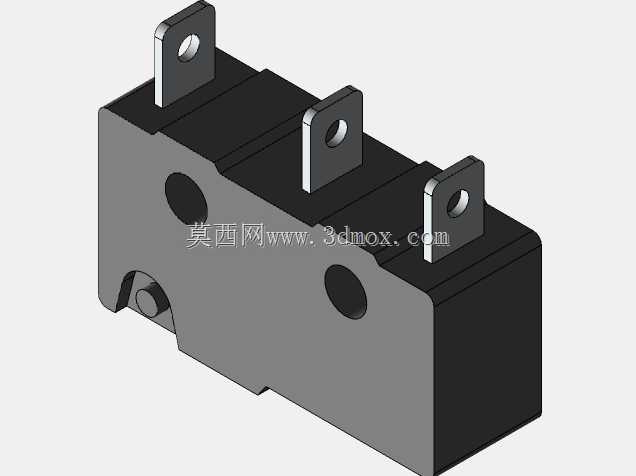

这类带摆杆触发结构的微动开关，是低压控制回路里极为常见的信号采集与通断执行元件，日常在各类自动化产线工位、小型家电控制模块、工业设备限位保护点位都能见到它的身影，核心作用是通过微小的机械位移行程，快速实现触点的通断切换，给控制系统传递位置到位、行程超限、触发动作的电信号。从结构设计逻辑来看，这款微动开关采用了经典的速动机构设计，内部依靠弹性簧片的瞬动特性，只要外部摆杆被触发行程达到额定触发阈值，内部触点就会在极短时间内完成跳变，不会因为外部施压速度慢出现触点拉弧、接触不良的问题，能有效提升触点使用寿命与通断可靠性。外形上主体采用矩形塑壳基座，三个插片式接线端子沿壳体顶部等距排布，每个端子都带固定安装孔位，既可以直接插装对应规格的接插件完成接线，也能通过螺丝锁付实现硬接线连接，适配不同场景的接线需求。侧面预留的两个圆形安装孔，是用来配合螺丝将开关整体固定在安装支架或设备基座上的，设计时需要注意安装孔的中心距尺寸，预留足够的安装操作空间，避免和周边结构件产生干涉。前端延伸出的长摆杆是触发受力部件，相比常规按钮式微动开关，这种摆杆结构的触发接触范围更大，不需要触发件精准对准按钮中心，只要摆杆任意有效行程段被触碰施压，就能触发开关动作，对安装对位的精度要求更低，很适合用在物料到位检测、柜门开合检测、机构行程限位这类触发位置存在一定偏差的场景。设计建模时需要重点关注摆杆的活动行程边界，既要保证摆杆在自由状态下的复位角度准确，也要预留足够的超程余量，避免外部触发件过压损坏内部簧片结构；塑壳的壁厚设计要兼顾绝缘性能与结构强度，接线端子的嵌装位置要保证和塑壳结合紧密，避免长期使用后端子出现松动移位。实际选型应用时，要匹配回路的额定电压与电流参数，这款开关适配5A 125V的交流回路，使用时不能超出额定负载参数，同时要注意使用环境的粉尘、防水等级，在有飞溅液体或多粉尘的场景需要额外加装防护结构，避免异物进入壳体内部影响触点接触可靠性。
