管道支撑用滑动支座结构设计

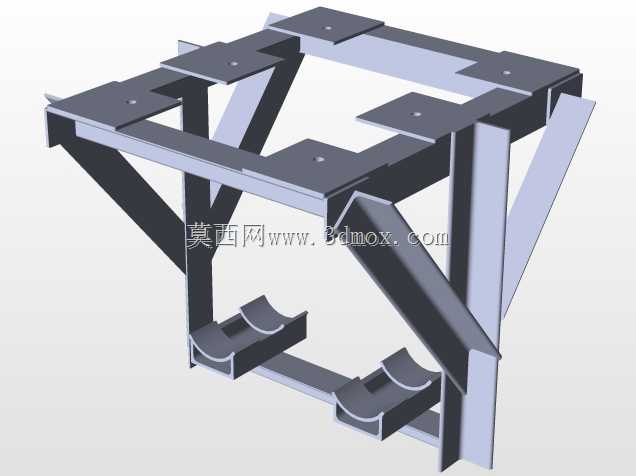

在工业管线布设场景中，长距离输送管道受介质温度变化、环境温差影响会产生轴向伸缩位移，若采用刚性固定支座会直接将形变应力传递至管线焊缝、连接法兰位置，长期运行下极易出现接口拉裂、管道变形等问题，这类滑动支座就是为适配管线位移需求设计的支撑构件。从结构来看，整体采用型钢焊接成型，顶部设置四块带安装孔的方形连接板，用于和上部承载梁、预埋基础板通过螺栓锁紧固定，连接板下方通过等边角钢拼焊成矩形框架主体，斜向布置的加强筋沿框架对角线方向设置，可将顶部承载的垂直载荷均匀分散至各根竖向支撑型钢上，避免局部应力集中导致支架变形。下部设置两个弧形托座，弧面曲率适配常用工业管道的外径尺寸，托座边缘做卷边强化处理，既可以增大与管道外壁的接触面积，降低局部压应力，也能避免尖锐棱边划伤管道防腐层。设计时特意预留了管道轴向滑动的间隙，托座与管道之间不做刚性锁死，管道产生热胀冷缩位移时可沿托座弧面轴向自由滑动，将形变应力释放，不会对支架本体和管线连接节点造成额外载荷。安装时需要注意，顶部连接板的安装孔位要匹配现场预埋板的螺栓间距，支架整体垂直度偏差需控制在安装规范允许范围内，托座的弧面中心要与管道中心轴线重合，避免管道落座后出现偏载。这类支架多用于化工园区输送管线、热力管网、厂区工艺管道的支撑场景，相比传统的焊接式固定管架，安装拆卸更便捷，后期管线维护调整时不需要切割破坏原有支架结构，滑动结构也能大幅提升管线运行的稳定性，减少应力带来的管线故障概率。框架的型钢选型根据承载管道的满水重量、介质载荷做了匹配计算，斜撑的布置角度经过受力优化，在保证整体承重能力的前提下尽可能减少型钢用量，控制支架自身重量，降低安装时的吊装难度。
