DIY特罗姆壁用空气过滤装置结构设计

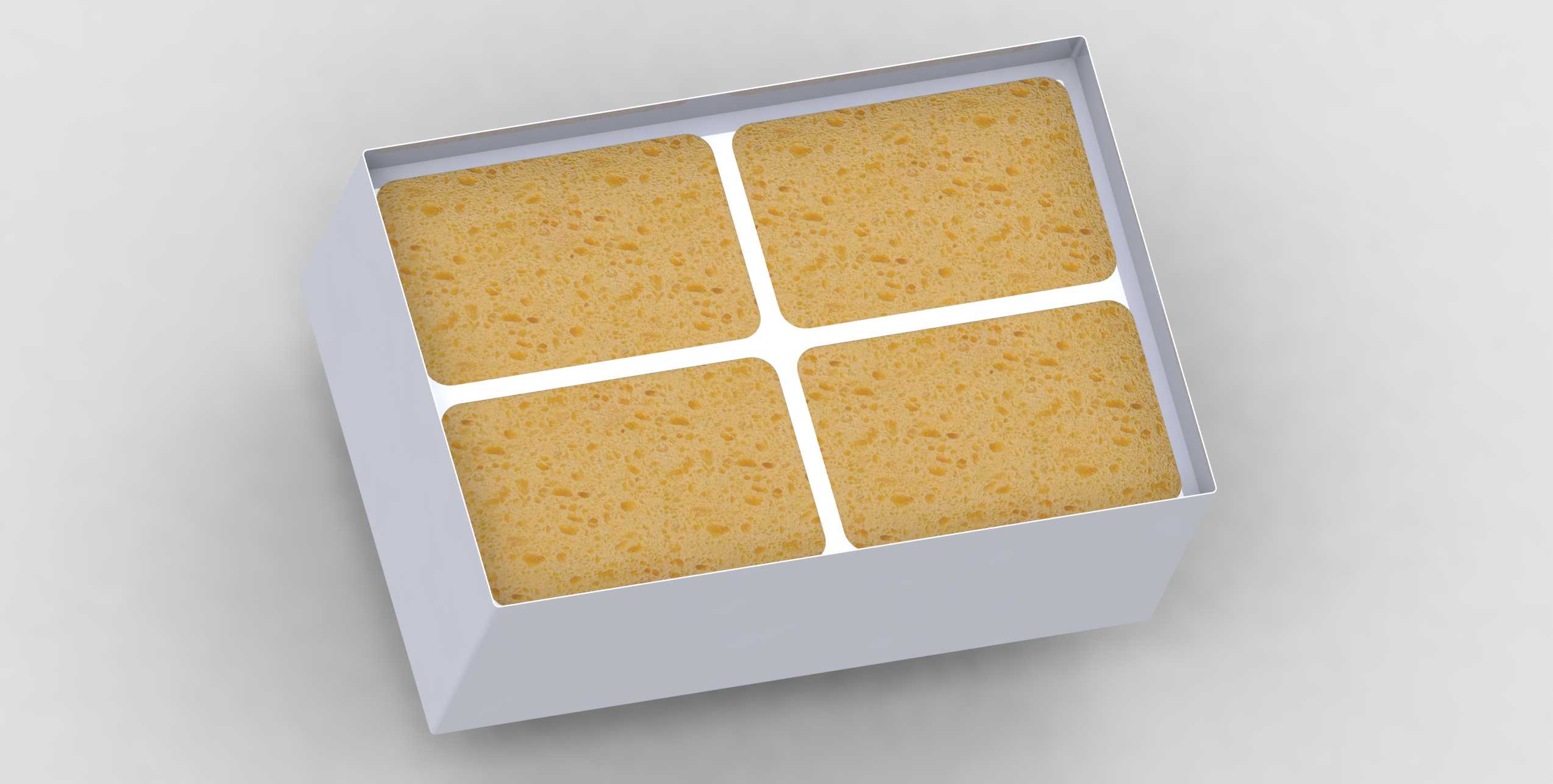

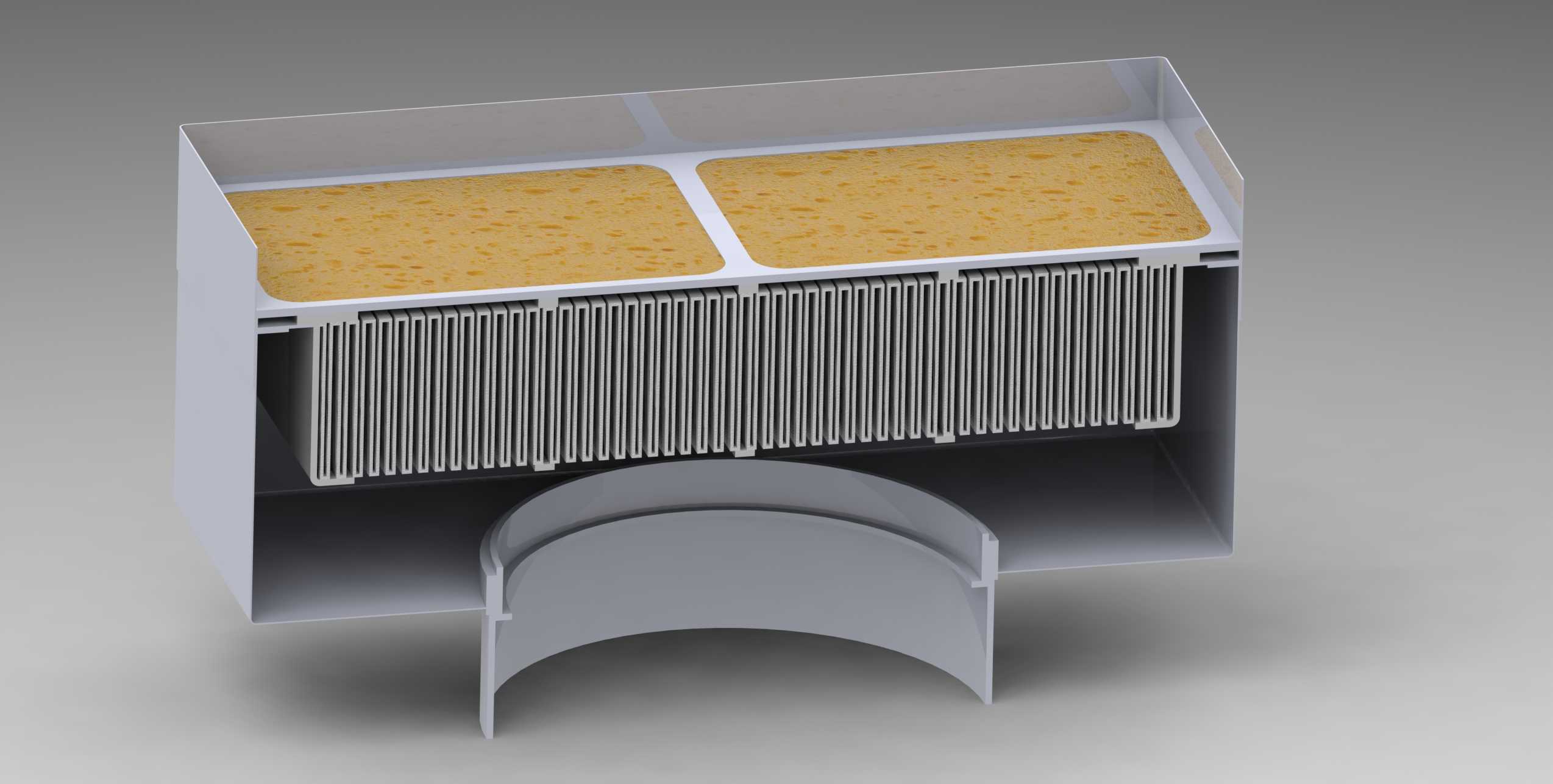

在被动式建筑通风的DIY改造场景中，特罗姆壁的空气过滤环节一直是爱好者容易忽略的细节，不少自行搭建的特罗姆壁直接引入室外空气，不仅会带入花粉、扬尘，雨天还容易出现雨水倒灌进风道的问题，这套过滤装置就是针对这类DIY场景的痛点做的适配设计。整套装置采用侧置安装的结构逻辑，没有采用常规过滤器竖直安装的形式，而是将过滤芯体水平布置在风道进风段，下方设置弧形导风导流结构，一方面可以让进入风道的室外空气先经过滤材均匀分散，避免局部风速过高导致滤材过早堵塞，另一方面弧形的下导结构可以在意外进雨时将积水顺着弧面导出风道，不会渗入室内侧，这也是设计中特意强调侧置使用的核心原因。滤材部分直接选用成熟的汽车用花粉过滤芯，这类滤材本身针对车载通风场景做了折叠扩容设计，单位面积的容尘量远高于普通无纺布滤材，而且采购渠道成熟、替换成本低，不需要单独开模定制专用滤材，非常适配DIY项目的物料获取需求。装置的外壳采用薄型盒式结构，整体外轮廓适配常规特罗姆壁的砌筑预留尺寸，顶部的两个滤材安装槽做了限位翻边，更换滤材时只需要从顶部抽出旧滤芯、放入新滤芯即可，不需要拆解整个装置的固定结构，日常维护的操作门槛很低。安装边界上，装置的下半段弧形导风结构需要嵌入墙体预留的进风口内，上半段盒体贴合墙面固定，四周打密封胶即可完成与风道的衔接，不需要额外做复杂的法兰对接，对于非专业施工的DIY爱好者来说，安装容错率很高。结构内部的滤材支撑格栅做了等距肋条设计，肋条间距经过测算，既可以给折叠滤材提供足够的支撑，避免室外风压过大时滤材变形漏风，又不会过多遮挡通风面积，保证特罗姆壁的自然通风效率不会因为加装过滤器出现明显衰减。在实际使用场景中，这套装置可以有效拦截室外空气中的花粉、浮尘、蚊虫等杂质，提升进入室内的自然通风空气质量，同时侧置的结构配合弧形导水设计，解决了常规壁挂过滤器雨天进水的隐患，非常适合低层住宅、乡村自建房的特罗姆壁DIY改造使用，整套结构没有复杂的运动部件，长期使用的故障率极低，只需要定期更换顶部的滤芯即可维持正常工作。
