EE25型立式插针小型电源变压器结构

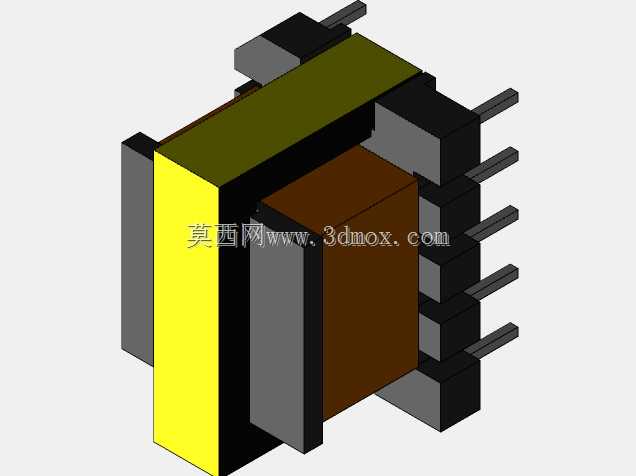

这款EE25规格的小型变压器，是小功率开关电源场景里的核心电磁转换部件，常见于消费类电子适配器、工控辅助供电板卡、小家电控制板这类对安装空间有严格限制的低压供电场景中，承担着输入输出电气隔离、电压幅值变换、电磁干扰抑制的实际作用。从结构设计来看，模型完整还原了产品的实际装配状态：两片对称的EE型锰锌铁氧体磁芯对合组成闭合磁路，磁芯中柱预留的气隙可避免直流偏磁下的磁饱和问题，适配反激式开关电源的工作特性；中间的绕线骨架采用耐高温工程塑料注塑成型，骨架侧边设置的多组直插式焊针，既作为线圈绕组的引出端固定结构，也承担整个器件在PCB板上的插装定位功能，焊针的间距、伸出长度都符合常规波峰焊工艺的加工要求，能直接适配标准PCB封装库的焊盘设计。设计过程中首先围绕25mm规格磁芯的功率承载能力做边界核算，在20kHz-100kHz的常规开关频率下，该结构可覆盖3W-10W的输出功率区间，磁芯的外形尺寸控制在25mm×20mm×16.4mm的范围内，垂直插装后的本体高度不会超过18mm，能适配薄型化电源产品的内部堆叠要求。安装边界上，焊针采用单侧双排排布，横向针距与纵向排距都匹配通用PCB设计规范，插装后器件本体与周边电解电容、功率管等发热元件的安全电气间隙可控制在2mm以上，满足安规认证的爬电距离要求。骨架上的绕线区分隔结构可实现初级绕组、次级绕组、屏蔽绕组的分层绕制，绕组间的绝缘胶带缠绕空间也在模型中做了预留，还原了实际生产中的工艺余量；磁芯与骨架的配合公差控制在0.1mm以内，装配后磁芯对接面的贴合度能满足磁路损耗的控制要求，外部的黄色绝缘包裹层对应实际生产中的玛拉胶带缠绕固定结构，既可以固定两片对合的磁芯避免松脱，也能提供绕组外层的基础绝缘防护。不同于大型电力变压器的结构设计，这类小型插针变压器的设计核心是在有限的体积内平衡功率密度、绝缘性能与装配便利性，模型还原的所有结构细节都可直接用于PCB布局的干涉检查、散热空间核算，也能作为开关电源整机BOM建模的标准器件使用，帮助结构设计人员在产品开发前期就完成器件布局的合理性验证，避免后期打样出现安装干涉、绝缘距离不足等工程问题。
