IKCM20L60GA CIPOS Mini DIP封装功率模块

　　在中小功率变频驱动、工业伺服辅助电源、消费类变频家电的驱动板开发场景中，这类DIP26X21封装的CIPOS Mini系列IGBT功率模块，是板级集成时经常会用到的核心功率器件，做结构布局时如果没有精准的三维模型参考，很容易在引脚对位、周边器件避让、安装间隙预留上出现问题，导致打样后出现装配干涉、引脚虚焊、散热距离不足等问题。

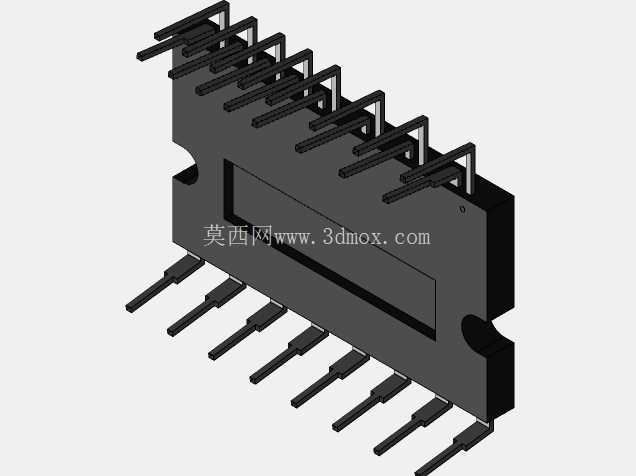

　　这个模型还原的是IKCM20L60GA型号的IGBT功率模块，属于CIPOS Mini封装系列的标准器件，整体采用双列直插的引脚布局，上下两排引脚分别从模块本体两侧伸出，引脚间距符合DIP封装的通用规范，本体为黑色塑封结构，侧面带有定位缺口，在PCB装配时可以起到防呆作用，避免插件时方向装反造成功放电路烧毁。做板级结构设计时，首先要确认模块本体的安装边界：模块塑封本体的厚度、长度方向的尺寸要和PCB上预留的丝印框完全匹配，引脚伸出本体的长度要和PCB板厚、波峰焊的工艺要求匹配，过长的引脚会在焊接后出现歪斜，过短则会导致焊锡浸润不足，影响导电可靠性。

　　从实际应用场景来看，这类功率模块主要集成了IGBT功率管、驱动电路、保护电路于一体，多用于1kW到3kW区间的小功率变频驱动场景，比如小型变频水泵的驱动板、桌面级伺服驱动器的功率级、家用变频空调的室内机驱动单元，还有小型工业传送带的变频控制板上，都能看到同封装模块的身影。做整机结构设计时，除了PCB上的插件位置，还要考虑模块上方的散热空间：这类模块工作时会产生一定的热量，虽然小功率工况下不需要额外加装大型散热片，但也要预留出足够的空气对流空间，不能将高压电容、接线端子等发热器件紧贴模块本体布置，避免热量累积导致模块过温保护。

　　建模过程中，首先要对照器件手册的外形尺寸标注，先搭建塑封本体的基础特征，本体两侧的定位缺口是建模时需要重点注意的细节，这个缺口不仅是装配防呆的标识，也是自动化插件时设备定位的基准位，尺寸偏差超过0.2mm就可能导致插件机无法正常上料。之后是引脚的建模，双列引脚的共面度是核心指标，所有引脚的底端要处于同一平面，否则插件时会出现部分引脚无法插入PCB孔位的问题；每根引脚的折弯角度、伸出长度都要严格对照手册参数，引脚的截面尺寸要和PCB上的钻孔尺寸匹配，通常钻孔直径要比引脚直径大0.2mm左右，兼顾插件效率和焊接可靠性。

　　在做整机的安装边界校核时，还要考虑模块周边的安规距离：模块属于高压功率器件，引脚间的高压走线要满足相应的爬电距离要求，三维模型里可以直接测量模块本体到周边低压信号器件的空间距离，避免安规测试时出现击穿问题。另外，模块本体顶部的平面要和周边器件的高度差控制在合理范围，如果是需要灌胶的驱动板，模块顶部不能过高，否则会导致灌胶层厚度不足，影响绝缘和防护效果；如果是开放式的驱动板，模块顶部不能和机箱盖板接触，避免震动时出现磨损导致短路。

　　很多新手工程师在做这类功率模块的布局时，容易忽略引脚的折弯应力问题，模型里还原的引脚折弯半径是符合器件工艺要求的，在设计PCB固定柱的位置时，不能让PCB在装配时出现过大的形变，否则会导致引脚根部受力，长期使用后出现引脚断裂、接触不良的问题。另外，模块本体侧面的小凸点是塑封成型时的工艺特征，建模时不需要刻意简化，这些特征在做干涉检查时可以帮助判断模块是否装配到位，当模块完全插入PCB时，这些凸点会刚好贴住PCB表面，起到限位的作用。

　　在做三维装配仿真时，可以将这个模型直接导入到PCB装配文件中，和周边的电容、电阻、接线端子、散热片等器件做干涉检查，确认在装配、焊接、后续维护的全流程中，都不会出现结构冲突。比如在设计维修拆卸空间时，要确认模块周边有足够的空间容纳电烙铁或者热风枪的操作位置，不能将大型电解电容紧贴模块引脚布置，否则维修拆焊时会非常不便，甚至会因为高温烤坏周边器件。

　　这类集成式功率模块相比分立式的IGBT管搭配驱动电路的方案，能大幅缩小PCB的占用面积，所以在紧凑结构的小功率驱动设备中应用非常广泛，精准的三维模型可以帮助结构工程师在设计阶段就完成所有的布局校核，减少打样迭代的次数，避免因为尺寸偏差导致的生产问题。建模时没有对器件的细节做过度简化，无论是塑封本体的边角倒角，还是引脚的细微折弯特征，都按照实际器件的形态还原，保证导入到装配体中后，测量得到的所有尺寸都和真实器件一致，可以直接用于结构设计、干涉检查、装配工艺模拟等场景，不需要工程师再额外对照手册修正尺寸。
