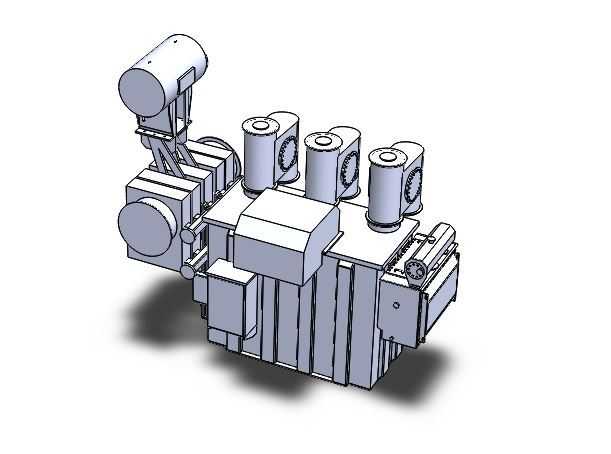

115KV油浸式电力变压器整机结构

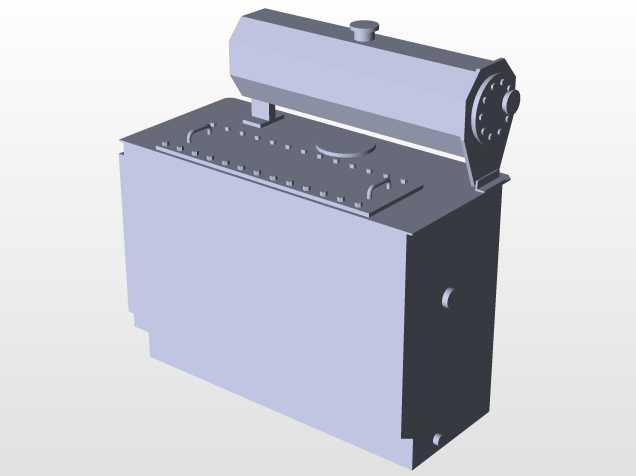

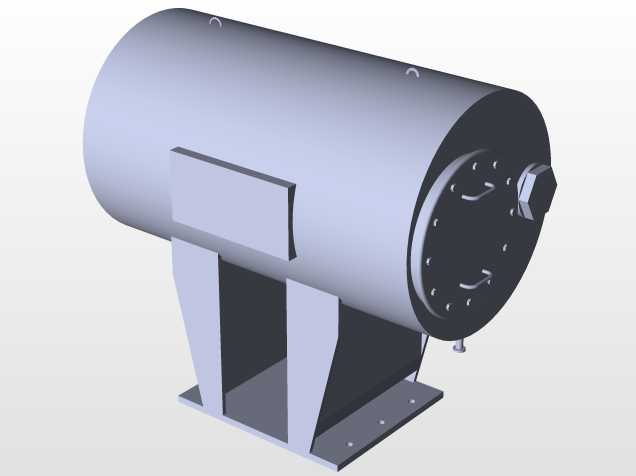

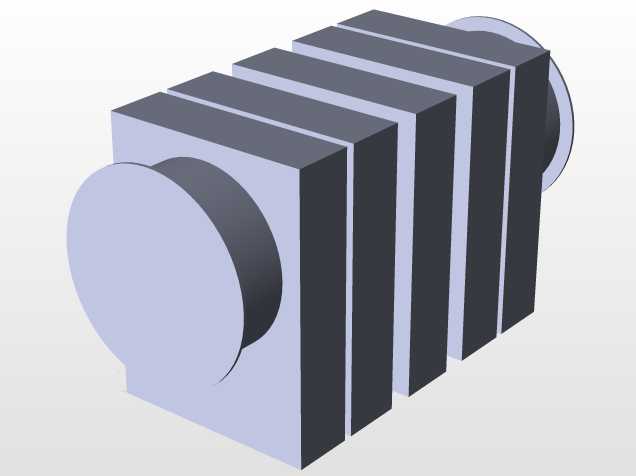

在区域电网输配环节，115KV电压等级的电力变压器承担着高压输电网络到区域配电网络的电压转换核心职能，常见于城郊变电站、大型工业厂区专属变配电站、新能源并网升压站点等场景，是长距离输电后电能落地分配的关键枢纽设备。从结构设计逻辑来看，该款变压器采用分体式组件集成布局，主体油箱采用波纹散热片结构，这种设计无需额外加装强制风冷管路，依靠波纹片的热胀冷缩形变补偿绝缘油的体积变化，同时大幅扩展散热接触面积，能在额定负载下维持绕组温升在绝缘材料允许的长期工作区间内，减少日常运维的密封件更换频次。油箱顶部布置的三个高压套管对应三相高压进线端，套管采用瓷质绝缘结构，爬电距离匹配115KV电压等级的户外污秽防护要求，避免雨雾天气下的沿面闪络故障；旁侧卧式布置的储油柜通过连通管与主油箱相连，柜内的胶囊结构将绝缘油与外界空气完全隔绝，延缓绝缘油的氧化受潮速度，延长油液的更换周期。储油柜下方集成的气体继电器是核心保护组件，当变压器内部出现绝缘击穿、匝间短路等故障时，故障点产生的电弧会分解绝缘油生成故障气体，气体上升积聚在继电器腔体内触发节点信号，及时切断上级断路器避免故障扩大。油箱侧部布置的分接开关操作机构支持无励磁调压，可根据电网实际电压波动调整绕组匝数比，保障低压侧输出电压稳定在额定偏差范围内。从安装边界来看，整机底部预留标准化安装孔位，匹配变电站通用混凝土基础的预埋螺栓间距，设计阶段已核算运输过程中的重心位置，顶部吊耳的承重载荷满足整机吊装的安全系数要求，外接高低压引线的排布位置预留了足够的安全绝缘距离，避免不同相序引线之间、引线与接地构件之间的安全距离不足引发放电故障。建模过程中完整还原了各组件的装配约束关系，散热片的排布间距、套管的倾斜角度、操作机构的转动行程都与实际工业产品的装配要求一致，可直接用于变电站布局仿真、运维培训演示、配套组件选型校核等场景，结构细节覆盖了日常运维中需要操作的放油阀、测温座、接地端子等附属构件，没有做过度简化处理，能直观呈现设备的实际装配形态。
