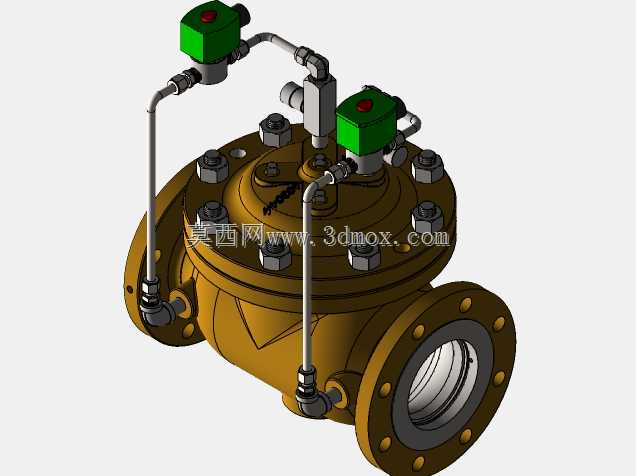

法兰式双电磁阀驱动数字控制阀结构

这款数字控制阀主要面向市政供水管网、楼宇二次供水、工业循环水系统的水力调控场景，可替代传统的浮球阀、减压阀、电动阀组合方案，实现管路压力、流量、液位的多参数闭环调控，在智慧水务改造项目中适配性较强，能直接对接PLC控制系统完成远程指令响应。从结构设计来看，主体采用法兰式直通流道，阀体为球墨铸铁材质的腔室结构，上下阀盖通过均布的六角螺栓紧固密封，中腔设置隔膜式驱动组件，将阀腔分为进水腔、控制腔与出水腔，依靠控制腔的压力变化带动阀瓣升降实现通断与调节动作。顶部配置的两个电磁导阀分别负责泄压与保压控制，通过金属导压管分别连通阀体进水侧、控制腔与出水侧，导阀接收电信号后切换控制腔的压力通路，相比单电磁阀结构，双导阀设计可实现更快的响应速度与更稳定的压力保持特性，避免管路压力波动导致的阀瓣误动作。建模过程中优先还原了安装边界参数：法兰连接端严格遵循公称通径对应的法兰尺寸标准，螺栓孔分布圆直径、法兰厚度、密封面凸台尺寸均匹配常规管路法兰对接要求，阀体总高度、进出口端距均控制在同规格水力阀的常规安装尺寸范围内，可直接替换同通径的传统水力控制阀无需改动管路支架。外部导压管采用卡套式接头连接，建模时还原了接头的密封锥面与锁紧螺母结构，电磁阀的接线端口预留了标准接线空间，方便现场布线作业。从功能实现逻辑上，该阀可通过不同的导压管连接方式与控制程序设定，实现电动开关、可调式减压、持压泄压、水位控制等多种功能，无需更换阀体主体仅调整控制程序与导阀接线即可切换工况，适配多场景的柔性使用需求。建模时对内部流道做了平滑过渡处理，减少流阻损失，阀瓣密封面采用软密封结构设计，关闭时可实现零泄漏，满足供水管网的断流密封要求。
