带衬层定轴式金属滑轮结构设计

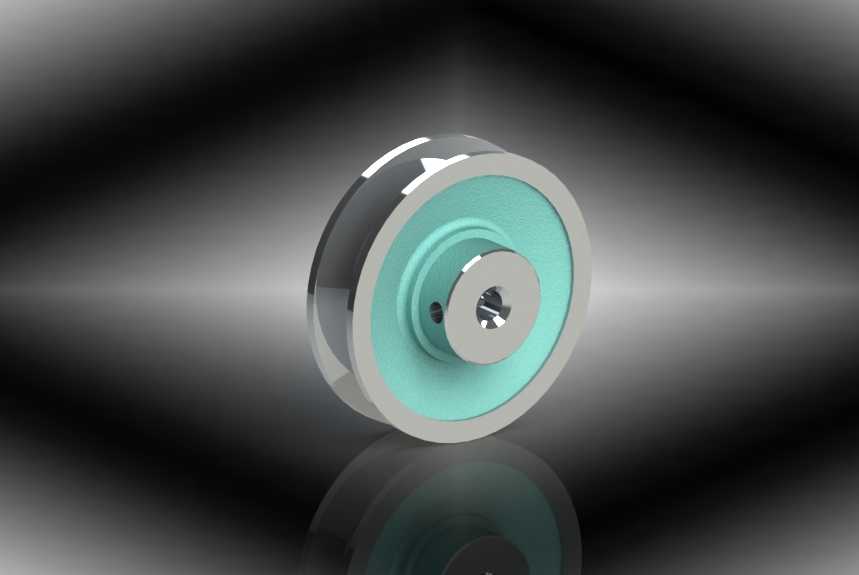

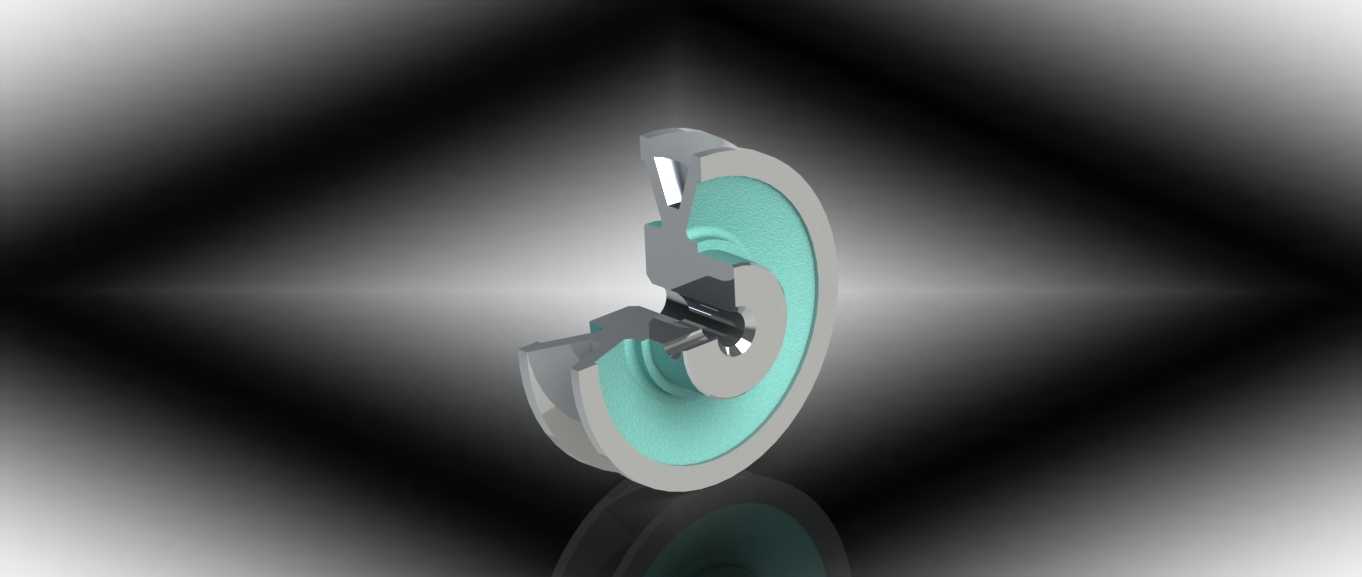

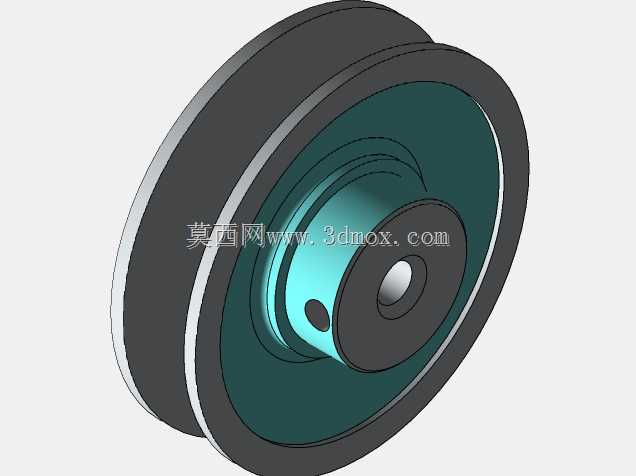

这款滑轮的结构设计围绕中低载荷的导向、换向传动场景展开，日常可适配轻小型起重设备、线缆牵引机构、自动化输送线的张紧端，也可嵌入小型实验设备、门窗启闭机构作为滑动导向载体，核心作用是改变柔性传动件的受力方向，降低牵引过程中的摩擦损耗，避免绳索、线缆在换向位置出现硬弯折磨损。从结构分层来看，外层轮缘采用高硬度金属材质加工，轮槽表面做了圆弧过渡处理，槽型曲率适配常规直径的钢丝绳、尼龙绳或同步带，接触面粗糙度控制在合理区间，既不会因为过于光滑导致传动件打滑，也不会因为粗糙度过高加速柔性件的表层磨损。中间的衬层采用低摩擦系数的非金属材质，直接嵌套在金属轮缘与中心轮毂之间，既可以缓冲传动过程中的径向冲击，也能减少轮体转动时的内部摩擦阻力，避免金属部件直接接触产生的异响与磨屑。中心轮毂位置设计有标准的轴孔与键槽定位结构，轴孔公差按照基孔制配合要求设置，可直接适配对应直径的固定心轴，侧面预留的紧定螺钉孔可在安装完成后锁紧轴件，防止轮体在转动过程中出现轴向窜动。设计阶段优先考虑了安装边界的适配性，轮体整体厚度控制在常规安装座的槽宽范围内，轮缘外径与安装支座的避让空间做了匹配，安装时无需额外对支座进行扩槽或切削加工，心轴穿过轮毂后两端可直接固定在支座的安装孔位，衬层与轮毂、轮缘的配合采用过盈嵌套工艺，装配后无需额外添加粘接剂即可保证同轴度，转动过程中不会出现分层滑脱的问题。轮体的转动阻尼经过匹配调校，在额定载荷下不会出现卡滞或空转打滑的情况，当传动件拉力出现瞬时波动时，衬层的微变形可吸收部分冲击载荷，避免硬性碰撞导致轮缘崩缺或心轴变形。在日常维护场景中，这种分层结构的滑轮可单独更换磨损的衬层或轮缘，无需整体更换整个轮体，能降低设备运维的配件成本，中心轴孔位置预留的注油通道可在长期使用后补充润滑脂，延长内部配合面的使用寿命。针对不同的使用场景，轮槽的深度可根据传动件的直径做适配调整，过深的轮槽会增加传动件的嵌入阻力，过浅则容易出现脱绳问题，这款滑轮的轮槽深度按照常规传动件直径的1/3设置，既能保证传动件嵌入后的稳定性，也能在传动件出现小幅摆动时顺利滑回槽底，不会出现脱槽卡滞的故障。
