多安装位M型连接法兰钢板结构设计

这类M型结构的连接钢板，常应用在重载传动组件的端面衔接场景中，比如行走机构的轮系连接端、动力输出单元的壳体对接位置，承担着两侧部件的载荷传递、同轴度定位以及安装基准的作用。不同于普通平法兰的整圈螺栓布局，该结构采用非对称的M型筋位布局，在保证整体连接刚度的前提下，大幅削减了非受力区域的材料冗余，能有效降低组件整体的转动惯量，对于需要频繁启停的回转类传动结构而言，这种轻量化设计能减少动力输出端的惯性冲击，提升传动响应速度。

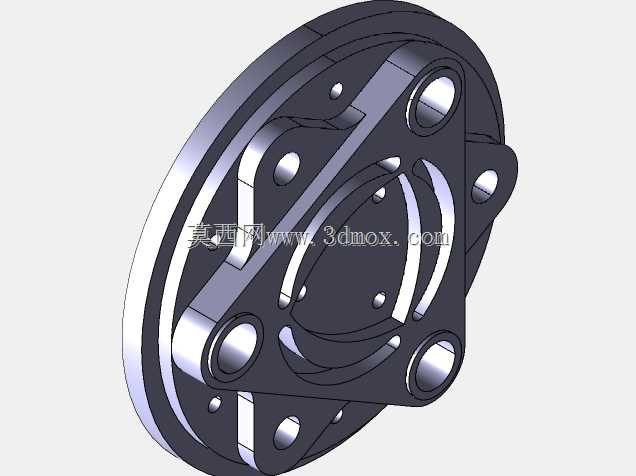

从设计逻辑来看，板体中心预留的大尺寸通孔是为了给传动轴、穿线管路或者中心定位凸台留出避让空间，避免安装时出现结构干涉。板面上分布的不同孔径的安装孔，分为主承载孔和辅助定位孔两类：直径较大的几个通孔对应传动端的主连接螺栓，孔位周边做了局部加厚的凸台结构，能分散螺栓预紧时的面压，防止长期受载后板面出现压溃变形；直径较小的孔位则用于辅助定位、安装附属小件或者固定防尘盖板，孔位的位置度公差需要和对接部件的安装基准保持一致，保证装配后两侧组件的同轴度误差控制在允许范围内。

板体边缘的异形切边并非随意设计，而是根据对接部件的外部轮廓做的适配避让，安装时可以快速和对接件的轮廓卡合，起到预装定位的作用，降低装配时的孔位对正难度。板体背面的加强筋沿着主受力方向布置，从中心孔边缘延伸到各个主承载孔位，形成连续的力传递路径，避免板体在承受交变载荷时出现应力集中导致的开裂问题。安装边界方面，板体的最大外圆尺寸需要和对接壳体的安装止口尺寸匹配，厚度方向的尺寸要保证螺栓拧紧后有足够的啮合长度，同时不会和周边的转动部件发生刮蹭。实际应用中，这类钢板多采用中碳钢材质加工，表面做发黑或者镀锌处理，兼顾强度和防锈能力，适合在工程机械、自动化传动设备的回转连接部位使用，能够在复杂受载工况下长期保持连接可靠性，减少因连接松动、板件变形导致的设备故障。
