双配重绳索牵引传动演示机构

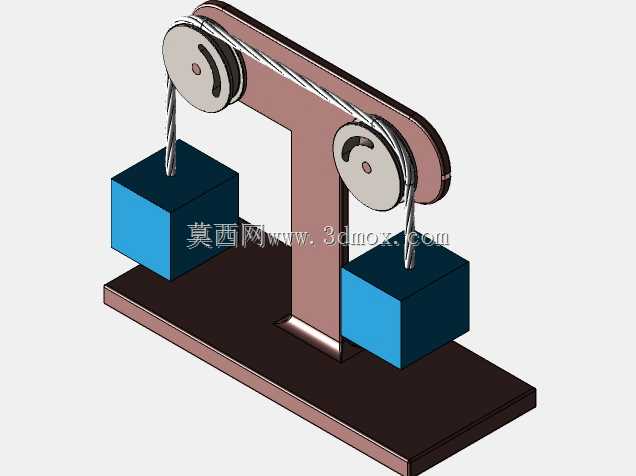

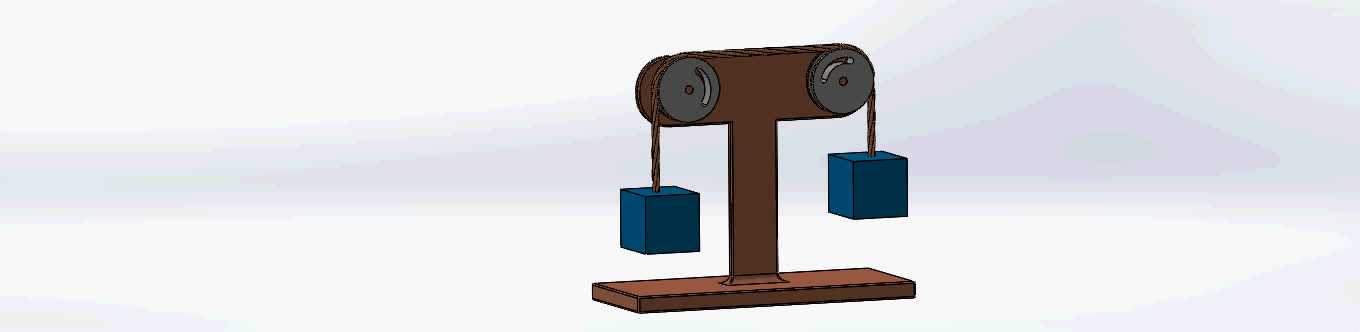

这类绳索牵引配重机构常出现在需要恒定拉力输出、往复直线运动平衡负载的场景里，比如小型物料垂直输送工位、教学演示实验台、老式电梯的配重平衡侧、舞台幕布牵引装置中都能看到同源结构的应用。它的核心作用是通过绳索的柔性传动，将两端配重块的重力差转化为稳定的牵引力，同时抵消运动部件的自重，减少驱动端的动力损耗，在低速、轻载的直线往复运动场景里，相比齿轮齿条、丝杠传动有着更低的运行噪音和安装精度要求。从结构设计上看，整个机构采用立式T型支撑框架，底部是矩形安装底座，通过地脚螺栓即可固定在工作台面，安装边界需要预留出两侧配重块上下运动的竖直空间，避免配重块升降时与周边设备发生干涉；顶部的双绳轮同轴固定在支架顶端，绳轮轮槽做了圆弧过渡处理，匹配绳索直径，防止绳索在传动过程中出现脱槽、过度磨损的问题。设计时需要重点核算绳轮的直径与绳索直径的比值，通常要控制在20倍以上，降低绳索反复弯折产生的疲劳损耗，延长整体使用寿命；两侧悬挂的配重块为等截面矩形结构，重心与绳索悬挂点处于同一竖直线上，避免配重块升降过程中出现摆动，绳索两端分别固定在配重块顶端的挂点上，挂点位置做了可调节设计，方便后期调整绳索张紧度，补偿绳索长期使用产生的塑性伸长。实际应用中，这类机构不需要复杂的润滑维护，只要定期检查绳索的磨损情况、绳轮的转动灵活性即可，相比刚性传动机构，它能在一定范围内适应安装面的小幅形变，不会因为支架的轻微变形出现卡滞问题。在做三维建模时，需要重点还原绳轮与支架的转动配合关系，配重块的运动行程要和绳轮的转动角度做对应约束，绳索部分可以采用柔性件模拟，还原真实的传动状态，方便后续做运动仿真，验证配重块的运动轨迹是否存在干涉，绳轮的转动是否顺畅。整个机构的外形尺寸紧凑，底座占地面积小，适合集成在小型教学设备、轻载输送装置里，不需要额外做复杂的基础预埋，普通的水平工作台面即可满足安装要求，运行过程中没有刚性冲击，运动平稳，适合对噪音控制有要求的室内场景使用。
