石油化工用侧装浮球液位控制开关

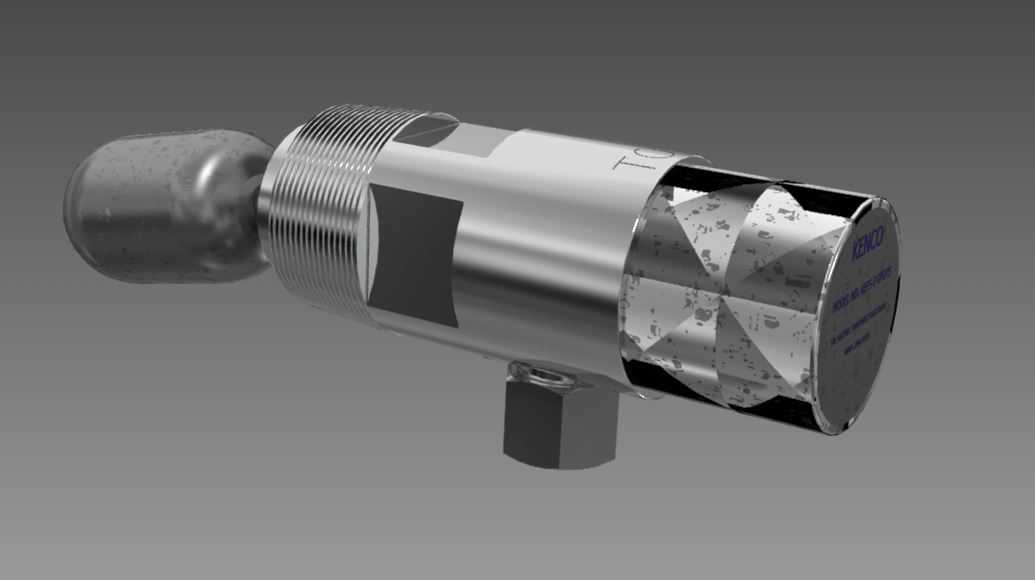

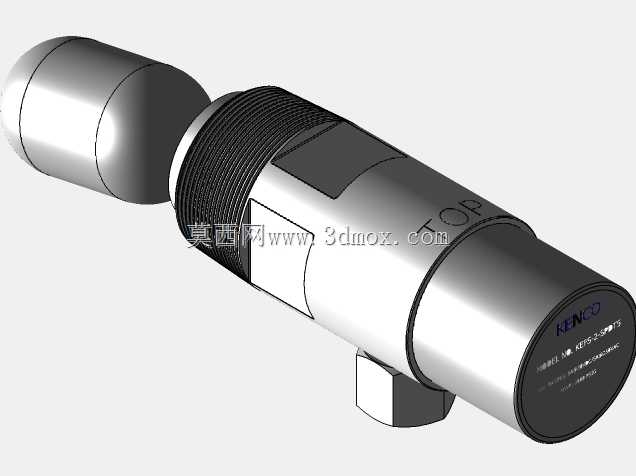

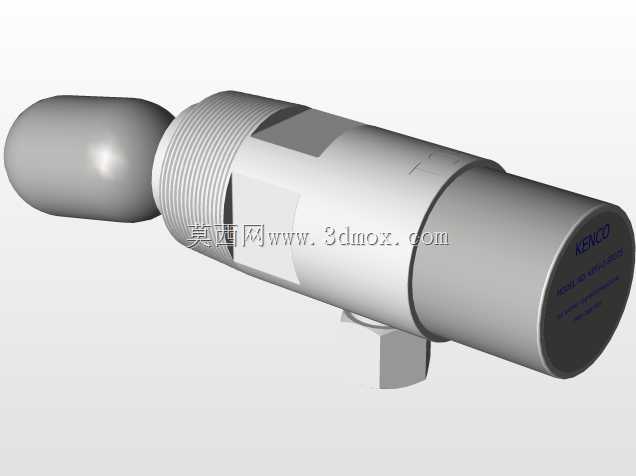

在石油开采、油气集输以及化工生产的分离单元中，液位的稳定控制是保障生产安全、避免介质跑冒的核心环节，这款浮子控制开关正是针对这类工况开发的专用液位检测控制元件。不同于顶装式液位开关的安装要求，该产品采用侧装式结构，可直接安装在分离器、常压储槽、小型压力罐的筒体侧壁，无需在设备顶部预留大尺寸安装开孔，尤其适合内部结构紧凑、顶部布有其他工艺接管的分离设备使用。从结构设计来看，产品核心检测端为不锈钢浮球，浮球通过摆杆与壳体内部的磁耦合触发机构连接，当被测容器内的液位上升或下降至设定阈值时，浮球随液位摆动带动内部磁钢动作，无需机械传动结构贯穿壳体，彻底避免了传统液位开关动密封点易泄漏的问题，可适配带压工况的使用需求。壳体主体采用棒料一体加工成型，外部的外螺纹工艺接口为2英寸NPT锥管螺纹，安装时可直接与设备侧壁的同规格内螺纹接管配合，依靠锥螺纹的密封特性实现承压密封，无需额外加装密封垫片，降低了安装现场的密封件选型适配工作量；侧部引出的电气接口为1/2英寸NPT锥管螺纹，可直接适配现场的防爆穿线管、电缆格兰头，满足石化生产区域的防爆布线要求。建模过程中严格还原了产品的实际安装边界，浮球的摆动行程完全按照实物的动作角度还原，壳体外部的棱角、滚花防滑结构、标识刻印区域都做了等比例复刻，设计人员在做设备整体布管、干涉检查时，可直接调用该模型验证安装空间是否充足，避免出现开关安装后与周边管道、设备部件发生碰撞的问题。从功能特性上看，该开关属于无源触点式控制元件，无需额外供电即可通过浮球的浮力变化触发触点通断，可直接接入现场的PLC控制系统、泵阀联锁回路，当液位达到高限位时触发进料阀关闭、出料泵启动，液位达到低限位时触发出料泵停止、补料阀开启，实现液位的自动联锁控制，也可独立作为高、低液位报警元件使用，触发声光报警信号提醒现场操作人员处置。模型还原了产品的所有外部结构细节，包括壳体上的安装定位台阶、电气接口的方位、浮球与壳体的连接间隙，可直接用于设备装配演示、安装指导文件制作，也可作为同类浮子开关产品开发的结构参考，帮助设计人员快速掌握侧装浮球开关的结构布局、接口尺寸匹配逻辑，缩短同类产品的开发周期。
