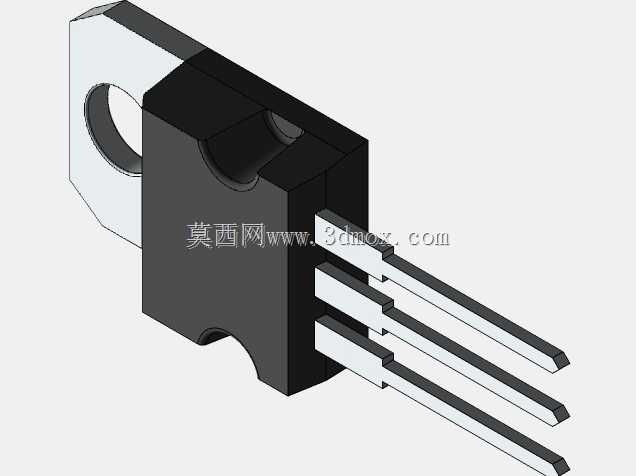

高压NPN型功率晶体管三维结构模型

在工业控制板卡、开关电源、逆变驱动电路的设计环节，功率半导体器件的三维建模往往容易被忽略，很多结构工程师在做整机布局时，只会调用简化的方块占位模型，等到样机打样阶段才发现引脚干涉、绝缘距离不足、散热片匹配错位等问题，反复改板拖慢项目进度。这款高压NPN晶体管的三维模型，完全按照实际量产器件的外形结构还原，没有做多余的简化处理，能直接导入各类三维装配环境，用于电路板布局校验、结构空间校核、散热组件匹配设计。

从实际应用场景来看，这类450V耐压等级的NPN晶体管，常被用在中小功率开关电源的功率开关回路、工业变频器的辅助供电回路、电机驱动板的预驱放大回路、高压继电器的驱动控制回路中，工作时往往需要搭配绝缘粒、导热硅脂与铝制散热片贴合安装，因此模型在引脚折弯角度、塑封本体厚度、安装孔位对应位置都做了精准还原，引脚的伸出长度、相邻引脚的中心间距完全符合行业通用的TO系列封装尺寸规范，在做PCB封装匹配时，能直接对照模型核对焊盘位置，避免出现引脚插不进、焊盘偏移的问题。

设计这款模型时，没有刻意做外观上的美化，重点还原了工程选型时需要关注的结构边界：塑封本体的棱角脱模斜度按照实际注塑件的工艺要求设置，没有做成直角结构，引脚的根部做了应力释放的圆弧过渡，和实际器件的冲切折弯结构一致，散热面的平面度按照器件实际的安装基准面做了约束，导入装配后可以直接做贴合约束，不需要额外调整基准。在做整机结构布局时，工程师可以直接用这个模型核对器件与周边电容、电阻、接线端子的安全绝缘距离，尤其是高压场景下要求的电气间隙，能通过三维空间测量直接得出数值，不需要等实物到场再测量核对。

很多工程师在做高压类电子产品的结构设计时，容易忽略半导体器件的本体高度，导致装配后器件顶到外壳或者绝缘隔板，这款模型的本体高度、引脚折弯后的顶面高度都按照实际器件的公差中值做了设定，在做安装边界校核时，可以直接提取模型的最大轮廓尺寸，预留足够的装配余量，避免后期出现装配干涉。另外模型保留了器件表面的标识区域位置，在做整机丝印或者警示标识设计时，可以对照标识区域的位置，预留出对应的观察窗口，方便后期生产检修时识别器件型号。
