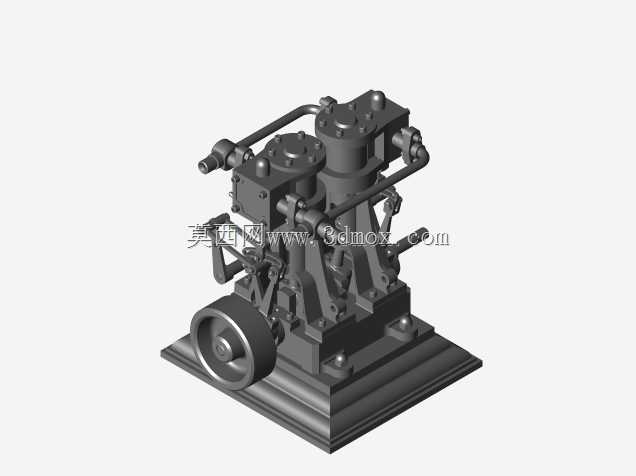

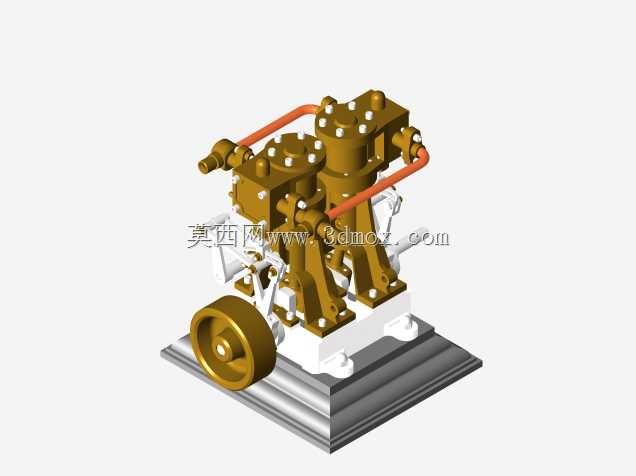

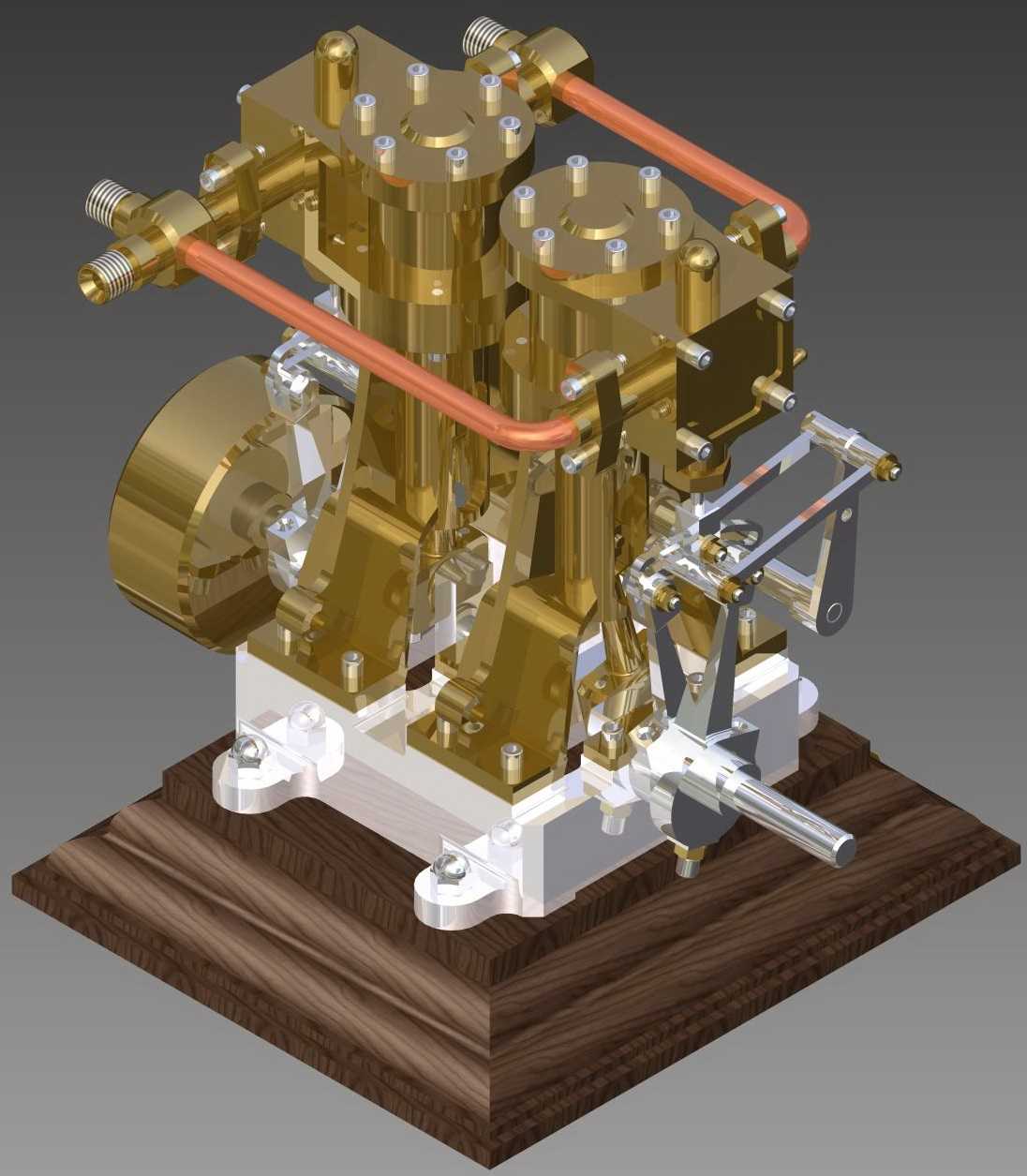

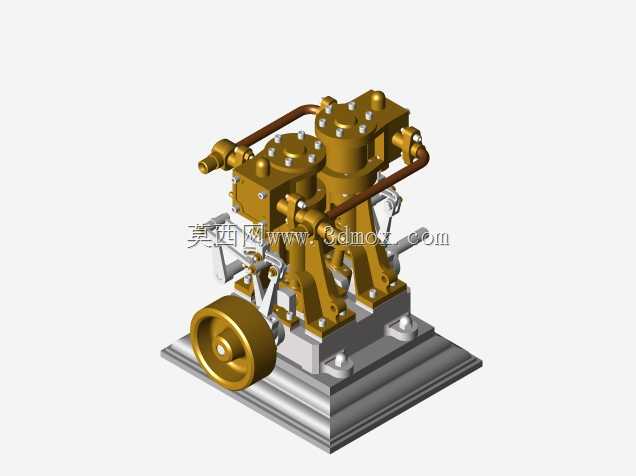

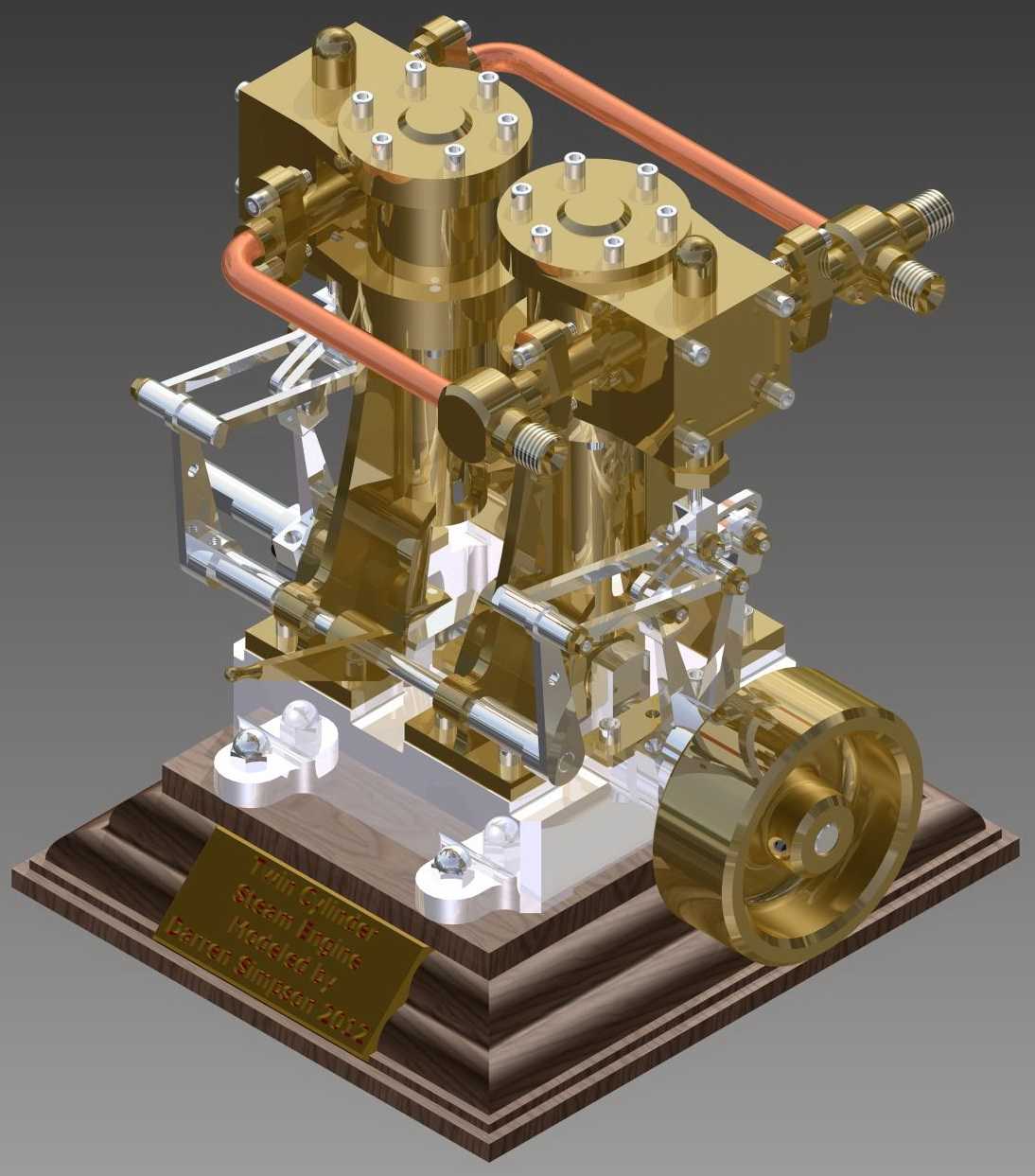

双缸立式往复式小型蒸汽机结构设计

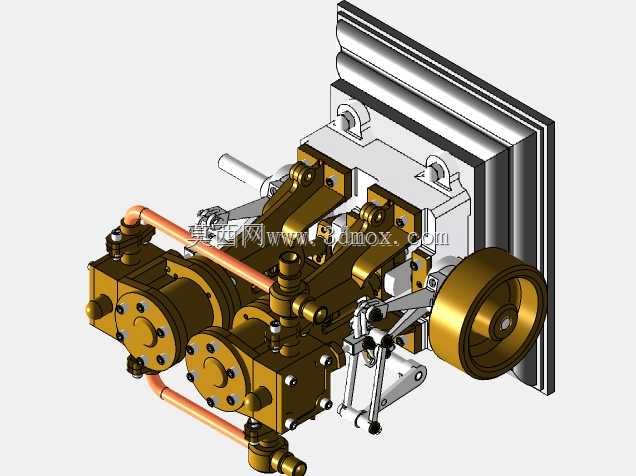

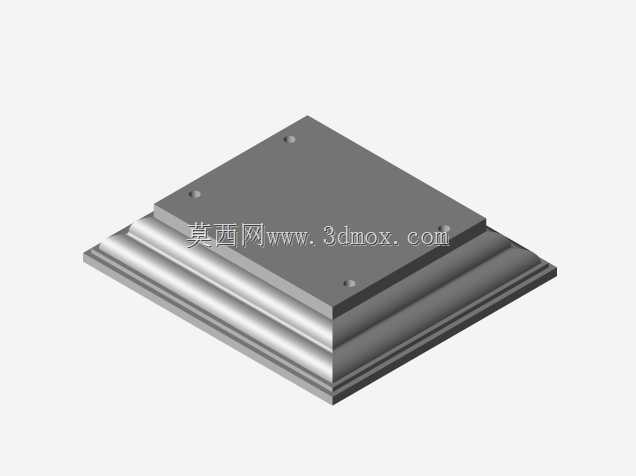

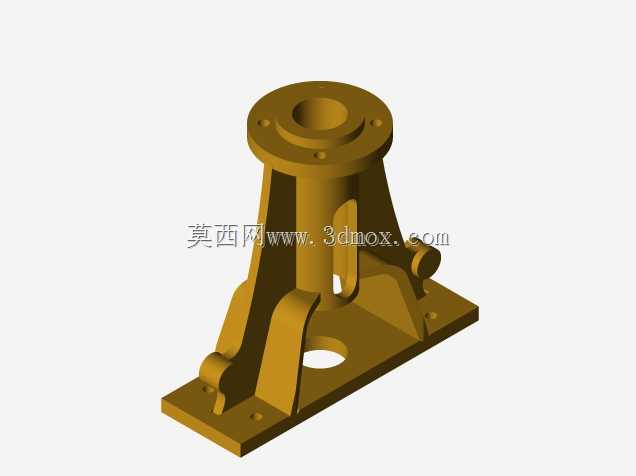

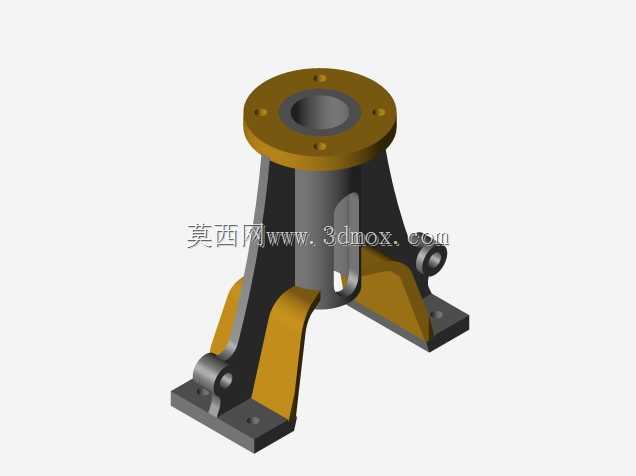

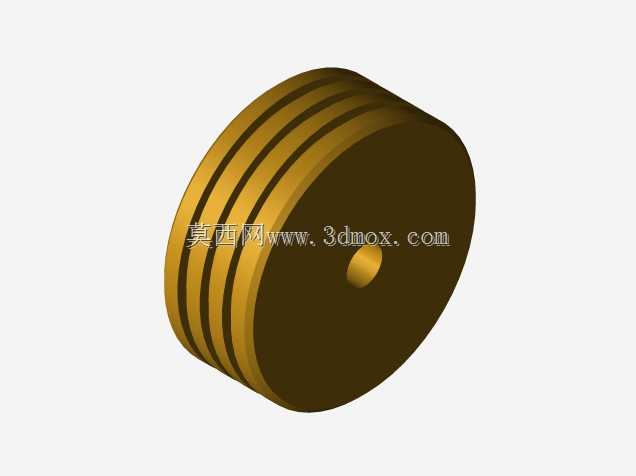

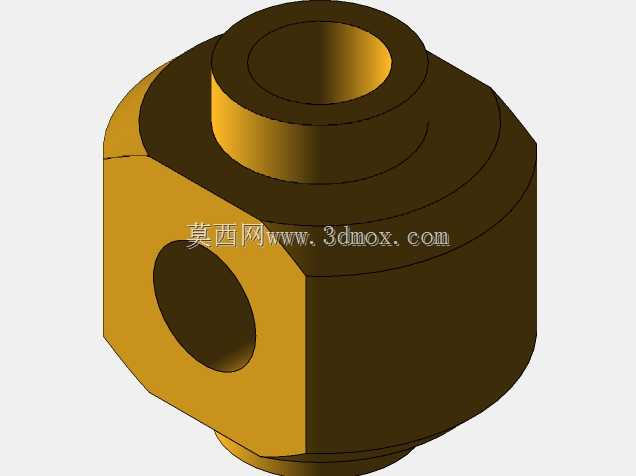

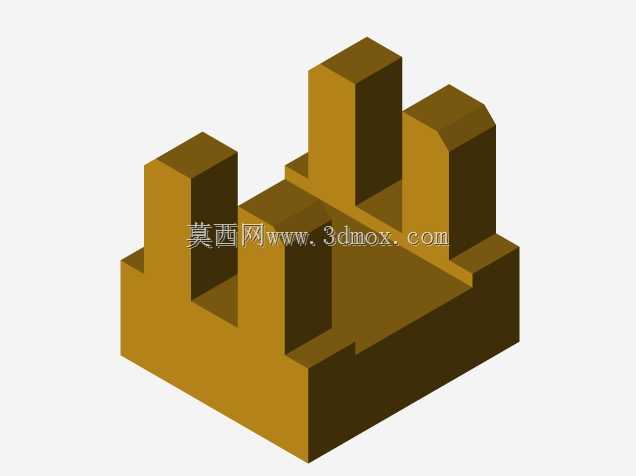

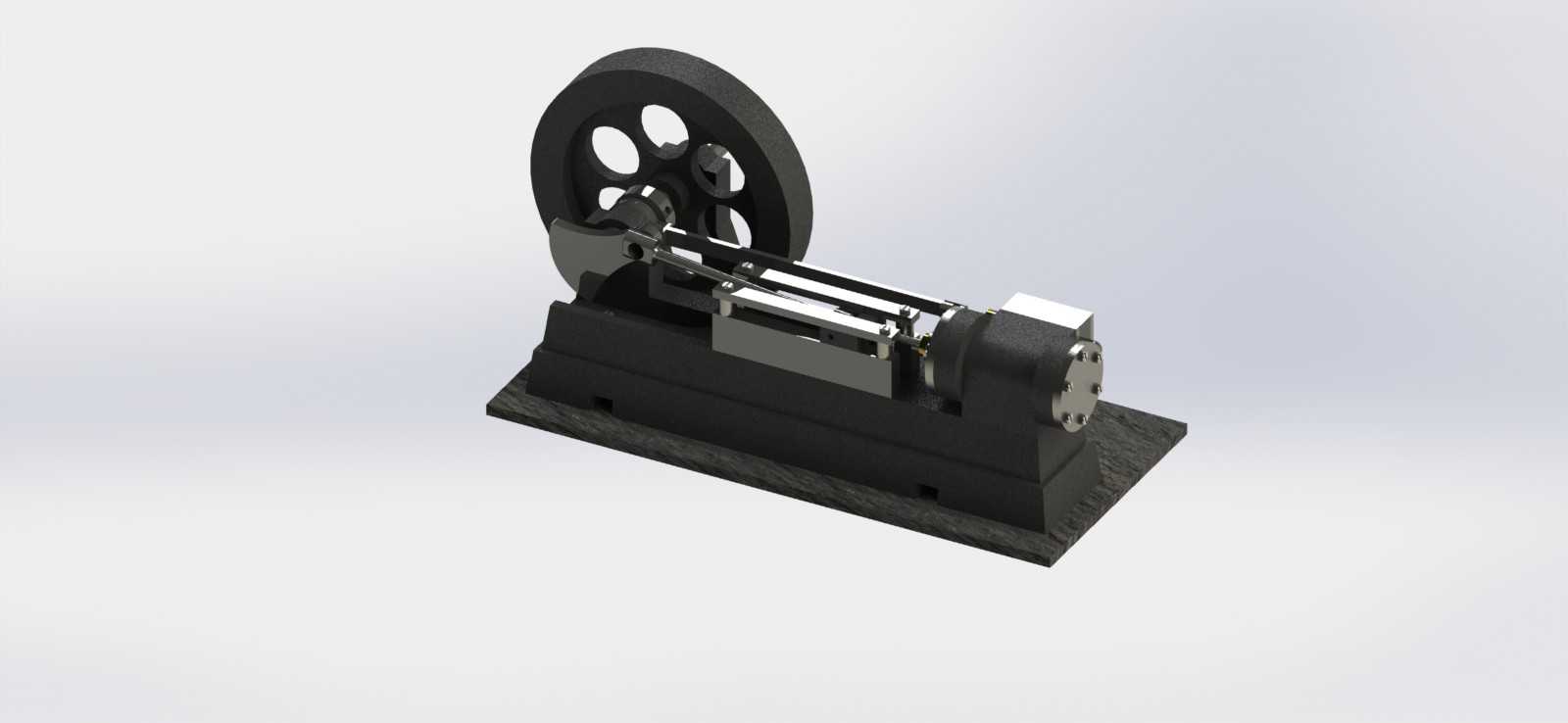

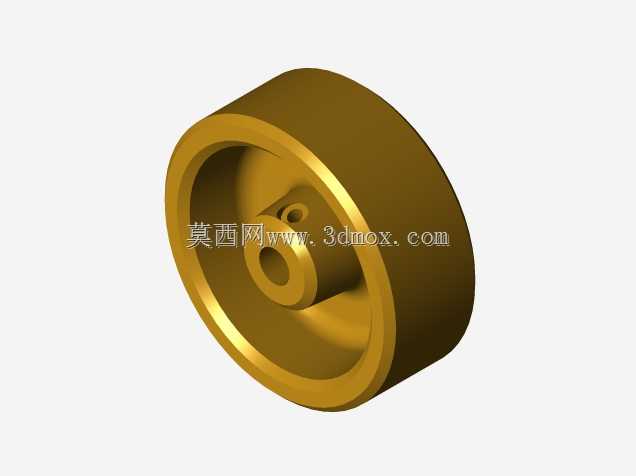

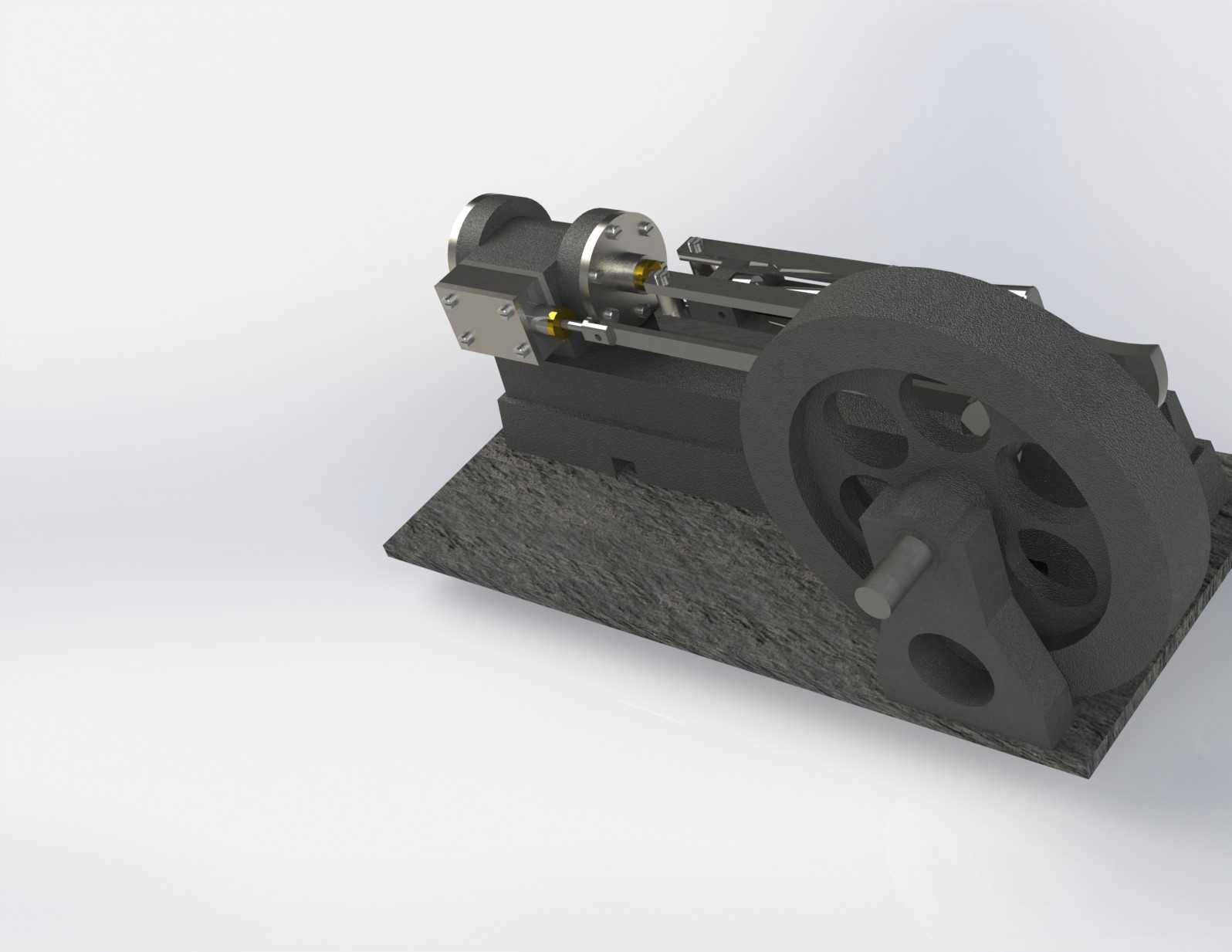

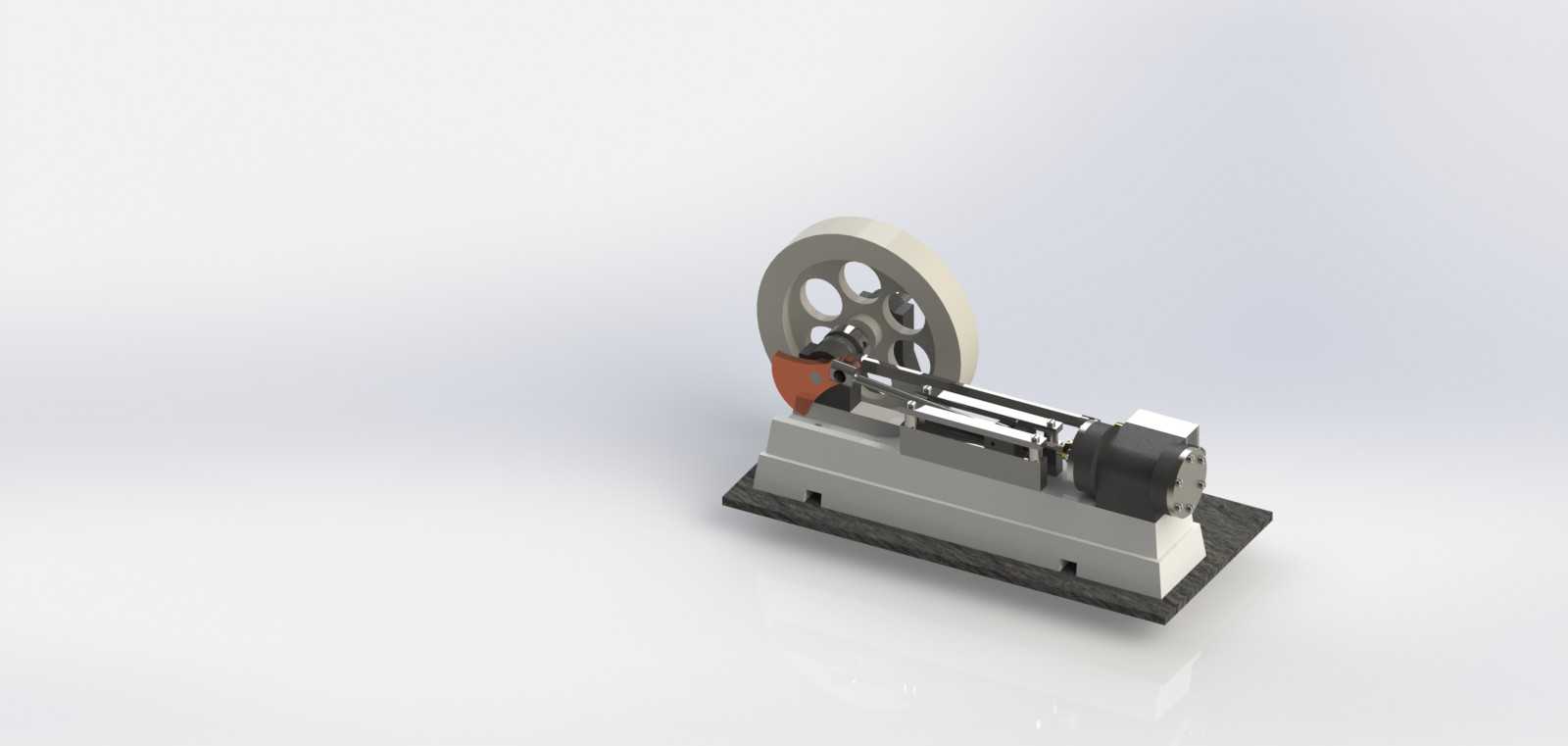

这款双缸立式往复蒸汽机的结构设计，核心面向小型动力演示场景、老式小型机械改造需求以及蒸汽动力教学实训场景，可作为小型船舶模型、老式加工设备微型复刻装置的动力输出来源，也能为蒸汽动力爱好者的改装项目提供成熟的结构参考。从实际功能逻辑来看，整套装置采用双缸错位排布的结构，两个气缸的配气相位错开90度，能够有效规避单缸蒸汽机死点位置无法自启动的问题，动力输出的平顺性相比单缸结构有明显提升，无需额外设置飞轮助力启动结构即可在通入额定压力蒸汽后顺利运转。传动端采用十字头滑块结构连接活塞与曲柄连杆，能够将活塞的直线往复运动平稳转化为曲轴的旋转运动，十字头的导向设计可以大幅降低活塞受到的侧向力，减少气缸内壁的偏磨损耗，延长核心部件的使用寿命；配气机构采用偏心轮驱动滑阀的结构，偏心轮与曲轴同步转动，可精准控制进排气的时序与开度，保证蒸汽在气缸内的做功效率，同时简化配气端的传动链路，减少不必要的动力损耗。设计过程中充分考虑了安装与维护的便利性，整套动力单元集成安装在一块层压木质底座上，底座上预留了四个对称的安装固定孔位，可直接通过螺栓固定在配套设备的安装台面上，安装边界规整，不需要额外设计复杂的适配支架；气缸、阀体、曲轴支架等金属部件采用模块化拆分设计，各连接部位均采用螺栓紧固，日常维护时可单独拆解配气端、气缸端或者传动端进行检修，不需要对整机进行完全拆解。蒸汽管路采用外置式铜质弯管连接两个气缸的进排气通路，管路走向避开了运动部件的运动行程范围，不会出现运转过程中管路与运动件干涉的问题，同时外置管路也方便后续加装蒸汽调节阀、压力表等辅助配件，使用者可以根据实际使用的蒸汽压力调整进汽量，匹配不同负载下的动力输出需求。曲轴输出端伸出底座侧面一定长度，可直接连接皮带轮、齿轮等传动部件，向外输出旋转动力，输出轴的轴径尺寸采用通用的小型动力轴标准，方便使用者根据自身需求匹配不同的传动连接件。整体结构的运动部件均做了限位设计，曲轴两端设置有轴套定位，十字头滑块的导向槽预留了合理的配合间隙，既保证运动过程无卡滞，也不会出现过大的窜动量影响运转稳定性。
