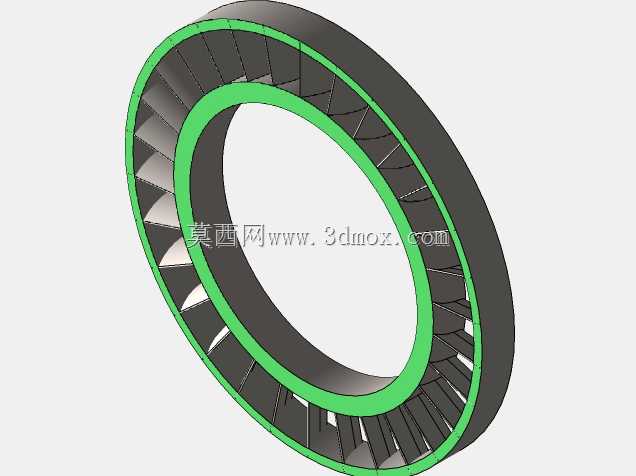

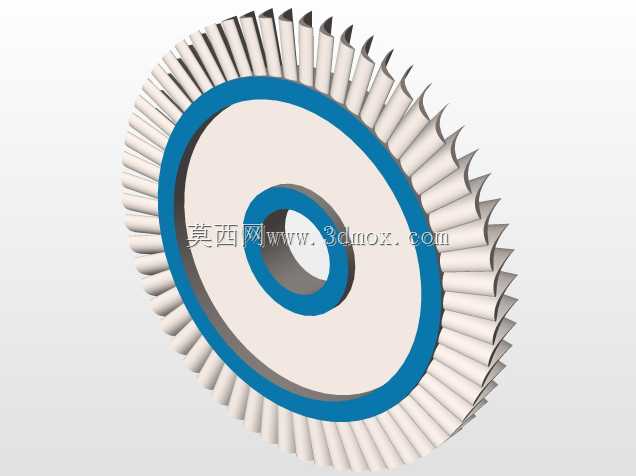

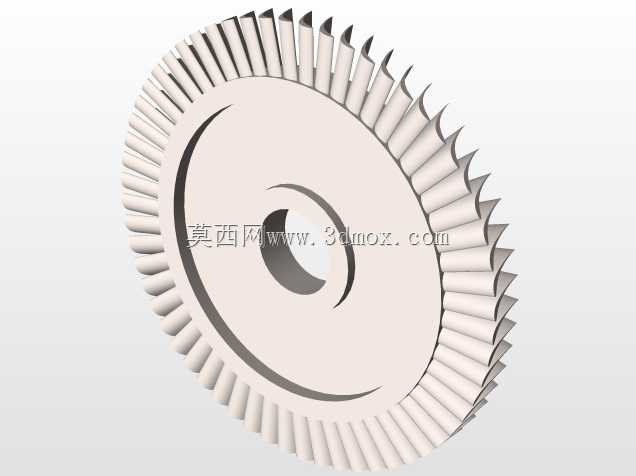

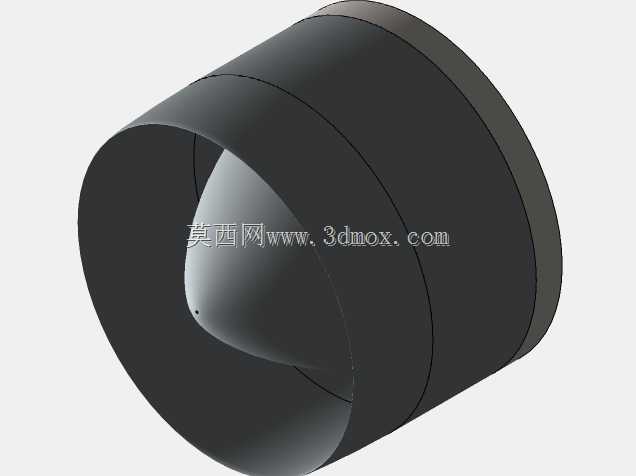

该环形带叶构件属于涡轮喷气发动机核心流道部件,主要应用于小型涡喷发动机的压气机后与涡轮前的气流导向段,承担整流、调整气流攻角的核心作用,在实际装机场景中,这类非整环结构多用于试验台架测试阶段,用来验证不同叶片安装角下的气流组织效果,无需加工完整整环即可完成单段流道的气动性能验证,大幅降低试验件加工成本与迭代周期。从结构功能来看,内外两道环形缘板将阵列分布的叶片夹持固定,叶片型线采用可控扩散叶型设计,能够在高亚音速气流工况下降低附面层分离损失,绿色标识的内环缘板与转子轴系的封严篦齿形成配合间隙,控制冷却气的泄漏量,外环缘板则与机匣内壁的安装槽匹配,预留0.2-0.35mm的热膨胀间隙,避免发动机工作状态下热胀导致的构件卡滞。设计过程中优先考虑了流道的连续性,叶片前缘与来流方向的夹角匹配压气机出口气流角,尾缘则对准涡轮工作叶片的前缘进气方向,减少气流折转过程中的总压损失;叶片与缘板的连接位置采用大圆角过渡,降低应力集中系数,满足高温高转速工况下的疲劳强度要求。安装边界方面,该构件外环直径适配300kg推力级涡喷发动机的机匣内径,内环直径匹配对应规格的涡轮轴封严直径,轴向宽度控制在42mm范围内,安装时通过外环缘板上的定位销孔与机匣完成周向定位,无需额外焊接固定,方便试验过程中快速更换不同叶型的测试段。这类非整环构件在教学演示场景中也有较多应用,能够直观展示涡喷发动机导向器的叶片排布逻辑与流道构成,帮助初学者理解燃气轮机核心部件的结构逻辑,建模过程中保留了叶片与缘板的配合特征,省略了非测试段的多余结构,既满足气动仿真的几何精度要求,也降低了模型的冗余度,适合用于结构原理展示、气动仿真前处理以及试验件加工参考。
