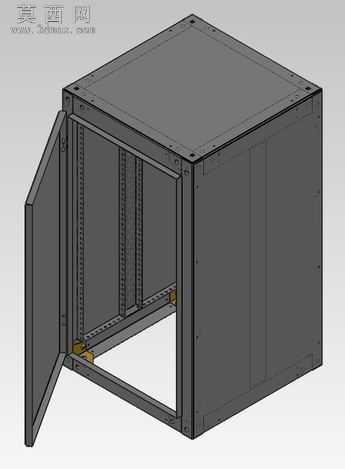

钣金结构电气控制柜三维设计模型

本模型为标准工业电气控制柜的完整三维设计成果，采用自顶向下的参数化设计思路完成全结构建模，完整还原了工业电柜的真实装配逻辑与结构细节。建模过程中严格遵循钣金加工工艺规范，对柜体的每一块钣金构件都设置了符合实际生产的折弯系数、板材厚度、工艺缺口参数，确保模型可直接对接钣金下料、折弯、焊接等加工工序，无需二次调整即可生成生产用加工图纸。柜体主体采用标准工业电柜的框架式焊接结构，侧封板、顶板、底板均采用可拆卸式的螺栓连接设计，既保证了柜体整体的结构强度，也为后期内部电气元件的安装调试、检修维护预留了充足的操作空间。柜门采用单开门侧开结构，设计有适配的铰链安装位与门锁安装结构，柜门与柜体框架的贴合处预留了密封胶条的安装槽位，可满足工业场景下的防尘、防护等级要求。柜体内部设计有标准化的安装立柱，立柱上预留了等距分布的模数化安装孔位，可适配不同规格的电气导轨、安装板、元器件支架的安装需求，能够灵活承载断路器、接触器、PLC模块、接线端子排等各类电气元件，满足不同自动化控制系统的柜体装配需求。模型完整还原了柜体底部的进出线孔结构、接地安装位、柜体拼接固定孔等细节结构，所有装配部件都设置了独立的设计参数表，可根据实际使用需求快速调整柜体的宽、深、高尺寸，以及板材厚度、安装孔位间距等参数，快速衍生出不同规格的电柜产品。模型渲染阶段采用了工业设备常用的哑光金属材质模拟钣金喷塑后的表面效果，对活动柜门设置了开合状态的展示角度，可直观呈现柜体内部的装配空间与结构布局，能够直接用于电气方案展示、产品结构验证、生产工艺指导等多个场景，为电气成套设备的设计开发提供了完整的三维参考依据。
