电机三阶段控制电气控制箱结构设计

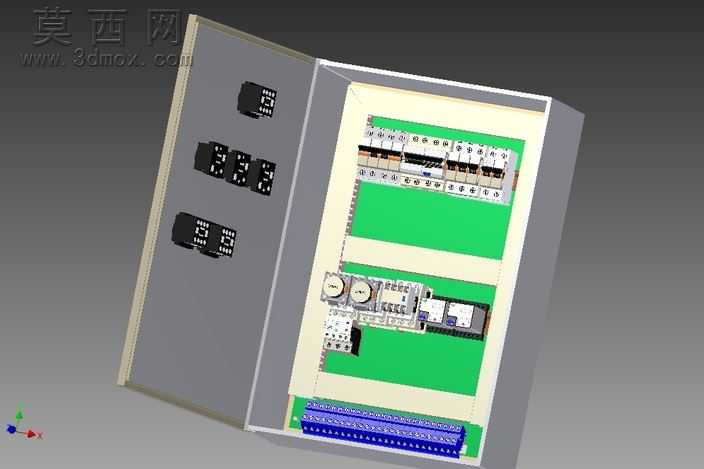

本电气控制箱是针对电机三阶段运行控制需求开发的专用配电控制装置，整体采用三维建模完成全结构设计，完整还原了箱体从外壳到内部元件排布的全部细节。建模过程中首先完成了金属柜体的主体结构搭建，采用标准壁挂式电控箱的壳体尺寸，箱门与箱体通过铰链结构实现开合连接，箱门内侧预留了操作元件的安装位，精准布置了数显控制模块、操作按键等门装元件，还原了真实电控箱的门体装配逻辑。箱体内部采用分层安装板设计，以绿色绝缘安装板作为元件承载基底，按照电气控制的电流流向与信号逻辑完成元件排布：上层区域布置主回路接线端子排与断路器类元件，实现主电源的接入与分断保护；中层区域布置控制类核心元件，包含中间继电器、控制模块等核心控制单元，完成电机运行阶段的逻辑切换与信号处理；下层区域布置统一的接线端子排，预留外部设备的接线接口，方便现场布线与后期维护。建模过程中对每一类电气元件都做了等比例还原，从元件的安装卡扣、接线点位到标识区域都做了细节刻画，柜体金属外壳采用哑光金属材质渲染，内部安装板采用绝缘板材的哑光绿色材质，不同电气元件根据自身属性匹配对应的塑料、金属材质，接线端子的蓝色绝缘部分、继电器的透明防护壳、数显模块的黑色面板都通过材质参数调整还原真实质感。整体设计遵循电气控制箱的布线规范，强弱电区域做了明确分隔，元件之间预留了足够的布线空间与散热间隙，既满足电机三阶段启停、调速的控制功能需求，也符合电控设备的装配、维护安全规范，完整呈现了专用电机控制箱的内部结构与装配逻辑，可作为电控柜设计、电气布线教学的参考模型。
