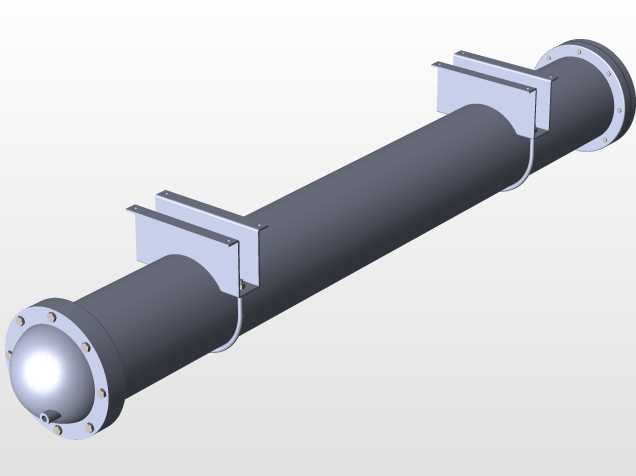

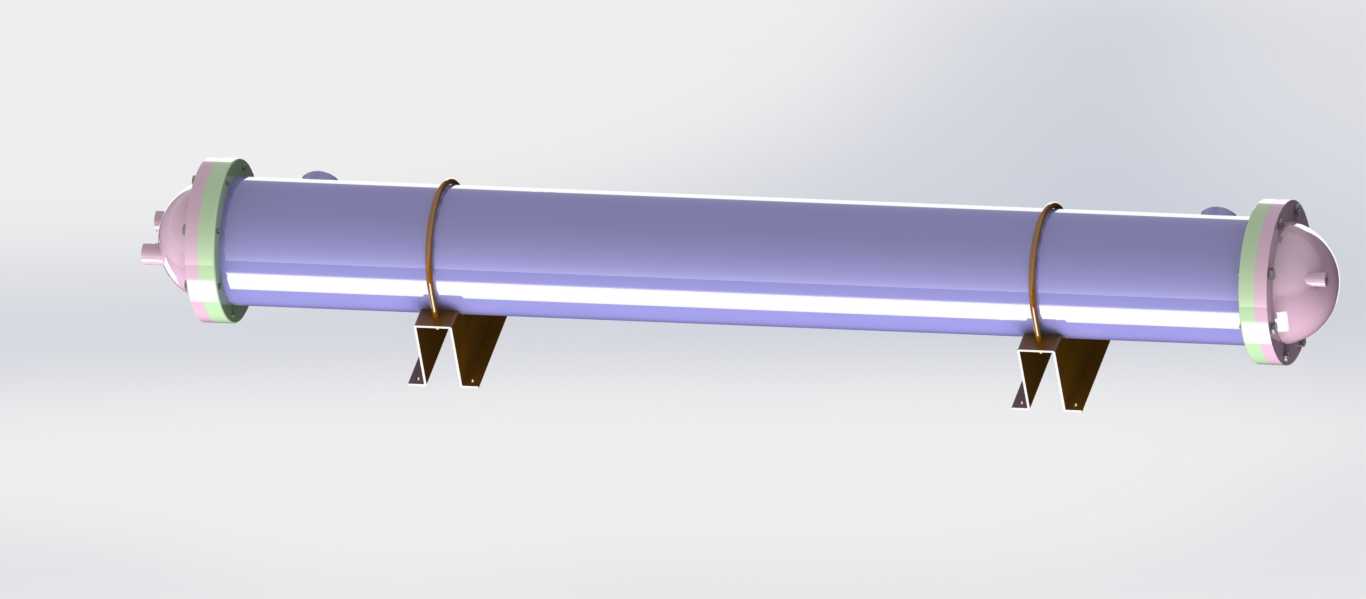

卧式管壳式换热设备三维结构设计

这款卧式管壳式换热结构，在化工、暖通、能源动力、食品加工等多个工业场景中都有广泛应用，主要承担两种不同温度流体之间的热量传递任务，既可以作为加热器将冷态介质升温至工艺要求温度，也可作为冷凝器将气态介质冷凝为液态，或是作为冷却器带走工艺介质的多余热量，保障整套生产系统的温度参数稳定在设计区间内。从结构设计逻辑来看，整体采用卧式圆筒承压壳体作为主体承载结构，内部排布传热管束，两端设置管板与管箱结构，分别分隔管程与壳程的流体流道，避免两种换热介质发生串混；壳体外部设置两个鞍式支座作为支撑结构，支座的安装孔位、支撑高度都经过载荷校核，既能够承受设备满液运行时的整体重量，也预留了热胀冷缩的位移余量，避免设备运行过程中因温度形变产生额外结构应力。设备两端的管箱法兰采用标准密封结构，可根据检修需求快速拆卸，方便后期对内部管束进行清理、检漏与更换，壳体侧面预留的管程、壳程接口位置，匹配常规工业管路的安装标高，对接时不需要额外做复杂的管路变向调整。在设计过程中，管束的排布间距、折流板的设置角度都经过流场模拟优化，既保证壳程流体的湍流程度足够提升换热效率，也控制壳程的流体阻力在工艺允许的压降范围内，避免额外增加输送泵的运行功耗。设备的整体外形为长圆柱卧式结构，安装时需要预留的轴向操作空间主要集中在两端管箱侧，方便检修时抽出管束，径向方向的安装边界需要考虑外部保温层的厚度，以及管路接口的操作空间，鞍座的固定侧与滑动侧设计区分明确，固定侧支座限制设备的整体位移，滑动侧支座可沿轴向自由滑移，抵消设备启停、温度变化带来的长度方向形变。壳体外部的管束固定抱箍结构，主要用于运输、吊装过程中对内部管束的临时限位，设备安装就位完成后可根据实际运行需求调整或拆除，避免长期运行中抱箍对壳体外壁造成局部应力集中。两端的管程接口可根据工艺需求设计为单程或多程结构，通过调整管箱内的分程隔板改变管程流体的流动路径，匹配不同换热温差、流量工况下的传热需求，壳程的接口位置分别设置在壳体上下侧，保证壳程流体能够充满整个壳体流道，避免出现流动死区影响换热效率，同时也方便壳程侧的排污、排气操作，在设备停运时可以彻底排净内部残留介质，减少介质对壳体和管束的腐蚀。
