双缸阿尔法斯特林动力装置结构设计

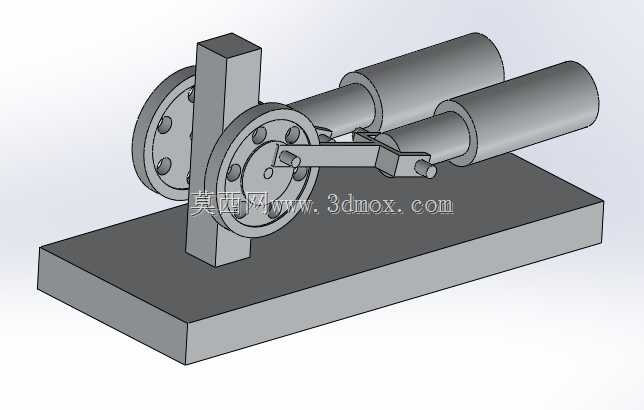

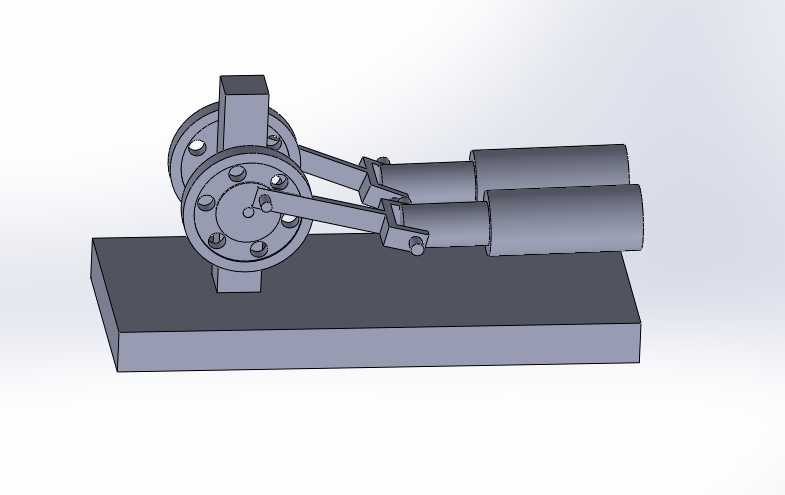

这款双缸结构的外燃式动力装置，常被用于小型热能回收演示、教学实验台搭建以及低功率辅助动力输出场景，在科普教具、微型分布式能源试验场景中应用较多，能够通过外部热源加热气缸内工质，依靠工质热胀冷缩的循环作用驱动曲轴输出旋转扭矩。从结构设计逻辑来看，整体采用卧式双缸平行布局，两个动力缸沿同一轴向平行排布，通过共用的曲柄连杆机构将活塞的往复直线运动转化为飞轮端的旋转运动，这种布局能够抵消单缸结构往复运动产生的一阶振动，提升运行平稳性，同时双缸交替做功的模式可以让输出扭矩的波动幅度明显降低，减少飞轮所需的配重惯量。安装底座采用整体式平板结构，预留了四个方向的安装固定孔位，整体安装边界控制在紧凑的台式尺寸范围内，不需要额外搭建大型支撑机架，直接通过螺栓即可固定在实验台架或者设备安装面上，适配桌面级实验场景的安装空间要求。支撑曲轴的立式支架直接与底座采用一体式连接设计，保证曲轴运转时的支撑刚度，避免支架共振带来的运转卡滞问题，飞轮采用辐板式带减重孔的结构设计，既能够储存足够的转动惯量保证曲轴越过止点持续运转，又能尽可能降低整体结构的重量。连杆与活塞、曲轴的连接部位均采用铰接式结构，预留了合理的配合间隙，保证运动过程中不会出现干涉卡滞，两个气缸的配气相位通过曲轴的曲柄夹角精准匹配，确保两个气缸的做功循环错开，实现连续平稳的动力输出。在实际应用中，这类结构不需要依赖燃料在气缸内部燃烧，只要存在稳定的外部温差即可驱动运转，因此可以适配太阳能集热、工业废热回收等多种低品位热源利用场景，也常被机械原理教学环节用来演示外燃机循环、曲柄连杆运动转换的核心原理，结构上所有运动部件均外露布置，能够直观观察到整套动力从热能到机械能的转换过程，方便学习者理解热力循环与机械传动的配合逻辑。设计过程中重点控制了活塞与气缸的同轴度、曲柄销的位置度公差，保证往复运动过程中活塞不会出现偏磨，同时曲轴的回转中心与两个气缸的轴线平行度也做了严格约束，避免连杆运动过程中产生附加侧向力，整套结构没有复杂的配气机构，零件数量少，加工与装配难度较低，适合小批量制作或者作为原理验证样件使用。
