斜面小车配重联动物理演示实验装置

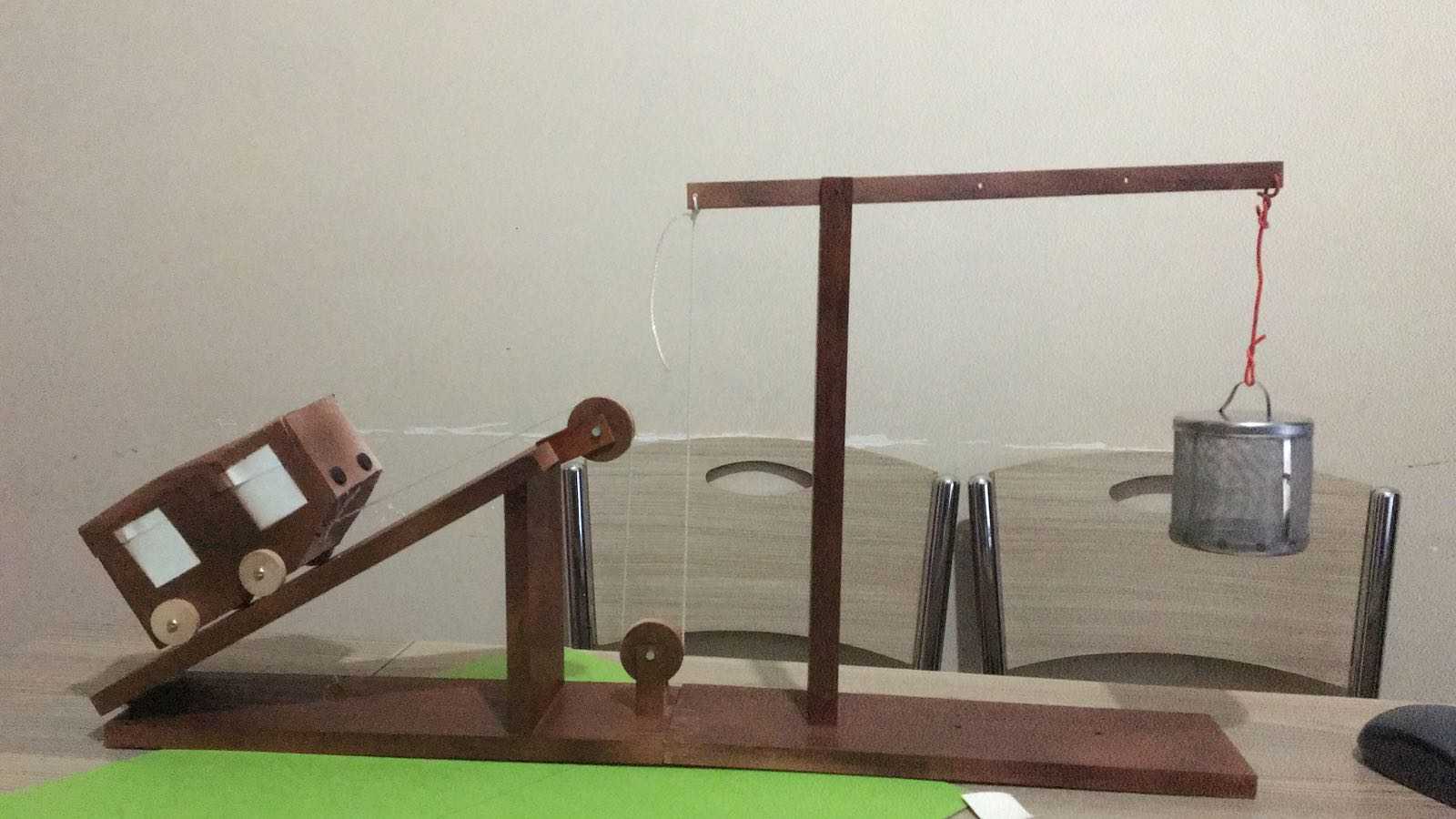

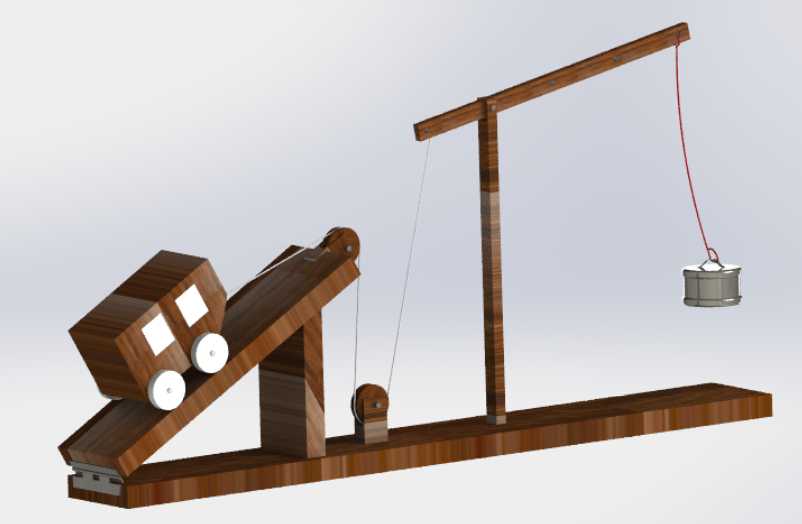

这套实体装置对应的三维结构，核心服务于中学物理力学板块的课堂演示与分组实验场景，也可作为科普场馆互动展项的结构原型使用。整套装置以水平木质底板作为安装基准，所有功能部件均固定在该底板上，底板长度控制在600mm以内，宽度不超过200mm，放置在常规实验台面上不会占用过多操作空间，边缘做了圆角打磨处理，避免教学使用过程中剐蹭受伤。斜面组件采用倾斜布置的长条板材作为承载面，倾斜角度可通过后侧的支撑立柱进行多档位调节，适配不同摩擦系数、不同重力分量的力学验证需求，斜面表面粘贴有不同粗糙度的垫层，可快速切换摩擦工况，无需额外更换配件。斜面上放置的四轮小车采用轻量化木质结构制作，车身预留有配重块安装槽，可根据实验需求增减载荷，车轮采用低摩擦销轴连接，尽可能减小滚动阻力对实验数据的干扰，小车前端设置有挂线连接点，通过高强度尼龙鱼线绕过斜面顶端、底板中部的两个定滑轮，与右侧吊架结构下悬挂的配重筒相连。吊架采用门式框架结构，两根垂直立柱固定在底板右侧区域，顶部横梁开有等距调节孔，可调整悬挂点的水平位置，适配不同行程的配重升降需求，配重筒采用金属网状结构，既可以直观看到内部放置的配重块数量，也能降低升降过程中的风阻影响，挂线与配重筒之间采用快拆挂钩连接，更换不同重量的配重组件时操作便捷。整套结构的设计思路完全围绕力学实验的变量控制需求展开，没有多余的装饰性结构，所有运动部件的连接间隙都控制在合理范围内，既保证运动顺畅无卡滞，也不会因为间隙过大导致挂线脱槽。在实际教学使用中，这套装置可以完成斜面受力分析、定滑轮力的传递、摩擦力影响因素验证、重力势能与动能转化等多个实验项目，学生可以通过调整斜面角度、小车配重、悬挂载荷、斜面粗糙度等多个变量，直观观测不同工况下的小车运动状态，相比纯理论讲解更易建立力学概念。三维建模过程中对所有运动部件都做了干涉检查，确保小车在斜面全行程移动、配重筒在全高度升降过程中，不会与框架、滑轮等固定部件发生碰撞，安装时仅需按照定位孔位将各部件通过紧固件固定在底板上即可，不需要复杂的调试过程，日常维护仅需定期在滑轮销轴处添加少量润滑脂，就能保证长期使用的顺畅性。
