外啮合齿轮式液压动力供油单元结构

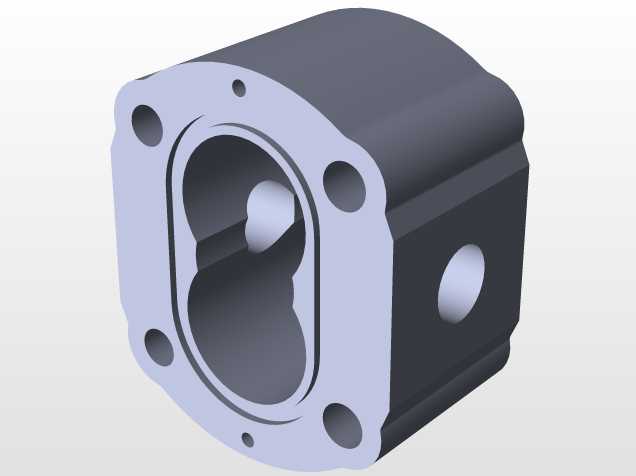

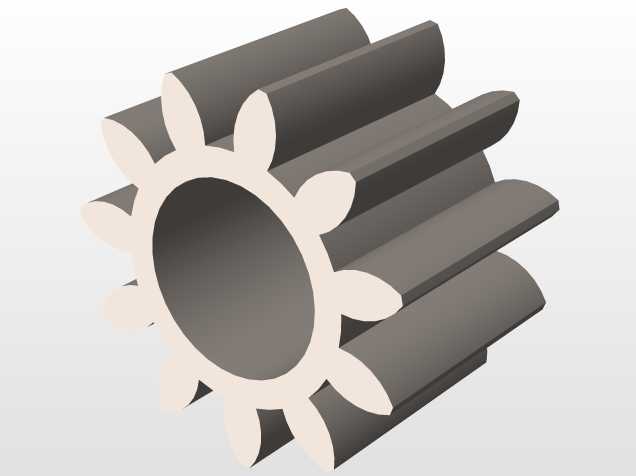

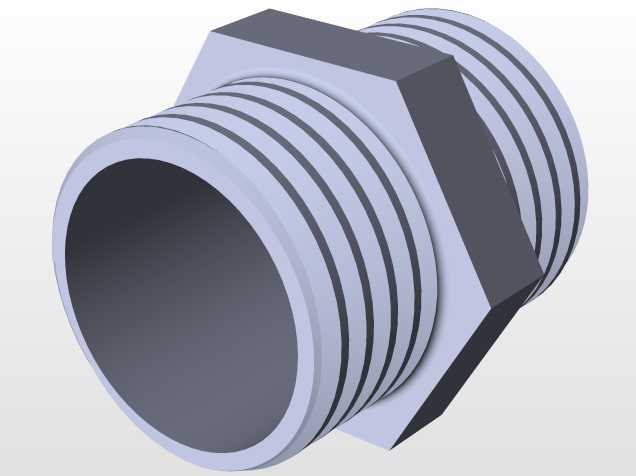

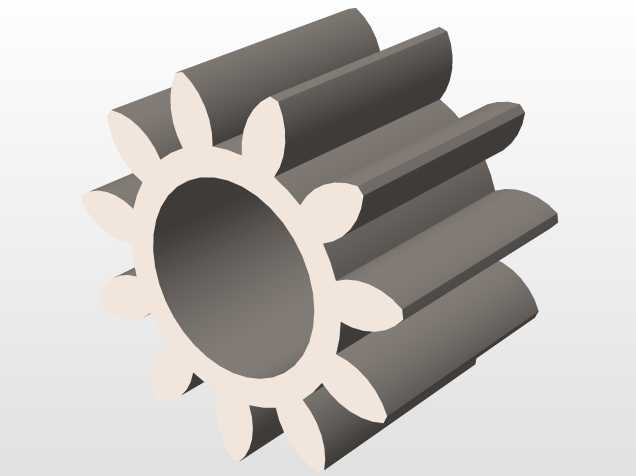

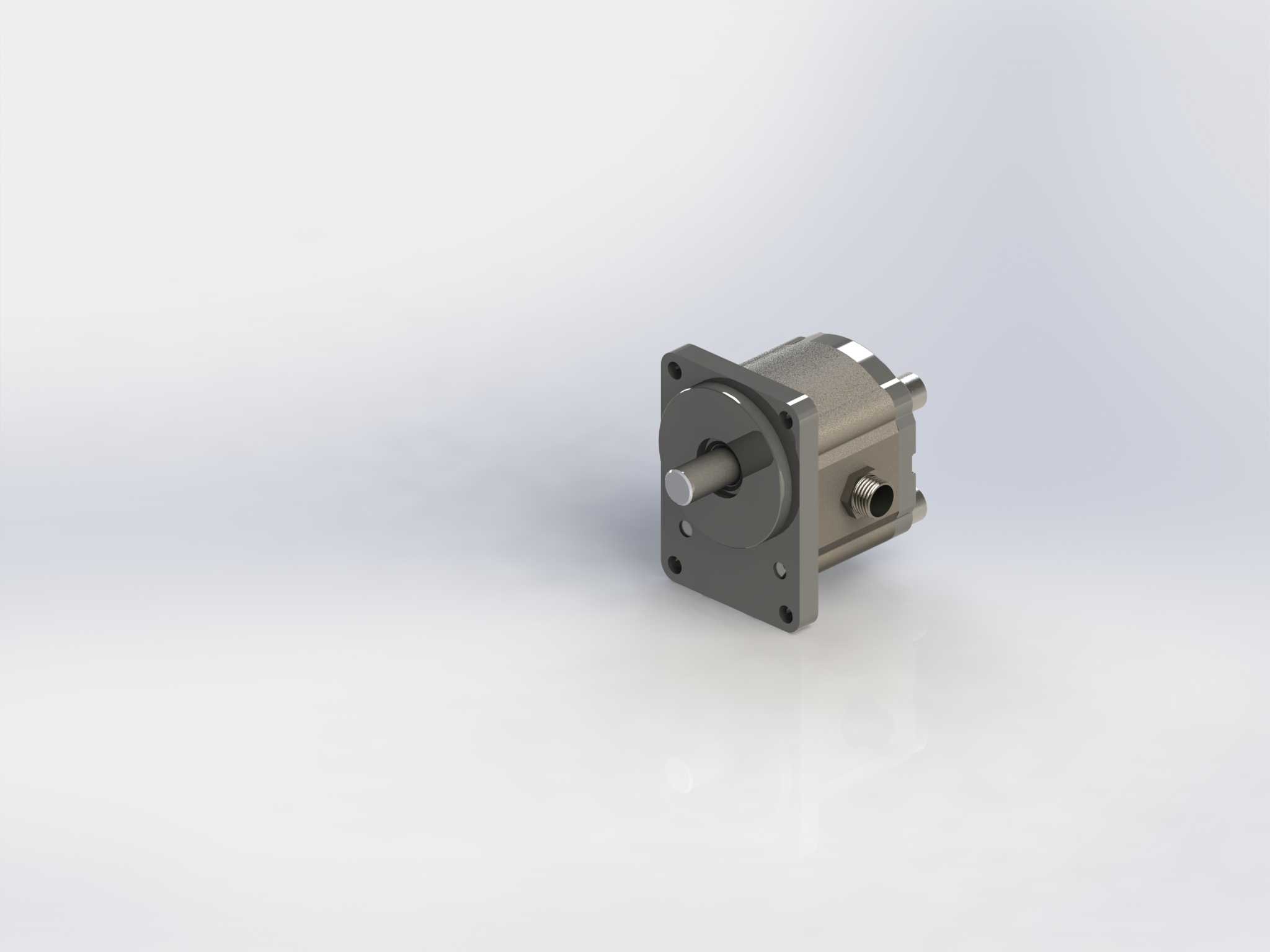

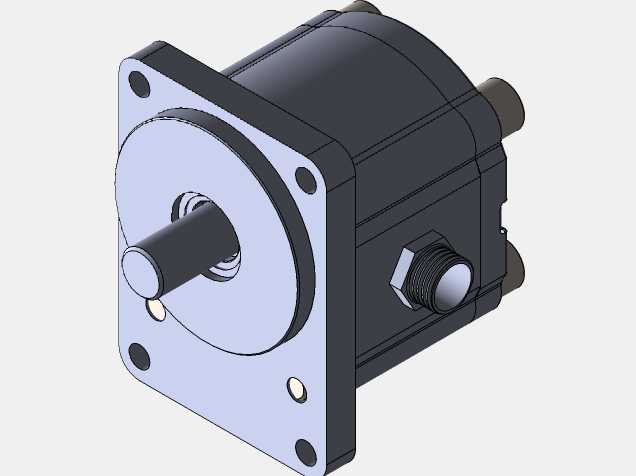

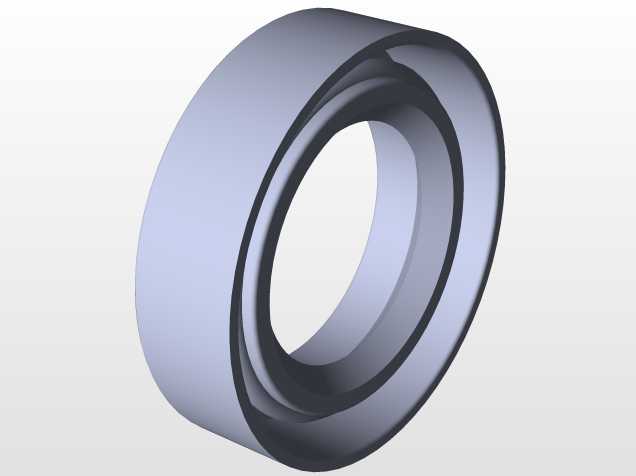

在机床液压站、工程机械行走驱动、注塑机锁模回路这类需要稳定高压油源的场景里，这类齿轮式液压供油部件是整套液压系统的核心动力来源，它的核心作用是把原动机输入的旋转机械能，转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供可控的压力油流。从结构设计逻辑来看，这款泵采用外啮合齿轮的工作原理，泵体内部的一对啮合齿轮在转动过程中，通过吸油腔容积增大形成负压完成吸油，压油腔容积减小完成压油，这种结构的优势在于结构简单、工作可靠性高，对液压油的清洁度敏感度相比柱塞泵更低，适合在工况相对复杂、维护条件有限的现场使用。安装边界上，这款泵采用方形法兰安装形式，法兰端的四个安装孔位呈对称分布，输入轴为圆柱直轴结构，轴伸长度、轴径尺寸匹配常规的钟形罩连接标准，可直接与Y系列等标准电机通过联轴器直连，不需要额外设计复杂的转接结构，能大幅缩短液压站的集成设计周期。进出油口采用螺纹连接形式，油口位置分布在泵体侧方，布管时可根据安装空间选择侧接或者通过直角接头调整管路走向，避免与周边的阀组、油箱结构产生干涉。从功能特性上看，这款泵的内部间隙经过合理匹配，在额定转速区间内可以保持稳定的容积效率，不会因为长期运行出现内泄过大导致的压力掉压问题，齿轮端面的浮动侧板结构可以自动补偿磨损间隙，延长部件的实际使用寿命。建模过程中完整还原了泵体的内部流道轮廓、齿轮的啮合齿形细节、密封件的安装槽位，以及所有安装孔的位置公差基准，不管是用来做液压系统的装配干涉检查，还是做设备的运维拆解演示，都能直接复用模型的几何特征，不需要额外做结构补全。在做设备选型匹配时，可以直接参考模型的外形轮廓尺寸，预留足够的安装操作空间，尤其是输入轴端的联轴器安装空间、油口处的管路扳手操作空间，避免实际装配时出现工具无法操作的问题。
